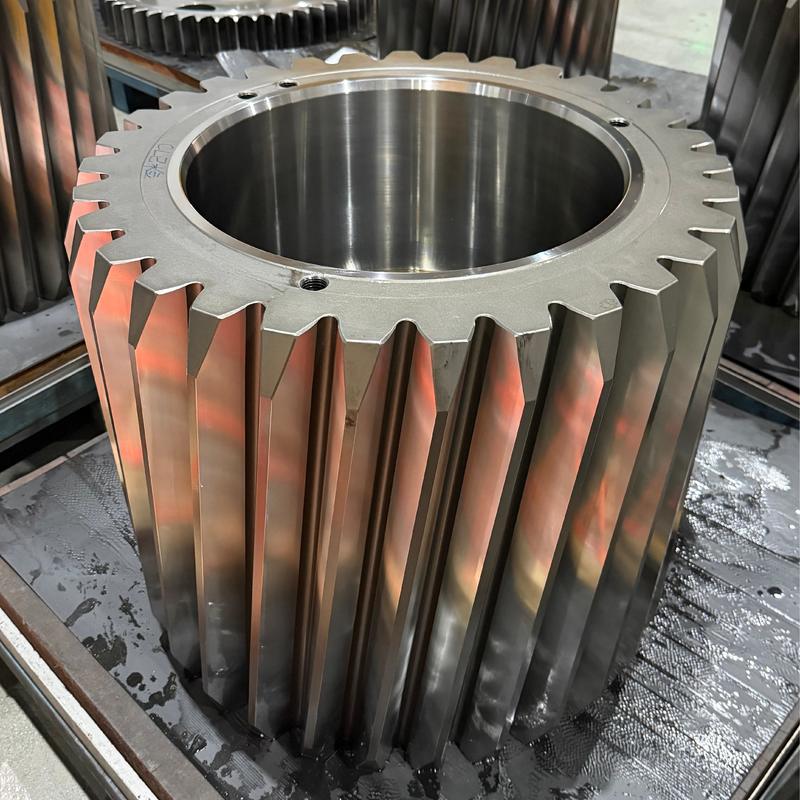

Du point de vue de l'efficacité de la transmission de puissance, un engrenage hélicoïdal est un type d'engrenage dont les dents
sont disposées en spirale par rapport à l'axe. Il réalise un transfert de puissance efficace grâce à l'engagement progressif des dents
et sert de composant central dans les systèmes de transmission à moyenne et haute vitesse.
Sa caractéristique déterminante est la grande surface de contact des dents, l'engrènement se produisant progressivement plutôt qu'instantanément.
Les principaux avantages incluent un rendement de transmission élevé (atteignant 97 % à 99 %), une perte de puissance minimale,
une capacité de charge d'environ 30 % supérieure à celle des engrenages droits équivalents, et une réduction des chocs et des vibrations pendant le fonctionnement.
Lorsqu'une paire d'engrenages hélicoïdaux s'engrène, la surface dentée en spirale de l'engrenage menant entre en contact initialement avec la surface dentée de l'engrenage mené
par contact ponctuel. Au fur et à mesure de la rotation, cela se transforme en contact linéaire, la zone de contact s'étendant progressivement
le long de la direction des dents avant de se contracter. Cela évite l'impact de la surface des dents inhérent à l'engrènement des engrenages droits.
Simultanément, l'angle d'hélice augmente la surface de contact des dents, réduisant la contrainte par unité de surface
et améliorant ainsi l'efficacité de la transmission et la capacité de charge.
Convient aux scénarios de transmission à moyenne et haute vitesse et à haut rendement, tels que les engrenages hélicoïdaux principaux dans les transmissions automobiles,
les engrenages d'entraînement des ventilateurs centrifuges, les engrenages de transmission des gros compresseurs d'air et les réducteurs des moteurs principaux marins.
Produits | Engrenage hélicoïdal |
Fabriqué sur mesure | √ |
Type de profil d'engrenage | Engrenage cylindrique |
Fabrication | Taillage d'engrenages |
Rodage des dents | √ |
Module (M) | Personnalisé |
Nombre de dents (Z) | Personnalisé |
Angle de pression (α) | Personnalisé |
Angle d'hélice | Personnalisé |
Classe de précision | Grade ISO 6-7 |
Traitement thermique | Cémentation |
Dureté de surface | 58-62HRC |
COMPARAISON DES GRADES DE CODES D'ACIER | |||||
CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
