| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG22082606 |
| Quantité de commande min: | 1 morceau |
| Prix: | $80/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Les dents numérotent: | 12 | Angle de pression: | 20° |
|---|---|---|---|
| Angle de la hélice: | 15° | Dureté: | 58-62 HRC |
| Précision: | Niveau ISO 6 à 7 | Diamètre de lancement: | 24 |
| Mettre en évidence: | axe de vitesse 20CrMnTi hélicoïdal simple,axe hélicoïdal du pignon 20CrMnTi,Axe de vitesse hélicoïdal pour le ralentisseur |
||

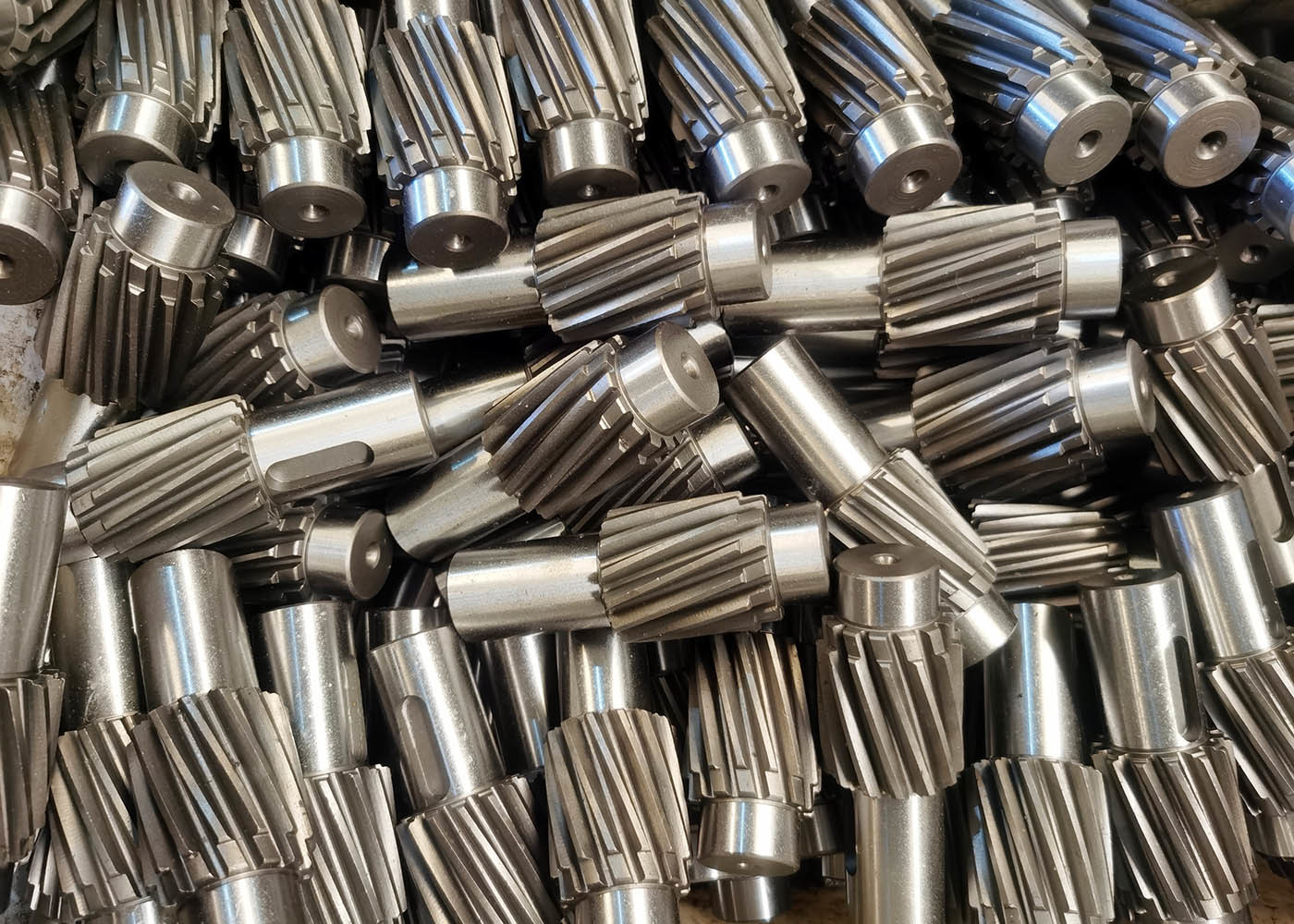

Forgeage d'acier 20CrMnTi Pinion unique hélice arbre d'engrenage pour réducteur de vitesse
Les avantages des engrenages hélicoïdaux
a) Les engrenages hélicoïdaux peuvent être utilisés avec des arbres parallèles ou non parallèles.
b) Les engrenages hélicoïdaux offrent un fonctionnement des engrenages plus fluide, car les dents s'engagent plus progressivement.
réduire les charges de choc et causer moins de bruit et de vibrations.
Cela les rend idéales pour les hautes vitesses les applications pour lesquelles une réduction du bruit est requise.
c) Les engrenages hélicoïdaux sont plus durables.
Ils ont un plus grand nombre de dents ce qui signifie moins de charge est Il est donc nécessaire de les placer sur chaque dent, ce qui réduit l'usure.
d) Les engrenages hélicoïdaux ont une capacité de charge élevée.
Ses dents, qui sont en diagonale, sont plus nombreux et plus longs, augmentant la surface de contact.
En outre, les dents sont toujours en maille, ce qui permet aux engrenages de répartir la charge sur plusieurs axes en tout temps.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 2 |
| Nombre de dents (Z) | 12 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
