| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG22082604 |
| Quantité de commande min: | 1 morceau |
| Prix: | $150/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 20CrMnTi | Traitement thermique: | Carburation |
|---|---|---|---|
| fabrication: | Équipement de mise à la terre | Diamètre d'astuce: | 72 mm |
| Largeur: | 25 | Angle de pression: | 20° |
| Mettre en évidence: | Vitesse hélicoïdale simple de 2 modules,Vitesses moulues d'hélice pour la boîte de vitesse,2 vitesses moulues d'hélice de module |
||

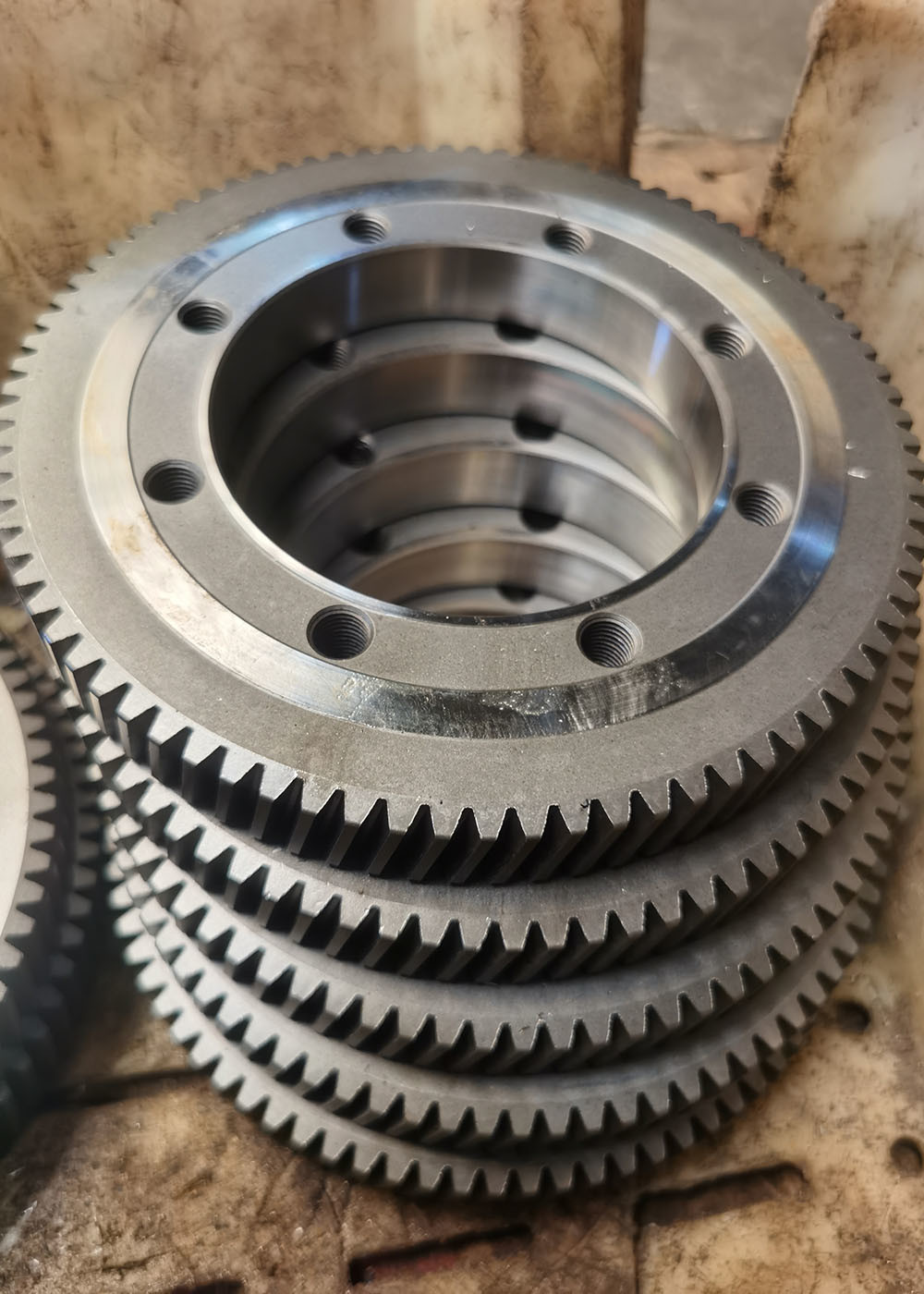

Parties de boîte de vitesses sur mesure 2 Module engrenage à pignon engrenages en hélice pour boîte de vitesses
1) Description de l'engrenage hélicoïdal
L'engrenage hélicoïdal peut supporter plus de charge que l'engrenage droit et fonctionne avec moins de bruit.
Les dents sont tordues de façon oblique à l'essieu de l'engrenage.
2) Caractéristiques de l'engrenage à hélice
engrenage d'hélice avec la force d'emporte-pièce axiale causée par la forme de l'hélice
3) Qualité de l'engrenage de l'engrenage hélicoïdal
La précision de l'engrenage hélicoïdal peut atteindre le degré ISO 5-6 après rectification des dents de l'engrenage.
4) Applications de engrenages à hélice
Componentes de transmission, automobile, réducteur de vitesse
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Traction des engins et broyage des engins |
| Le grincement des dents | √ |
| Module (M) | 2 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
