| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG22083101 |
| Quantité de commande min: | 1 morceau |
| Prix: | $150/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 20CrMnTi | Traitement thermique: | Carburation |
|---|---|---|---|
| Largeur de dents: | 45 | Module: | 4 |
| Précision: | Catégorie d'OIN 6 | Angle de la hélice: | 15° |
| Mettre en évidence: | Engrenage hélicoïdal simple en acier 20CrMnTi,engrenage hélicoïdal en spirale en acier 20CrMnTi,engrenage hélicoïdal simple réducteur de vitesse |
||

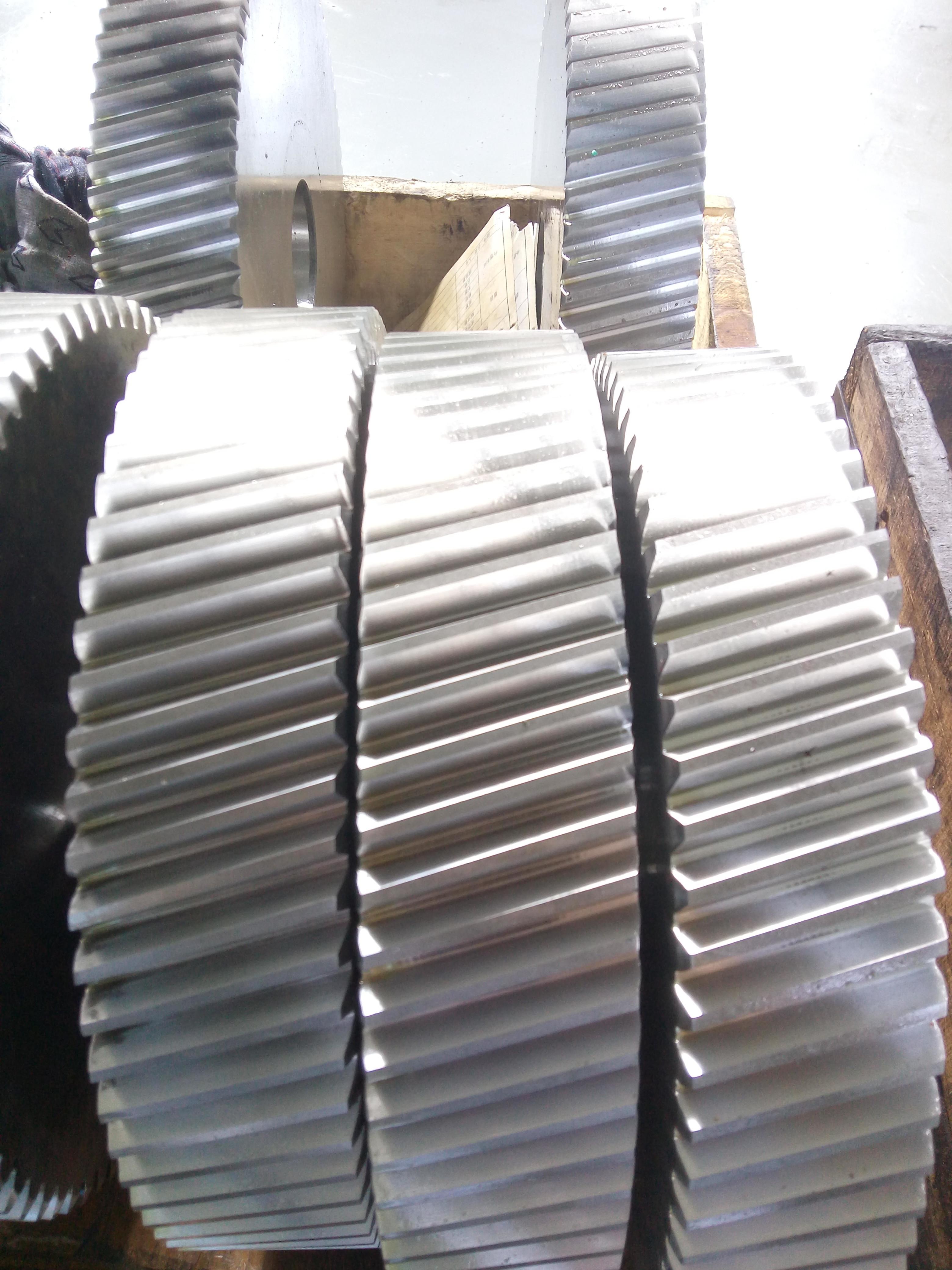

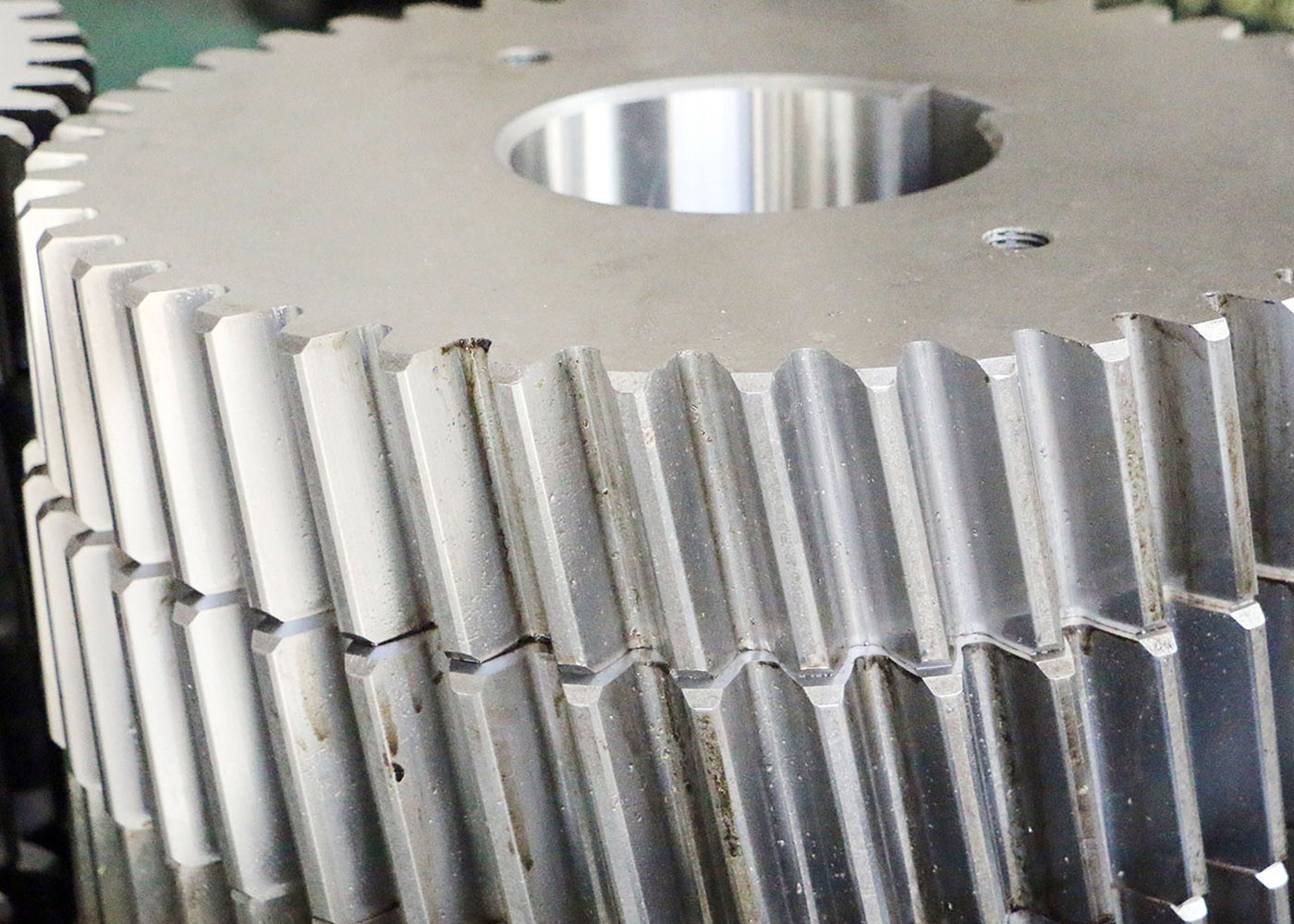

Acier frogé 20CrMnTi Acier à engrenage hélicoïdal unique pour réducteur de vitesse monté sur l'arbre
1) Description des engins hélicoïdaux
Les engrenages hélicoïdaux sont un type d'engrenages cylindriques avec une trace de dent inclinée.
Comparés aux engrenages à éperons, ils ont un rapport de contact plus élevé et se distinguent par leur silence, leur faible vibration et leur capacité à transmettre une grande force.
Une paire d'engrenages hélicoïdaux a le même angle d'hélice mais la main d'hélice est opposée.
2) Caractéristique des engins hélicoïdaux
Les engrenages hélicoïdaux produisent une force de poussée axiale, il est donc souhaitable d'utiliser des roulements pour absorber cette force.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | L'appareil doit être équipé d'un dispositif de détection de l'eau. |
| Le grincement des dents | √ |
| Module (M) | 4 |
| Nombre de dents (Z) | 52 |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision | 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
