| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG22082605 |
| Quantité de commande min: | 1 morceau |
| Prix: | $80/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Les dents numérotent: | 13 | Angle de la hélice: | 15° |
|---|---|---|---|
| Angle de pression: | 14.5° | Longueur: | 125 mm |
| Dureté: | 58-62 HRC | Précision: | Niveau ISO 7 |
| Mettre en évidence: | axe hélicoïdal simple du pignon 20CrMnTi,Axe de pignon avec les cannelures spirales,axe hélicoïdal du pignon 20CrMnTi |
||

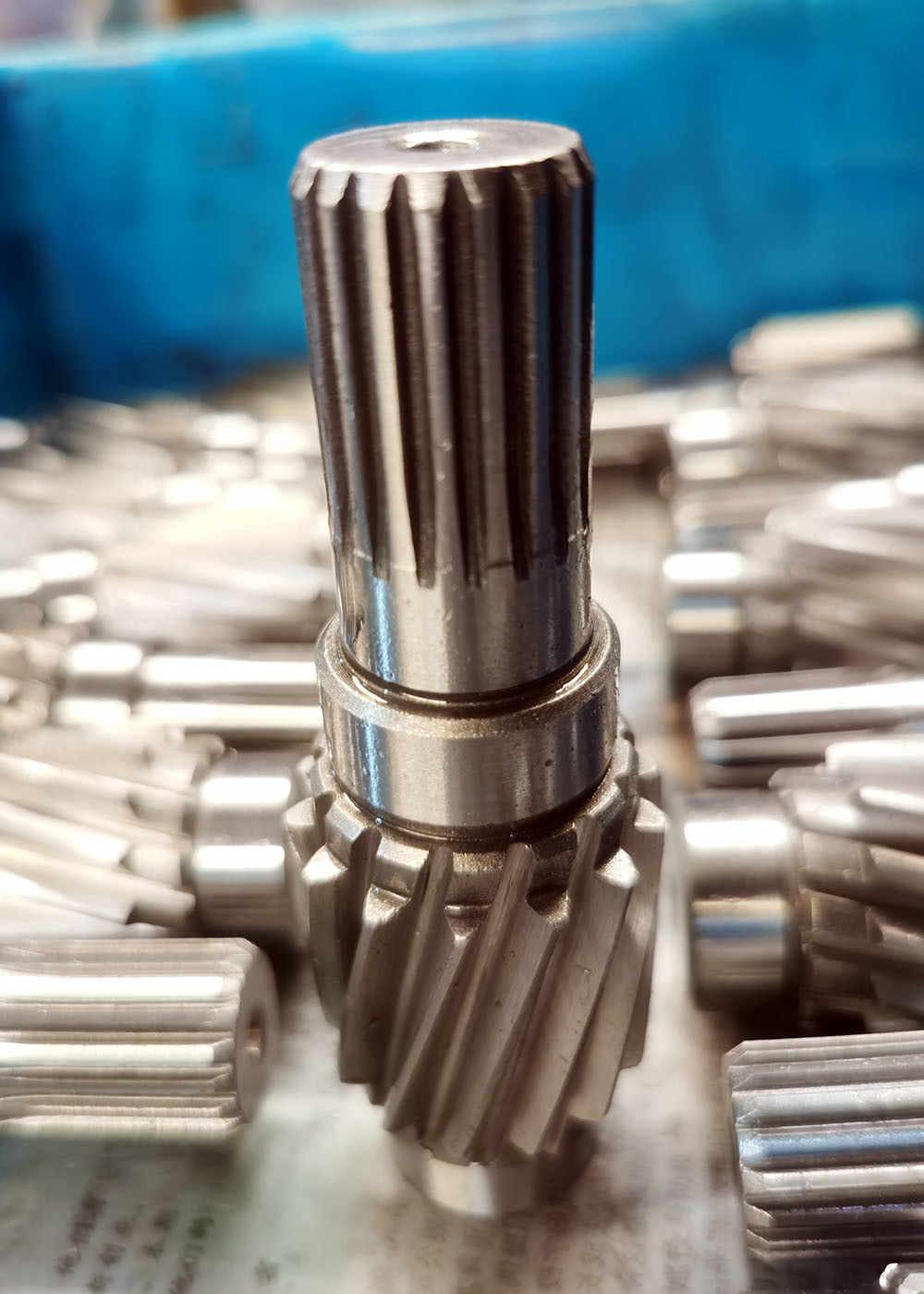

20CrMnTi acier à hélice unique arbre à engrenages à pignon avec aiguilles incluses
1) Description des engrenages à hélice
Les engrenages en hélice ont des dents qui sont placées à un angle par rapport à l'axe des engrenages.
Puisque les dents s'engagent plus progressivement, Ils fonctionnent plus facilement et plus silencieusement que les engrenages à éperons.
Les engrenages hélicoïdaux ont également une plus grande résistance dentaire et une plus grande capacité de charge.
En outre, les engrenages hélicoïdaux peuvent transmettre de la puissance entre des des puits non parallèles,
tandis que les engrenages à éperons ne peuvent transférer la puissance qu'entre des arbres parallèles.
Un inconvénientLes engrenages hélicoïdaux produisent une poussée axiale qui doit être prise en compte.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 7 |
| Nombre de dents (Z) | 68 |
| Angle de pression (α) | 20° |
| Angle de plomb | 20° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
