| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| fabrication: | Meulage de vitesse | Nombre de dents: | 16 |
|---|---|---|---|
| Largeur de dent: | 80 mm | Profil de dent: | À hélice |
| Traitement: | forgeage | Meulage de vitesse: | Meulage de profil |
| Mettre en évidence: | engrenages à hélice unique de haute performance,Les engrenages à hélice simple de 20 degrés |
||

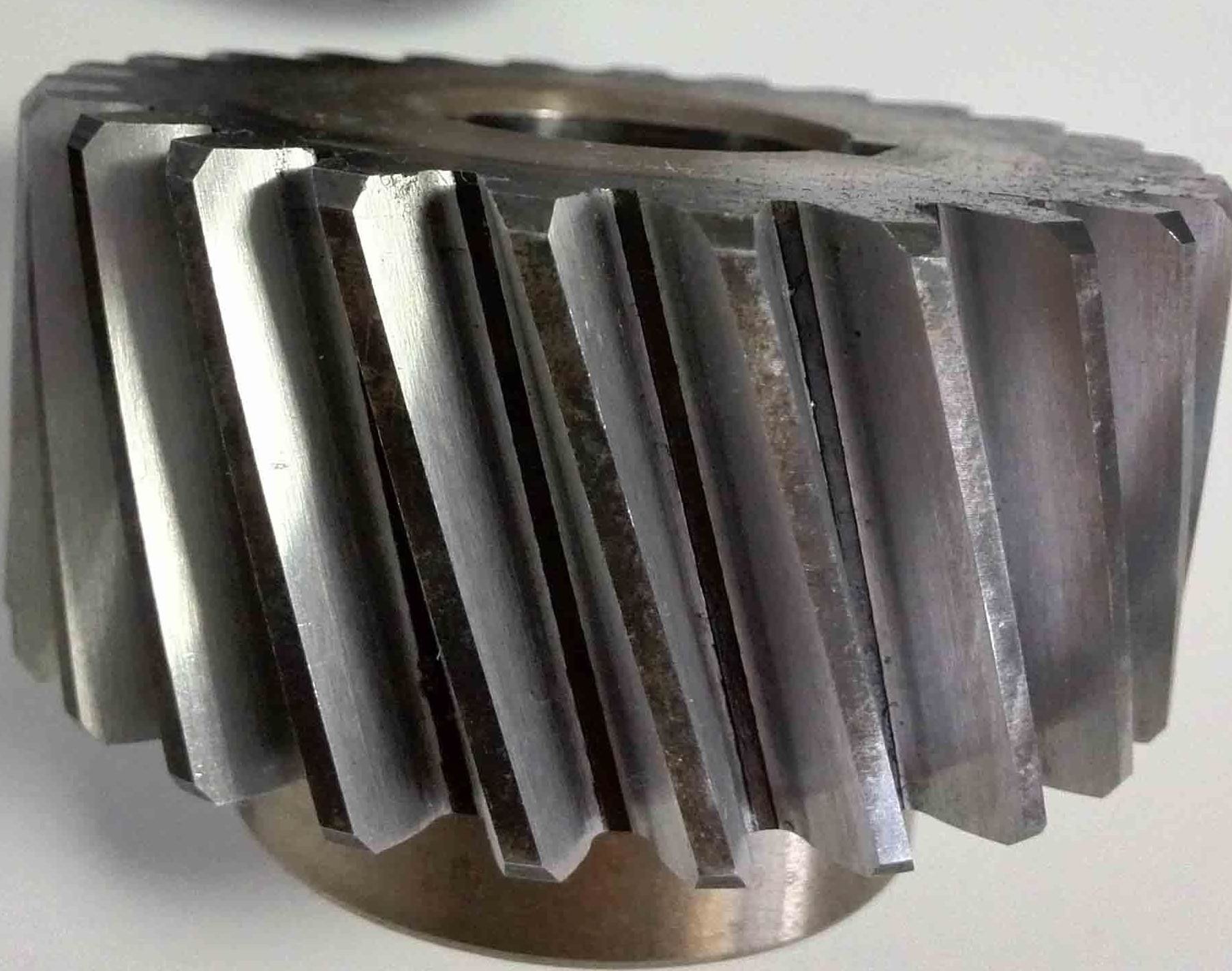

1)Descriptions des engins hélicoïdaux
Les engrenages hélicoïdaux sont un type d'engrenage qui optimise la distribution de la force à travers leurs dents hélicoïdales,
et sont capables de supporter des charges plus lourdes.
2) Caractéristiques des engins hélicoïdaux
a) Les produitsLa poussée axiale sera générée pendant le processus de mise en maille.
b) La charge est répartie sur plusieurs dents, ce qui donne une plus grande zone de contact.
c) L'angle de la hélice peut être ajusté selon les besoins (généralement entre 15 et 30 degrés).
3)Avantages des engins hélicoïdaux
a) Les produitsLa capacité de charge est de 20 à 30% supérieure à celle des engrenages droits de même taille.
b) Durée de vie plus longue: une charge répartie uniformément réduit l'usure locale.
c) Convient pour le fonctionnement à grande vitesse: la vitesse linéaire maximale peut atteindre 1,5 fois celle des engrenages à éperons.
| Produits | engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Dépouillement des engins |
| Le grincement des dents | √ |
| Module (M) | 9 |
| Nombre de dents (Z) | 16 |
| Angle de pression (α) | 20° |
| Angle de plomb | 20° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
