| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Forger l'acier: | 17CrNiMo6 | Angle de pression: | 20° |
|---|---|---|---|
| Précision: | Niveau ISO 6 à 7 | À engrenages: | vitesse cylindrique |
| couleur: | La norme | Traitement: | forgeage |
| Mettre en évidence: | engrenages à hélice simple lisses,Un engrenage à hélice unique à haut rendement,Opération silencieuse à engrenage à hélice unique |
||

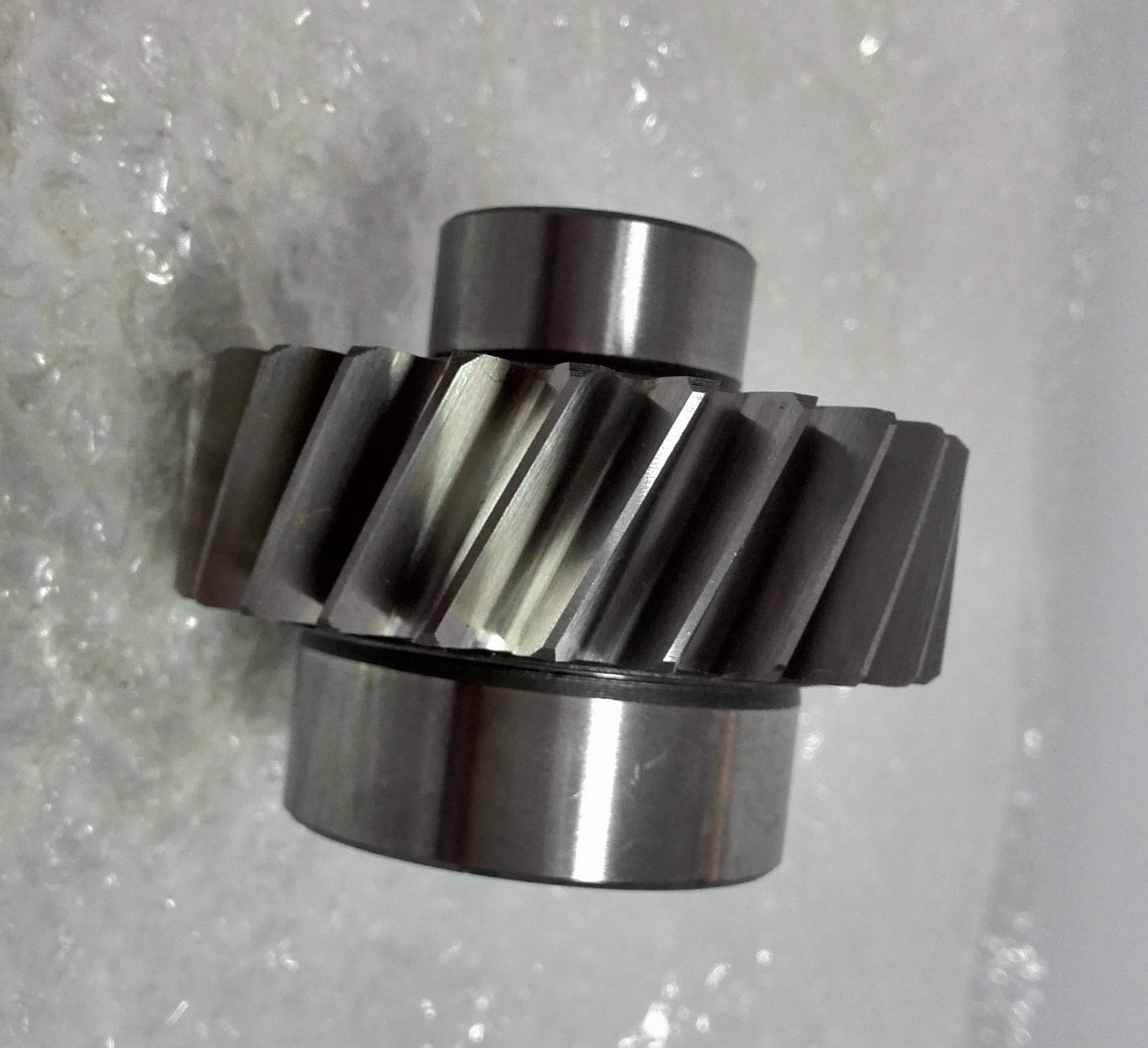

1)Descriptions des engins hélicoïdaux
Un engrenage hélicoïdal est un engrenage cylindrique dont la ligne de dent forme un certain angle (angle de vis) avec l'axe de l'engrenage.
Son profil dentaire est réparti en spirale.
2) Caractéristiques des engins hélicoïdaux
a) Les produitsLa ligne de la dent n'est pas parallèle à la ligne de l'axe, mais s'étend en spirale.
b) Pendant le maillage, la ligne de contact est inclinée et entre et sort progressivement de la position de maillage.
c) Peut être conçu pour être orienté à gauche ou à droite.
3)Avantages des engins hélicoïdaux
a) Les produitsLa transmission est plus fluide: le maillage progressif réduit les chocs et les vibrations.
b) Fonctionnement plus silencieux: le bruit est réduit d'environ 10 à 15 décibels par rapport aux engrenages à éperons.
c) Capacité de charge plus élevée: le nombre de dents de maillage est supérieur à celui des engrenages droits.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Dépouillement des engins |
| Le grincement des dents | √ |
| Module (M) | 9 |
| Nombre de dents (Z) | 12 |
| Angle de pression (α) | 20° |
| Angle de plomb | 20° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
