| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Détails d'emballage: | Caisse en contreplaqué |
| Delivery Time: | 60 Days |
| Conditions de paiement: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Gear Grinding: | Profile Grinding | Material: | 17CrNiMo6 |
|---|---|---|---|
| Surface Hardness: | 40-60HRC | Color: | Standard |
| Accuracy: | ISO 6 Grade | Hardness: | 58-62 HRC |
| Mettre en évidence: | engrenages à hélice unique pour charges lourdes,Vitesse hélicoïdale simple à grande vitesse |
||

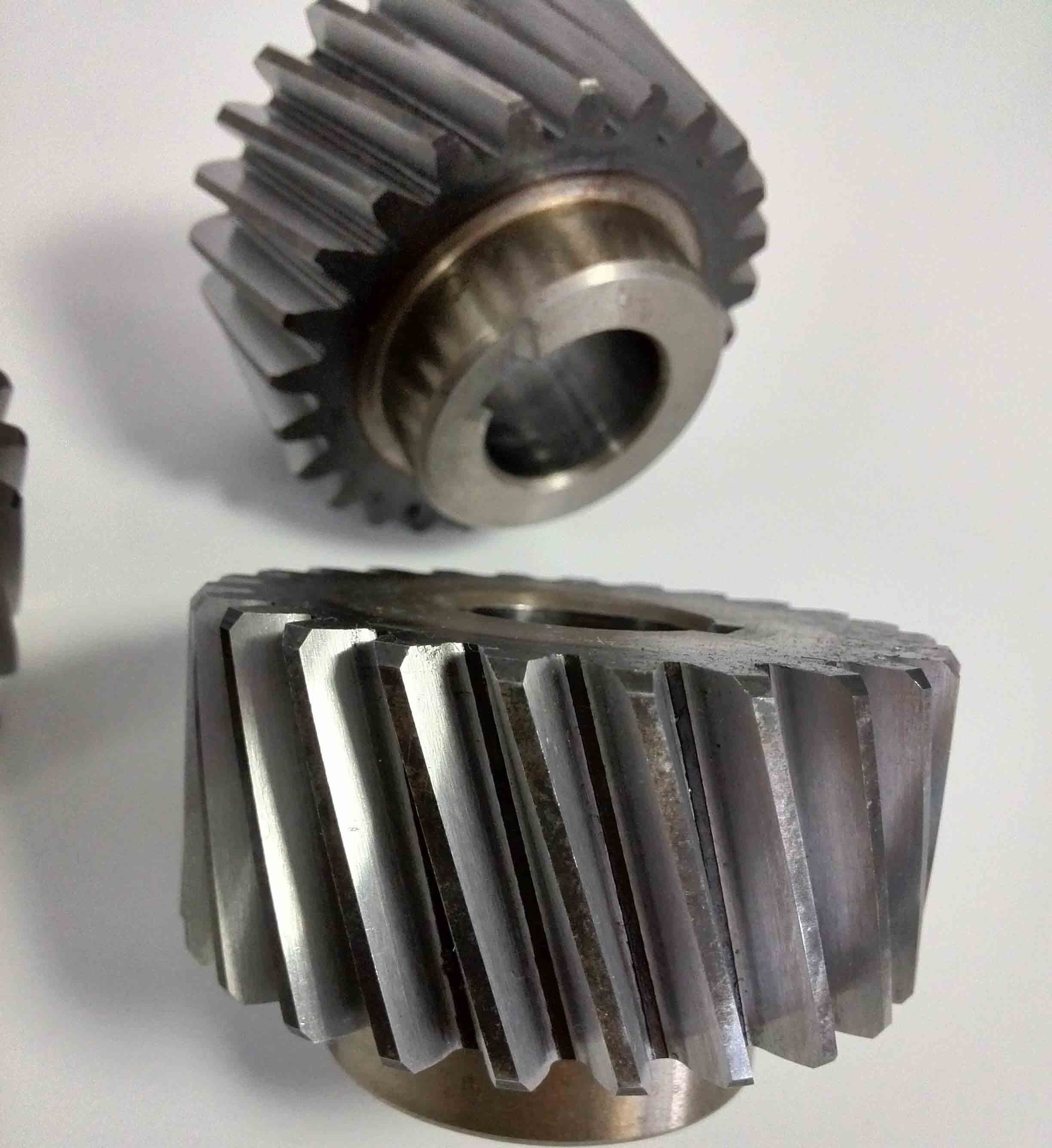

1)Descriptions des engins hélicoïdaux
Les dents des engrenages hélicoïdaux sont disposées en spirale par rapport à l'axe.assurer la continuité et la stabilité de la transmissionSelon la direction de l'hélice, il peut être divisé en types gaucher et droitier.
2)Avantages des engins hélicoïdaux
a) Le bruit de roulement est inférieur de 5 à 10 décibels à celui des engrenages.
b) La capacité de charge est de 15 à 30% supérieure à celle des engrenages de même taille.
c) Ajustez l'angle de la hélice pour optimiser les performances de transmission.
d) Convient pour les conditions de travail à grande vitesse et à lourde charge
3)Applications des engins hélicoïdaux
a) Boîtes de vitesses d'éoliennes
b) Système de transmission des machines minières
c) Traction par broche de la machine-outil
d) Équipement de transport de la ligne de production automatisée
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Dépouillement des engins |
| Le grincement des dents | √ |
| Module (M) | 9 |
| Nombre de dents (Z) | 56 |
| Angle de pression (α) | 20° |
| Angle de plomb | 20° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
