Lieu d'origine: | La Chine |
---|---|
Nom de marque: | YIZGEAR |
Numéro de modèle: | HG23032502 |
Quantité de commande min: | 1 morceau |
Prix: | $80/ Piece |
Détails d'emballage: | Caisse de contreplaqué |
Délai de livraison: | 50 jours |
Conditions de paiement: | L/C, T/T, Western Union, D/P |
Capacité d'approvisionnement: | 1000 morceaux/mois |
Coefficient d'addendum: | 1.0 | Coefficient de dégagement: | 0.25 |
---|---|---|---|
Filet de coefficient: | 0.3 | Rugosité des dents d'engrenage: | Ra0.8~Ra1.6 |
Module: | 7 | Grade de qualité: | Niveau ISO 6 à 7 |
Mettre en évidence: | Vitesse hélicoïdale simple de meulage en acier,vitesse 17CrNiMo6 hélicoïdale simple,Vitesse hélicoïdale simple de catégorie d'OIN 6 |

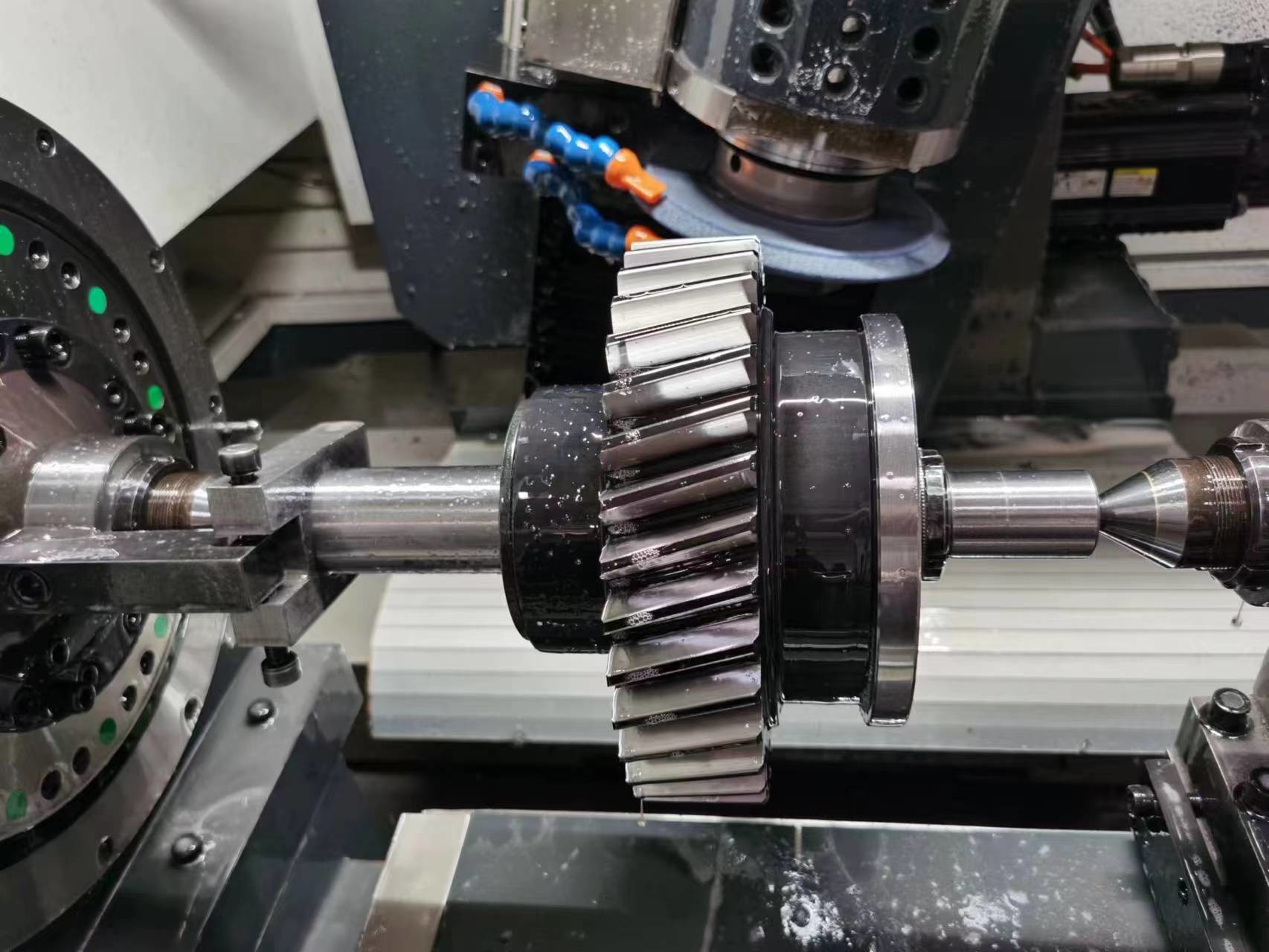

Les engrenages de transmission des trains à grande vitesse 17CrNiMo6 engrenages en acier engrenages hélicoïdaux de meulage
1) Module normal 7
2) Modulaire 7.2469
3) La courbe circulaire est de 22,76691 mm
4) Largeur du visage: 50 mm
5) Angle de pression: 20°
6) Mesure de l'étendue des dents Numéro 4
7) Wk 75,141 à 74.877
Produits | Les engrenages hélicoïdaux |
Fabriqué sur mesure | √ |
Type de profil d'engrenage | engrenages cylindriques |
Produits manufacturés | Travaux d'engrenage |
Le grincement des dents | √ |
Module (M) | 7 |
Nombre de dents (Z) | 26 |
Angle de pression (α) | 20° |
Angle de plomb | 15° |
Grade de précision | Niveau ISO 6 à 7 |
Traitement thermique | Carburation |
Dureté de surface | 58 à 62 HRC |
Comparaison des codes de qualité de l'acier | |||||
Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 |
