| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG23032501 |
| Quantité de commande min: | 1 morceau |
| Prix: | $80/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Nombre de dent: | 26 | Angle de la hélice: | 15° |
|---|---|---|---|
| Largeur de visage: | 50 | Rugosité des dents d'engrenage: | Ra0.8~Ra1.6 |
| Matériel: | 17CrNiMo6 | Grade de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | Vitesse hélicoïdale simple à grande vitesse,vitesse 17CrNiMo6 hélicoïdale simple en acier,Vitesse Ra0.8 hélicoïdale simple |
||

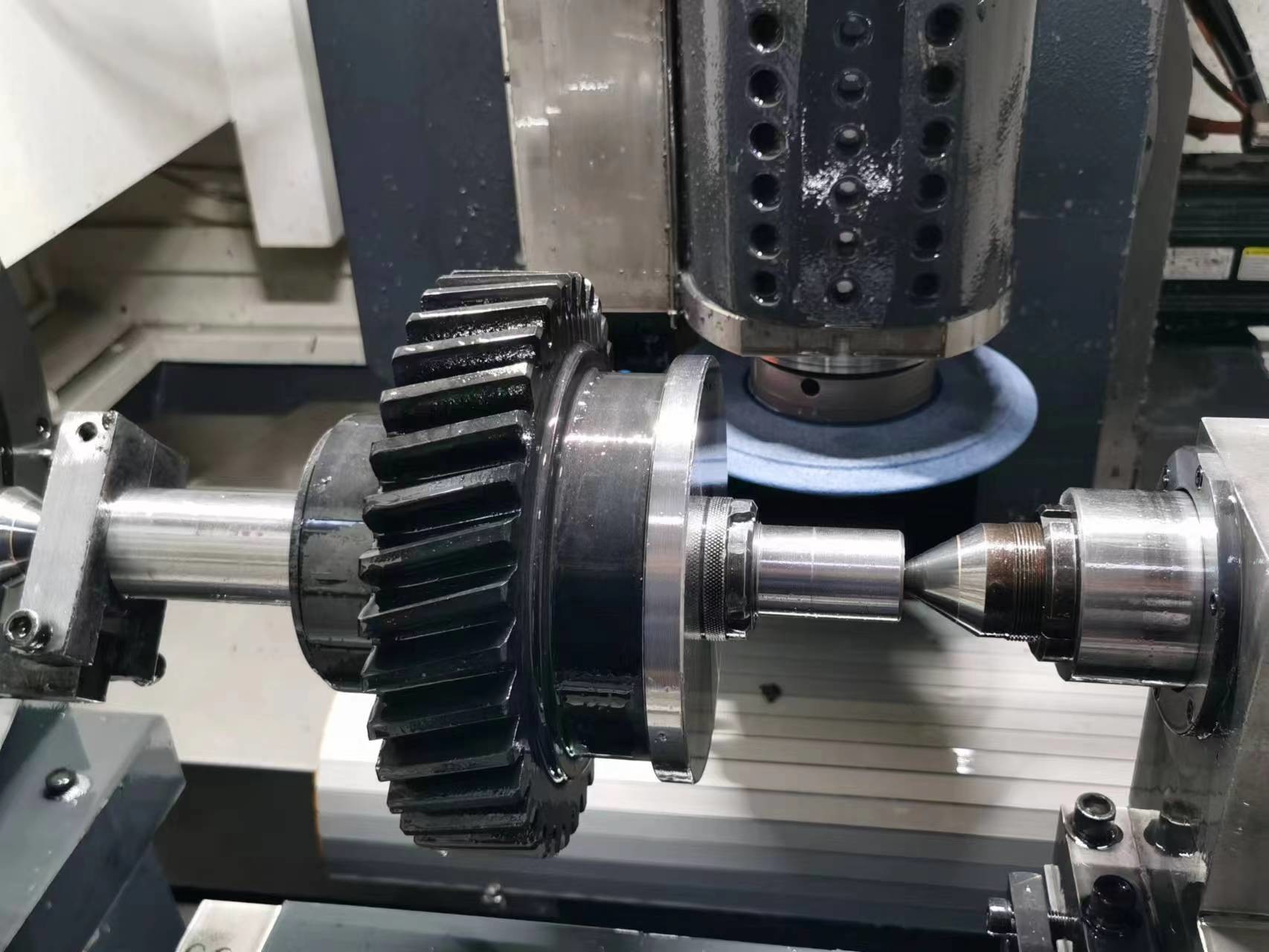

Les engrenages de transmission des trains à grande vitesse 17CrNiMo6
1) Module normal:7
2) Nombre de dents: 26
3) Le diamètre de l'enroulement: 188.42
4) Diamètre extérieur: 202.42
5) Angle d'hélice: 15°
6) Direction de la hélice: main gauche
7) Matériau: 17CrNiMo6
8) Addendum: 7,0 mm
9) Déduction: 8,75 mm
10) Profondeur totale: 15,75 mm
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 7 |
| Nombre de dents (Z) | 26 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
