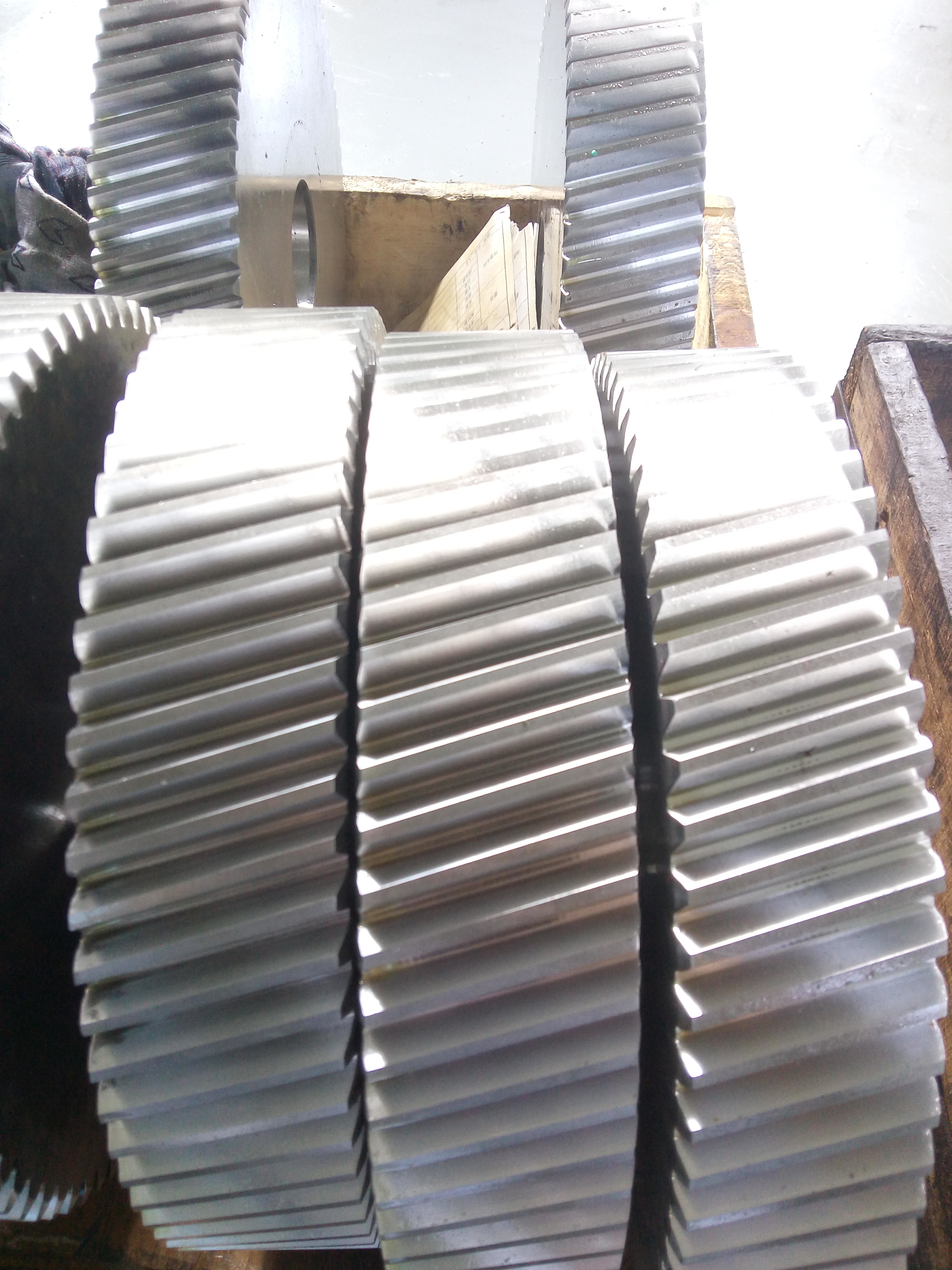

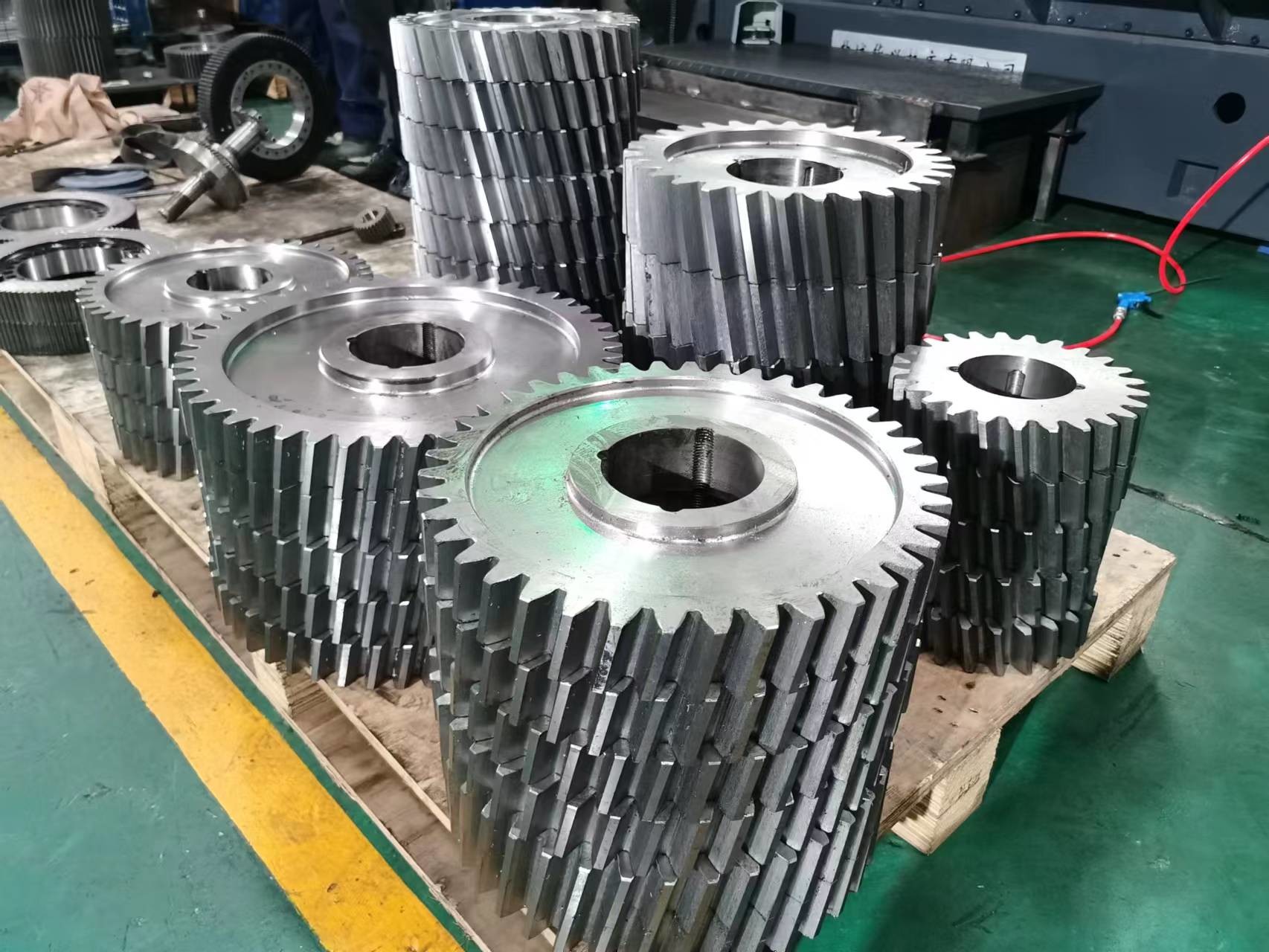

10 Module 1045 engrenage en acier à hélice simple pour engrenage à roulement avec profil cylindrique

10 Module 1045 En acier à engrenage unique hélicoïdal hélicoïdal 12°

1) Description des engrenages hélicoïdaux

Les engrenages hélicoïdaux avec un angle hélicoïdal par rapport à l'engrenage à éperons.

L'engrenage hélicoïdal peut être orienté gauche ou droite.

L'angle de pression standard est de 20°, certains anciens engins de conception utilisent également 14,5°

Les engrenages hélicoïdaux génèrent une force d'axe lorsque les engrenages fonctionnent, la force d'axe s'agrandit lorsque l'angle de l'hélice augmente.

2) Principales données techniques des engins hélicoïdaux

a) L'écartement de diamètre normal est l'écartement de diamètre de la surface normale sur les dents d'engrenage hélicoïdales.

b) Le diamètre d'un engrenage hélicoïdal est le même que celui des engrenages à éperons.

C'est le rapport du nombre de dents au diamètre.

c) La courbe circulaire normale est la distance entre les mêmes points de dents adjacentes sur la surface du diamètre de courbe dans la direction normale.

d) La description de l'envergure circulaire est la même pour les engrenages à éperons.

Distance entre les mêmes points sur les dents d'engrenage adjacentes.

e) La courbe axiale est également la distance entre les mêmes points sur les dents adjacentes mesurées dans la direction axiale de la surface de courbe.
