| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG22082603 |
| Quantité de commande min: | 1 morceau |
| Prix: | $150/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | AISI 8620 | Traitement thermique: | Carburation |
|---|---|---|---|
| Les dents numérotent: | 52 | Module: | 11 |
| Précision: | Catégorie d'OIN 6 | Largeur de visage: | 80 mm |
| Mettre en évidence: | Engrenage hélicoïdal droit AISI 8620,engrenage hélicoïdal simple AISI 8620,engrenages cylindriques rectifiés hélicoïdaux simples |
||

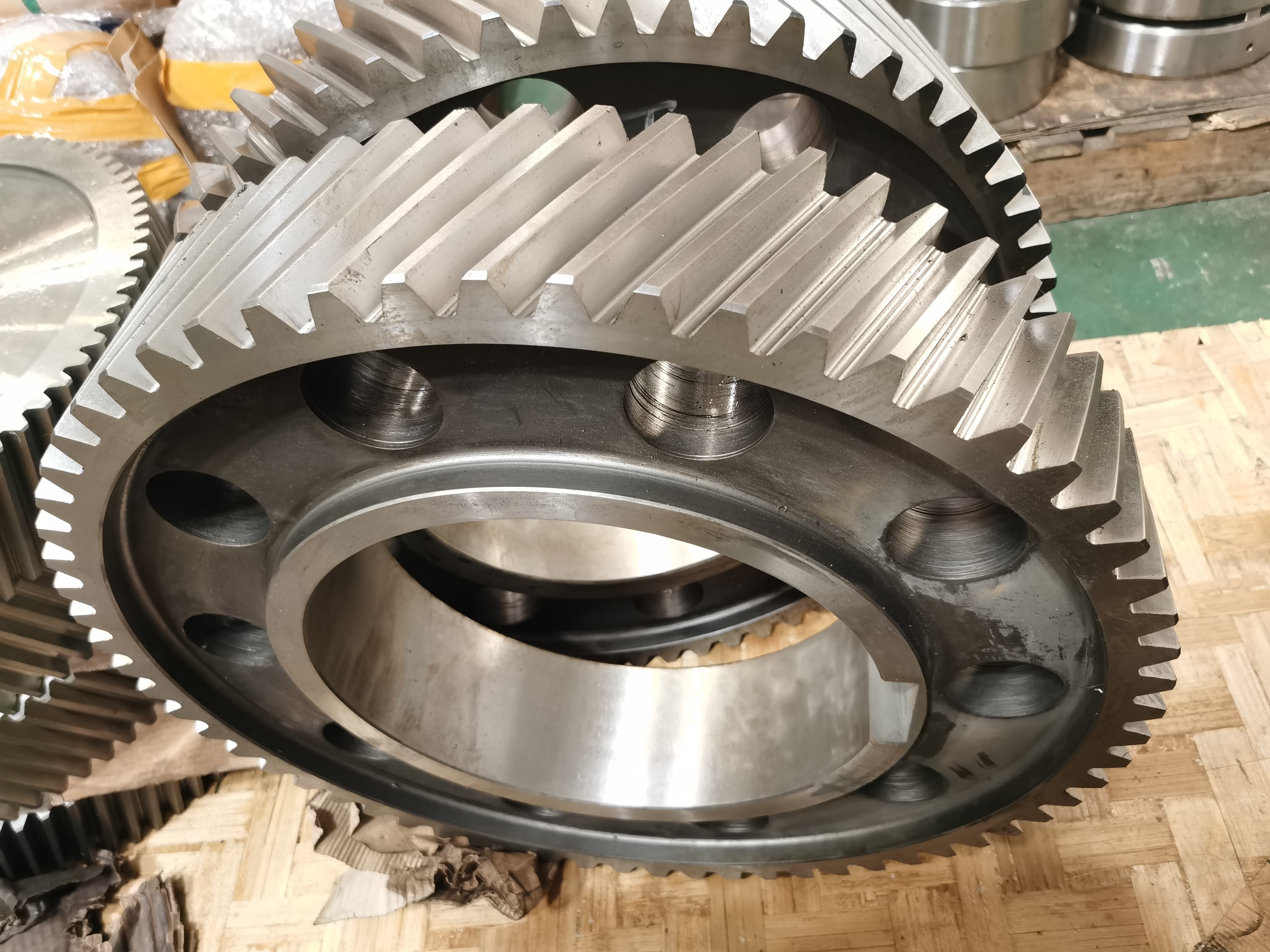

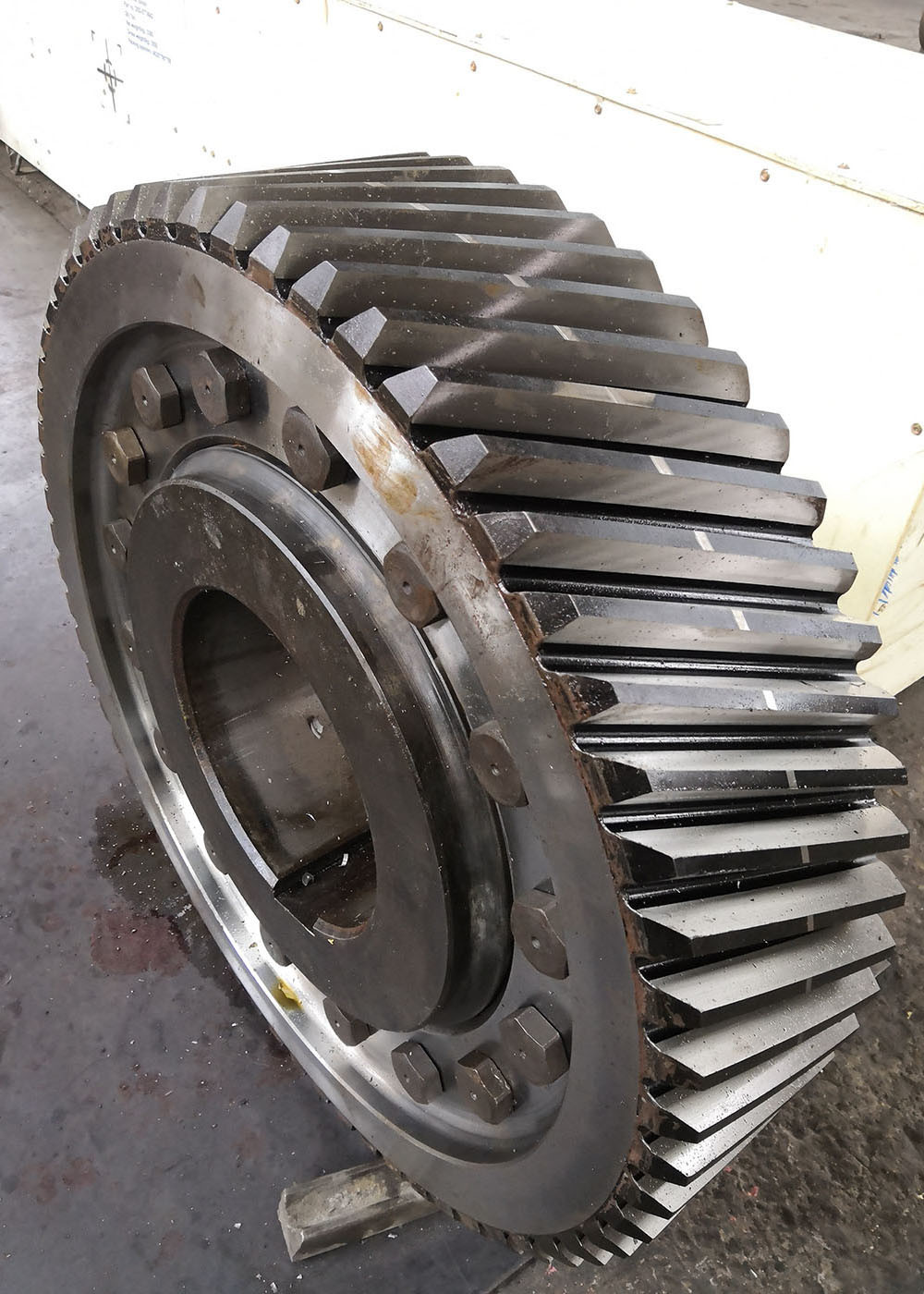

Acier frogé AISI 8620 Utilisé sur mesure engrenage à droite
1) Caractéristiques de l'engrenage à hélice
engrenage d'hélice avec la force d'emporte-pièce axiale causée par la forme de l'hélice
2) Qualité de l'engrenage de l'engrenage hélicoïdal
La précision de l'engrenage hélicoïdal peut atteindre le degré ISO 5-6 après rectification des dents de l'engrenage.
3) Description de l'équipement à hélice
L'engrenage à hélice est un engrenage de forme cylindrique avec des dents hélicoïdales.
L'engrenage hélicoïdal peut supporter plus de charge que l'engrenage droit et fonctionne avec moins de bruit.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 11 |
| Nombre de dents (Z) | 52 |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
