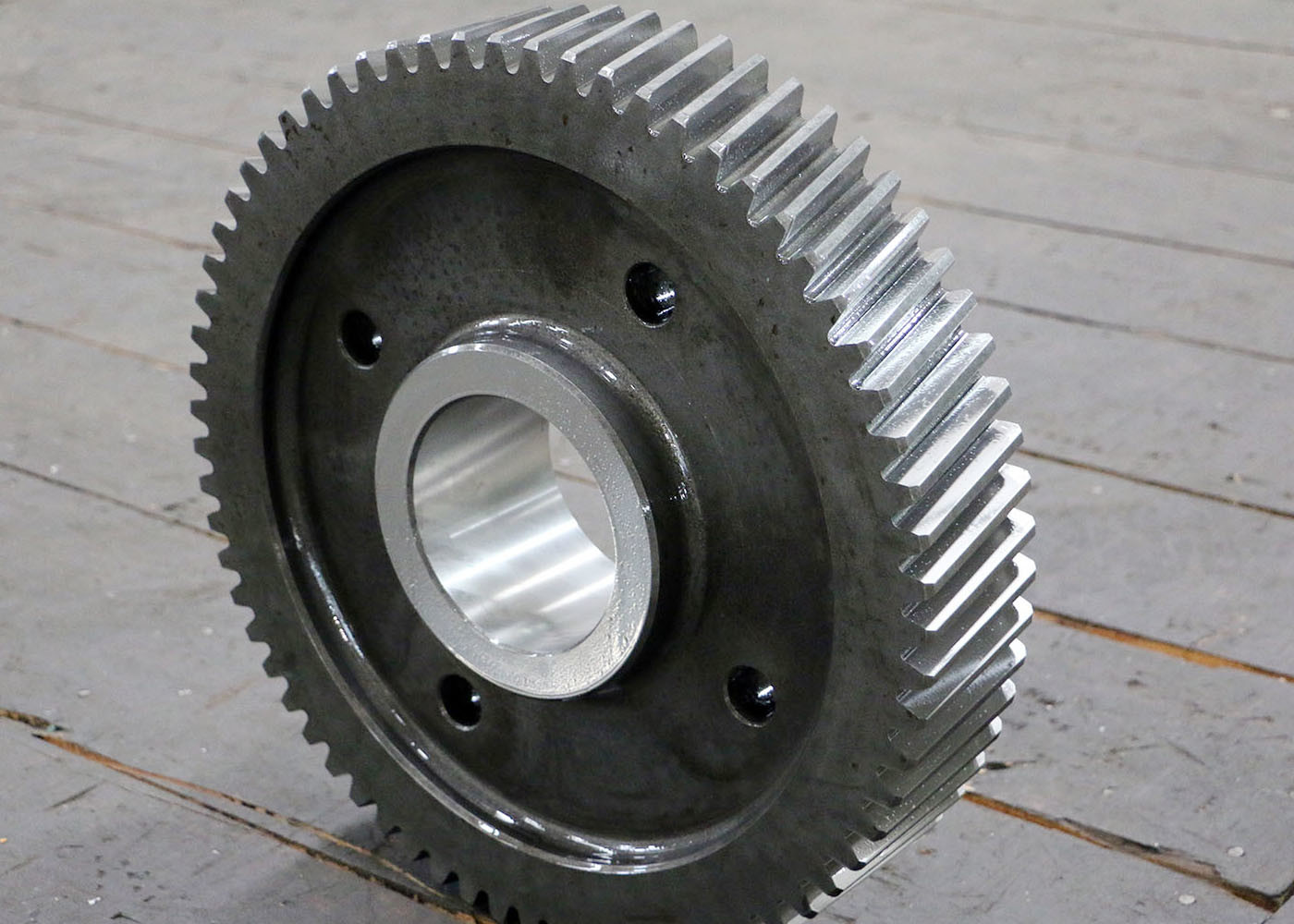

Vitesse hélicoïdale simple
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | YIZGEAR |
| Numéro de modèle | HG22082301 |
Équipement pour la fabrication de moteurs à commande numérique
1) Types d'engrenages hélicoïdaux
a) Engranage hélicoïdal simple
b) Engranage double hélicoïdal
c) Engranage en épigie
2) Direction de l'engrenage hélicoïdal
La main gauche, la main droite.
3) Description de l'engrenage hélicoïdal
Les engrenages hélicoïdaux se sont développés à partir d'engrenages droits dont les dents se trouvent à un angle avec l'axe de l'axe.
Le contact entre les dents de roue agit progressivement le long des flancs des faces diagonales,
À aucun moment la longueur totale de n'importe quelle dent d'engrenage n'est complètement engrenée.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 10 |
| Nombre de dents (Z) | 76 |
| Angle de pression (α) | 20° |
| Angle de plomb | 25° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
