| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG220806004 |
| Quantité de commande min: | 1 morceau |
| Prix: | $80/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Nombre de dent: | 52 | Angle hélicoïdal: | 23° |
|---|---|---|---|
| Le tonnerre: | 21.991 mm | Dureté: | 52 HRC |
| Matériel: | SAE 4340 | Traitement thermique: | Induction durcie |
| Mettre en évidence: | Vitesse hélicoïdale simple de SAE 4340,Vitesse hélicoïdale en acier de SAE 4340,Vitesse hélicoïdale simple pour l'équipement minier |
||

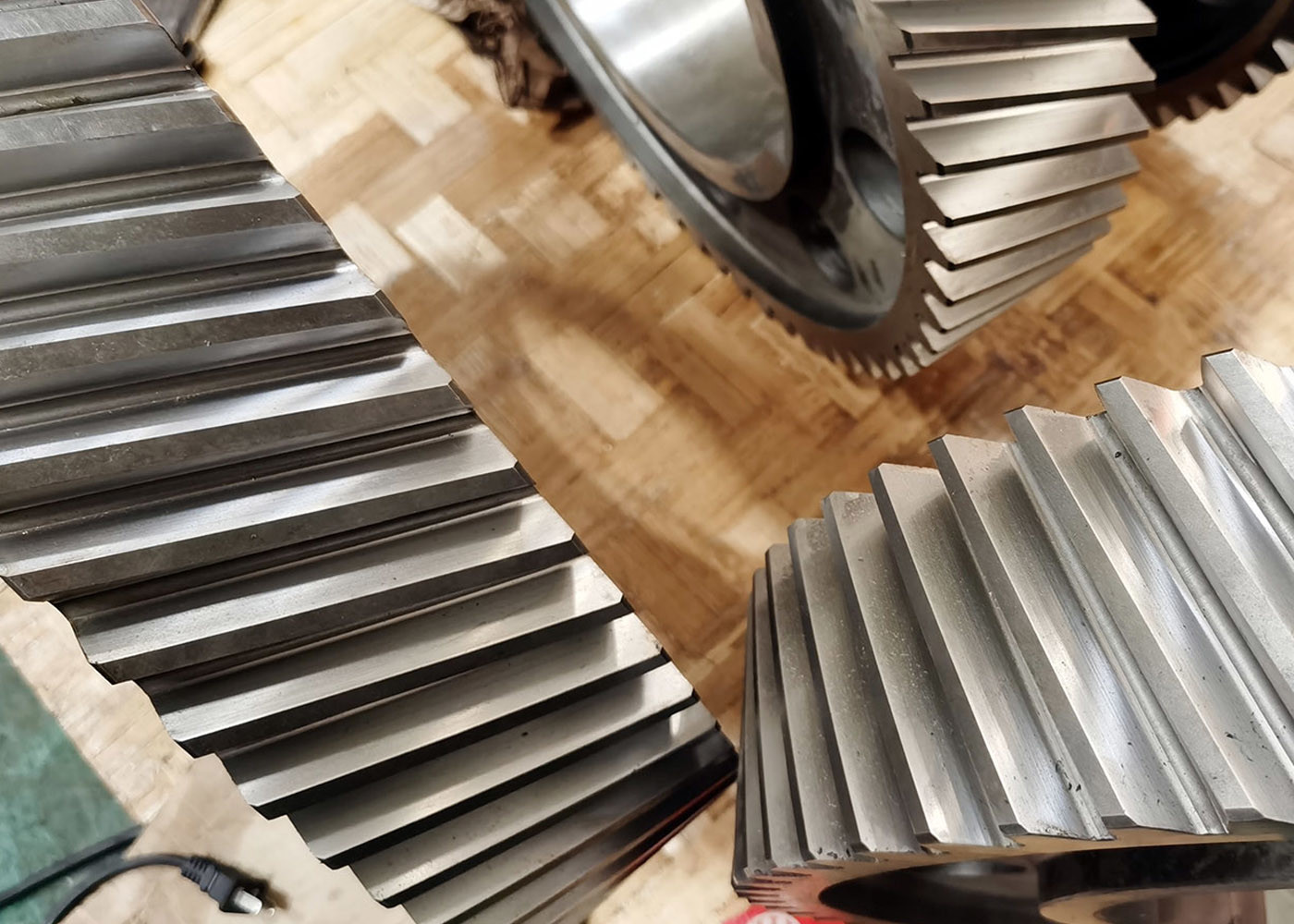

engrenages à hélice pour équipement minier
1) Caractéristiques de l'engrenage hélicoïdal
Une trace de dent inclinée est l'une des caractéristiques significatives de l'engrenage hélicoïdal.
Comparé à d'autres engrenages comme l'épine ou le ver, l'hélicoïdale a une surface de contact plus grande permettant un meilleur transfert de couple.
Dans le même temps, la main hélicoïdale est l'opposé. Une boîte de vitesses hélicoïdale est largement utilisée pour réduire la vitesse et augmenter le couple.
2) Avantages des engins hélicoïdaux
a) Longue durée de vie garantie pour des performances optimales pendant de nombreuses années.
b) Dégradation minimale des dents de l'engrenage due à une répartition uniforme de la charge.
c) Peut être facilement fabriqué par les fabricants d'engrenages en utilisant la méthode d'accrochage des engrenages.
3) Applications des engins hélicoïdaux
a) L'industrie textile
b) Industrie des engrais
c) Les convoyeurs
d) Ascenseurs
e) Moulins à laminage
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 7 |
| Nombre de dents (Z) | 52 |
| Angle de pression (α) | 20° |
| Angle de plomb | 23° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
