| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG220806001 |
| Quantité de commande min: | 1 morceau |
| Prix: | $30/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 20CrNiMo | Nombre de dent: | 56 |
|---|---|---|---|
| Le tonnerre: | 12.566 | Diamètre de lancement: | 224mm |
| Taille totale: | 75 mm | Dureté: | 58-62 HRC |
| Mettre en évidence: | Module hélicoïdal simple de la vitesse 4,vitesse de l'hélice 20CrNiMoA,Vitesse hélicoïdale simple d'AISI 8620 |
||

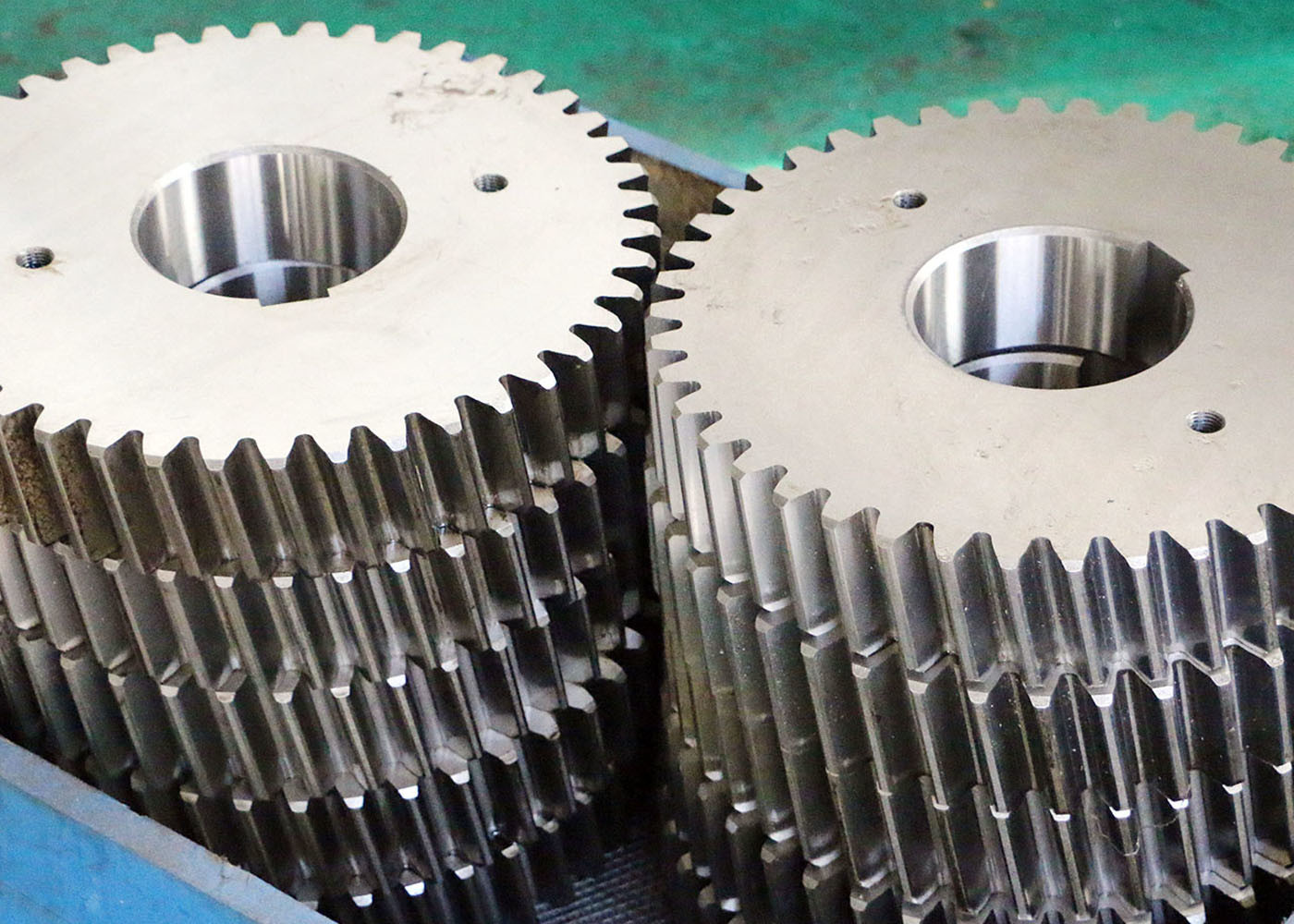

AISI 8620 20CrNiMoA acier 4 modules engrenages hélicoïdaux pour réducteurs de vitesse
1) LeDescription des engins hélicoïdaux
Les engrenages hélicoïdaux sont des engrenages cylindriques avec des dents qui sont en angle avec l'axe de rotation de la roue d'engrenage.
2) Le Caractéristiques des engins hélicoïdaux
Les charges de transfert des engins hélicoïdaux sont plus douces que celles des engins spurifs.
Les engins hélicoïdaux peuvent fonctionner avec une plus grande capacité de charge, un fonctionnement plus calme et une capacité de vitesse plus élevée par rapport avec un équipement d'entraînement.
3) Principales données techniques des engins hélicoïdaux
Angle de pression: l'angle de pression est l'angle d'action de l'entraînement des dents, ou l'angle entre la ligne de frottement
entre les dents de maillage et la tangente du cercle de la hauteur au point de maillage.
Les angles de pression typiques sont de 14,5° ou 20°
Angle d'hélice: l'angle d'hélice est l'angle auquel les dents d'engrenage sont alignées par rapport à l'axe.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 4 |
| Nombre de dents (Z) | 56 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
