| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS220806003 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $35.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | 20CrMnTi | Marque: | Produit d'origine |
|---|---|---|---|
| Longueur: | 337 mm | Type de profil: | Vitesse hélicoïdale |
| Dureté: | 58-62 HRC | Couche de dureté: | 0.5-0.8 millimètre |
| Mettre en évidence: | 2,5 axe d'engrenage de transmission de module,Axe hélicoïdal de cannelure de 17 T |
||

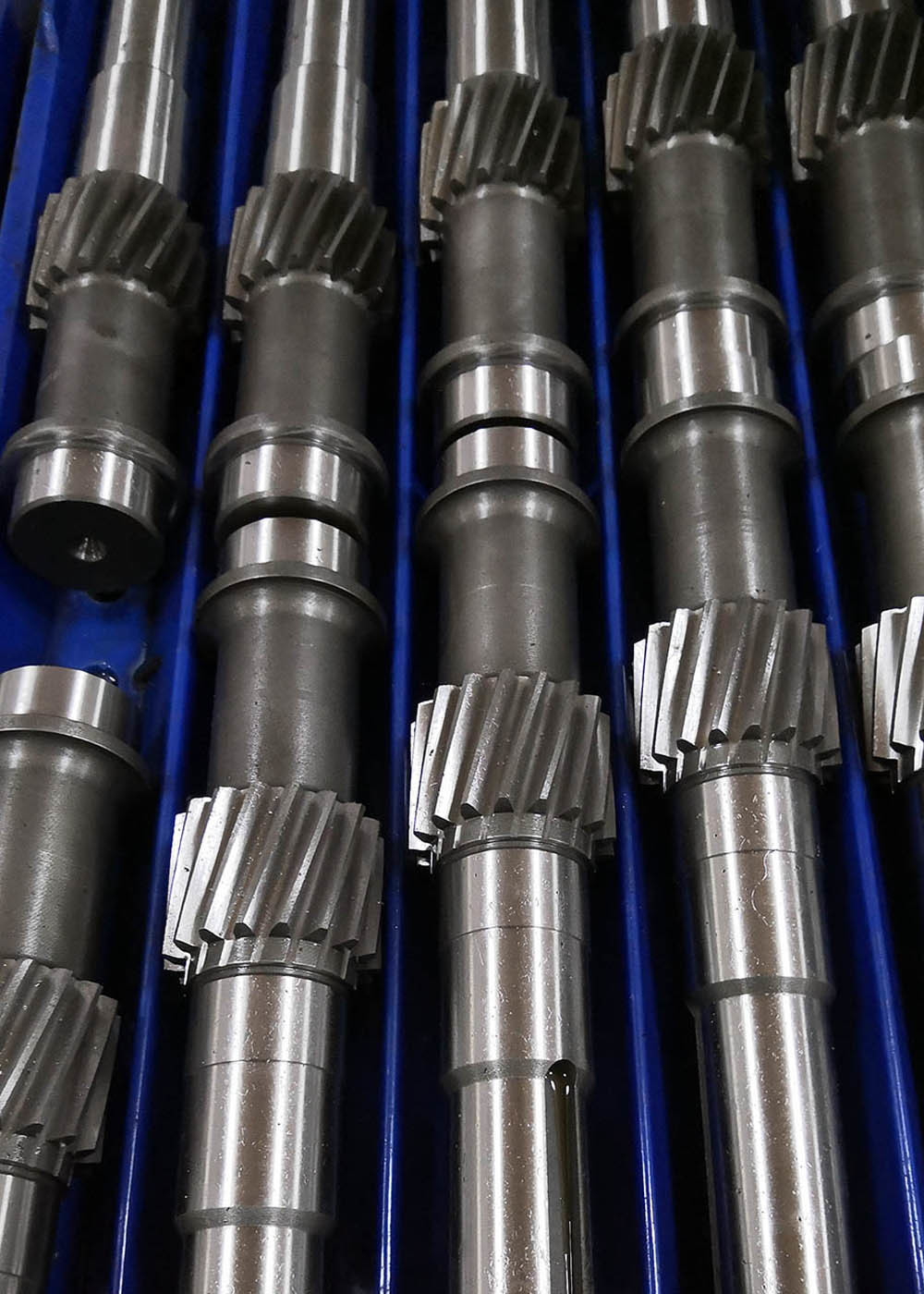

2.5 Module 17 T Arbre d'engrenage hélicoïdal pour réducteurs de vitesse montés sur arbre
1) Application de l'arbre à engrenages hélicoïdaux
L'arbre d'engrenage hélicoïdal est largement utilisé pour les boîtes de vitesses et les réducteurs de vitesse.
L'arbre d'engrenage peut être assemblé avec des accouplements d'arbre ou un roulement pour entraîner le système de transmission de puissance.
2) Fabrication et transformation de l'arbre à engrenages hélicoïdaux
a) Forgeage de matériaux sidérurgiques
b) Éteinture et trempage du matériau
c) Travaux d'usinage de roulement
d) L'usinage de tournage fin
e) Le dépannage des engins
f) Traitement thermique (carburation)
g) Le broyage des engins
h) Le broyage de surface
i) Inspection
j) Emballage
| Produits | Arbre d'engrenage hélicoïdal |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Les engrenages doivent être équipés d'un système de freinage et d'un système de freinage. |
| Dentissage à l'équipement | √ |
| Module (M) | 3 |
| Nombre de dents (Z) | 17 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
