| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS22082504 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $35.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | 20CrMnTi | fabrication: | Fraisage de vitesse |
|---|---|---|---|
| Longueur: | 220 mm | Angle de la hélice: | 0° |
| Dureté: | 58-62 HRC | Couche de dureté: | 0.5-0.8 millimètre |
| Mettre en évidence: | Axe d'engrenage de transmission pour des ralentisseurs,Axe de pignon droit de transmission de 3 modules,Axe droit d'engrenage de transmission de dents |
||

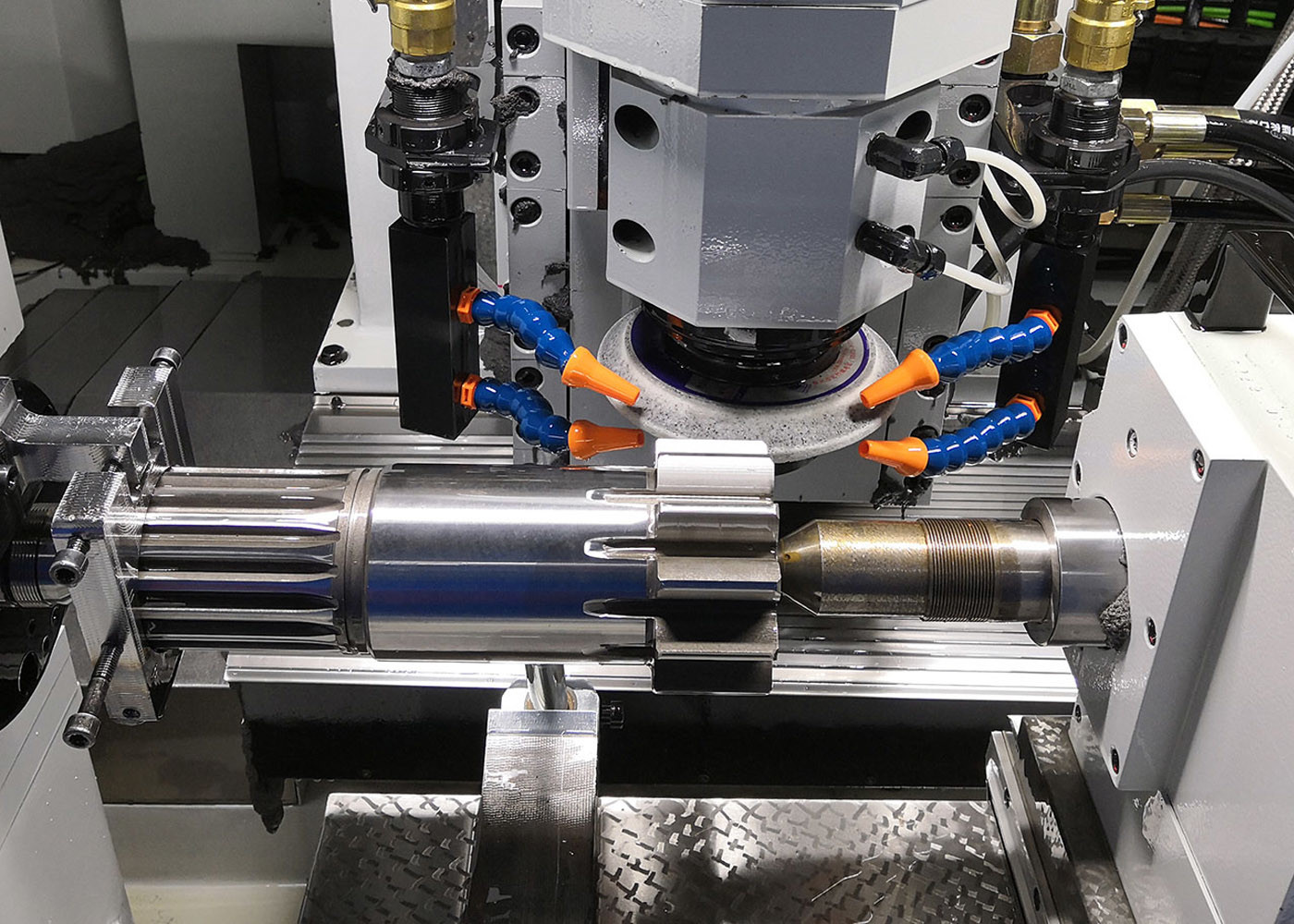

2.5 Module 17 T Arbre d'engrenage hélicoïdal pour réducteurs de vitesse montés sur arbre
1) Description de l'arbre à engrenages
Un arbre d'engrenage est l'essieu du système, fournissant la rotation qui permet à un engrenage de s'engager et de tourner Une autre.
La procédure est toujours connue sous le nom de réduction des engrenages et est essentielle à la transmission de puissance de chevaux à partir de lale moteur au contrôleur de conduite.
La transformation du régime du moteur en couple est ce qui fournit le Les roues d'une automobile, par exemple.
2) Types d'arbre à engrenages
Les différents types d'arbre à engrenages sont les arbres à engrenages d'accouplement, les arbres excentriques, les arbres à clés et les arbres à spline.
Les engrenages utilisés dans un boîtier lourd seront très probablement en métal robuste.
| Produits | Arbre d'engrenage hélicoïdal |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Les engrenages doivent être équipés d'un système de freinage et d'un système de freinage. |
| Dentissage à l'équipement | √ |
| Module (M) | 3 |
| Nombre de dents (Z) | 11 |
| Angle de pression (α) | 20° |
| Angle de plomb | 0° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
