| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS220805005 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $35.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Marque: | Produit d'origine | Processus de fabrication: | Meulage de vitesse |
|---|---|---|---|
| Largeur de dents: | 30 mm | Les dents numérotent: | 16 |
| À engrenages: | Pignon droit | Le tonnerre: | 19.635 mm |
| Mettre en évidence: | Axe d'engrenage de transmission de dent,2,5 axe de pignon droit de module |
||

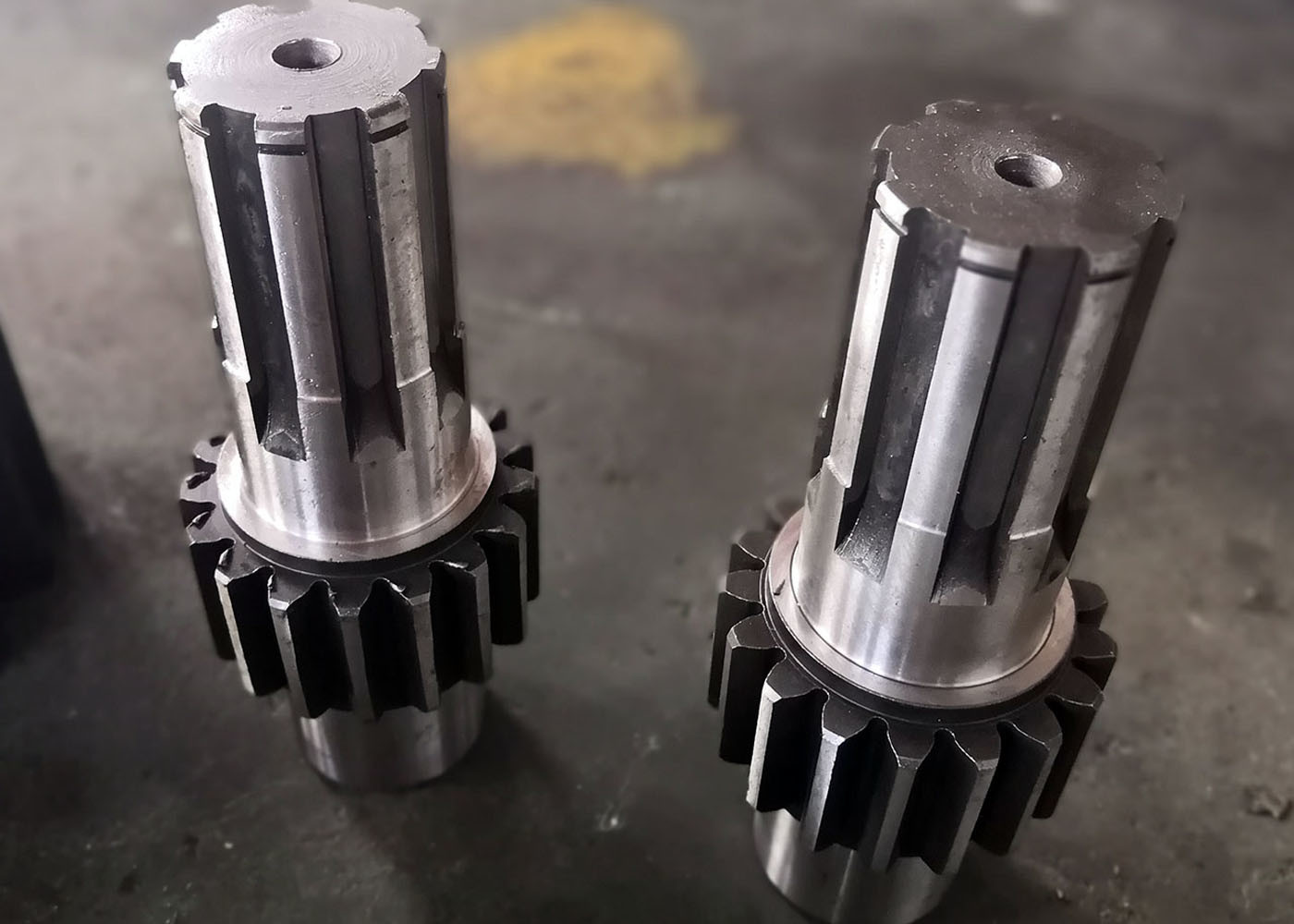

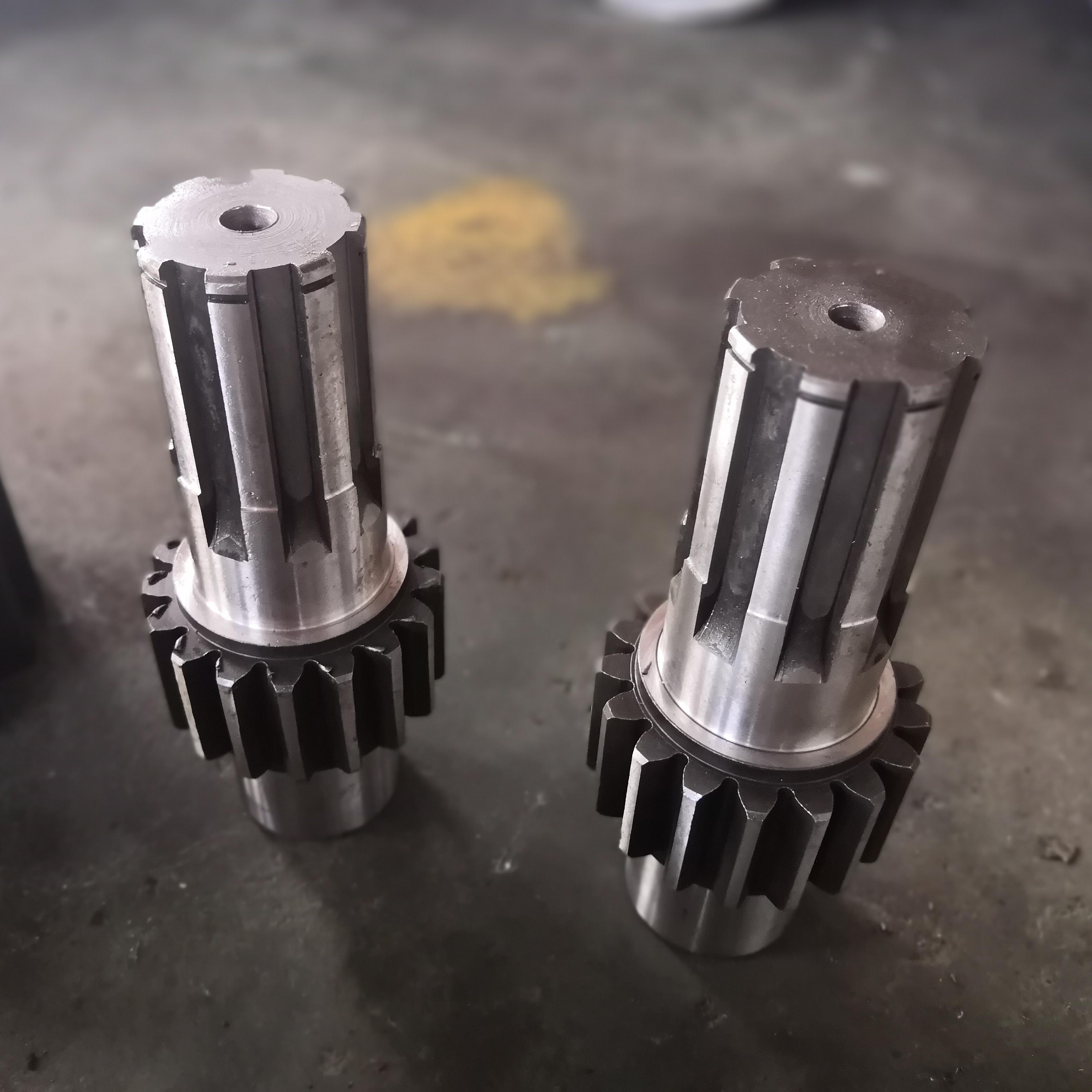

2.5 Module d'arbre de vitesses à entraînement pour boîte de vitesses et réducteur de vitesse de l'industrie générale
1) Description de l'arbre de l'engrenage à traction
L'arbre à engrenage à élan est une transmission composée de pièces d'un arbre avec engrenage à élan.
L'engrenage d'entraînement est un engrenage cylindrique.
L'engrenage d'entraînement est l'engrenage le plus couramment utilisé avec un large éventail d'applications.
2) Caractéristiques de l'arbre des engrenages à entraînement
Plus facile à fabriquer que les autres types de engrenages de transmission.
Le plus largement utilisé dans la conception de systèmes de tramssion.
| Produits | Arbre d'engrenage hélicoïdal |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Les engrenages doivent être équipés d'un système de freinage et d'un système de freinage. |
| Dentissage à l'équipement | √ |
| Module (M) | 2.5 |
| Nombre de dents (Z) | 16 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
