Axe de vitesse hélicoïdal adapté aux besoins du client d'acier de forge d'engrenages de transmission double

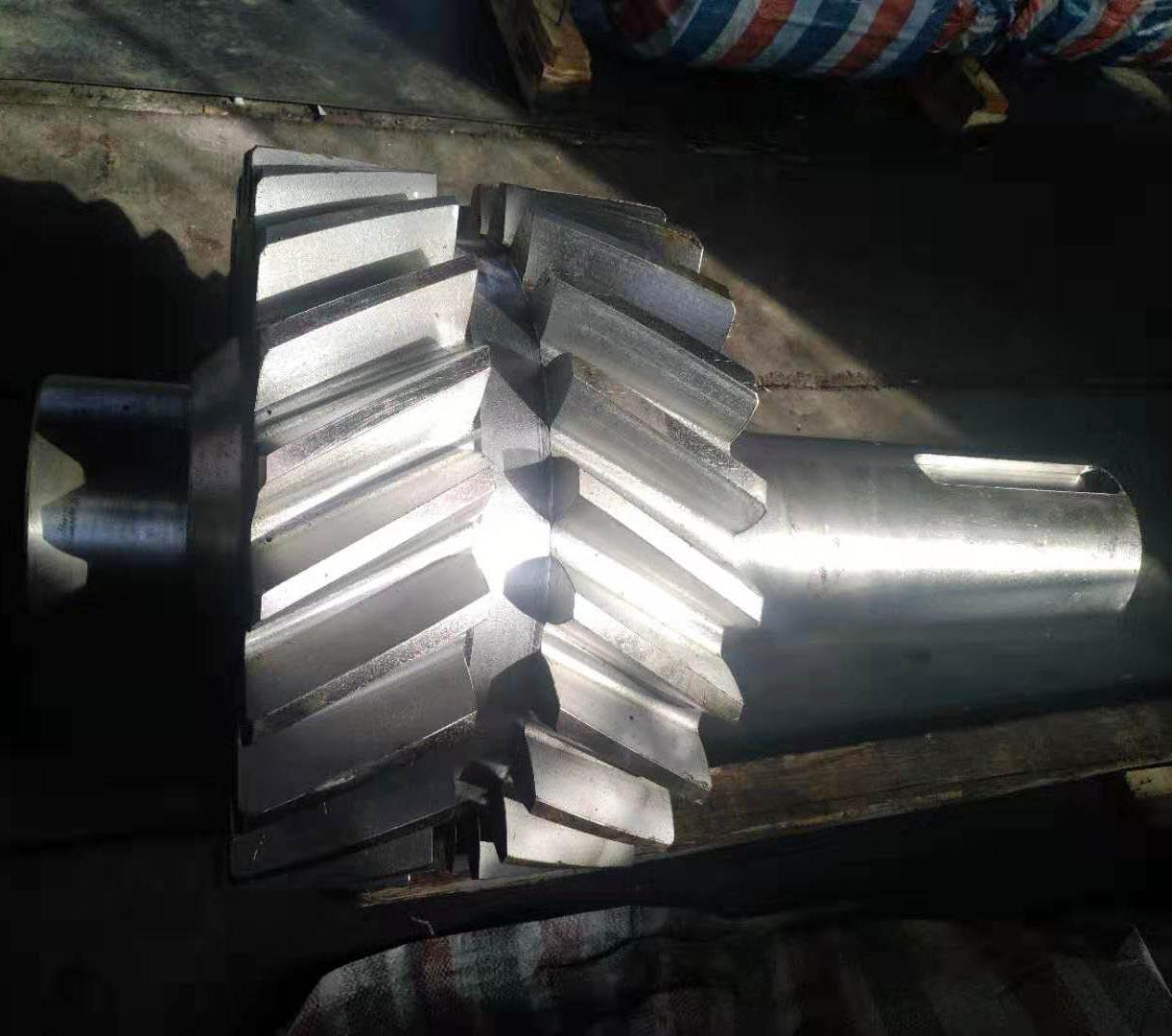

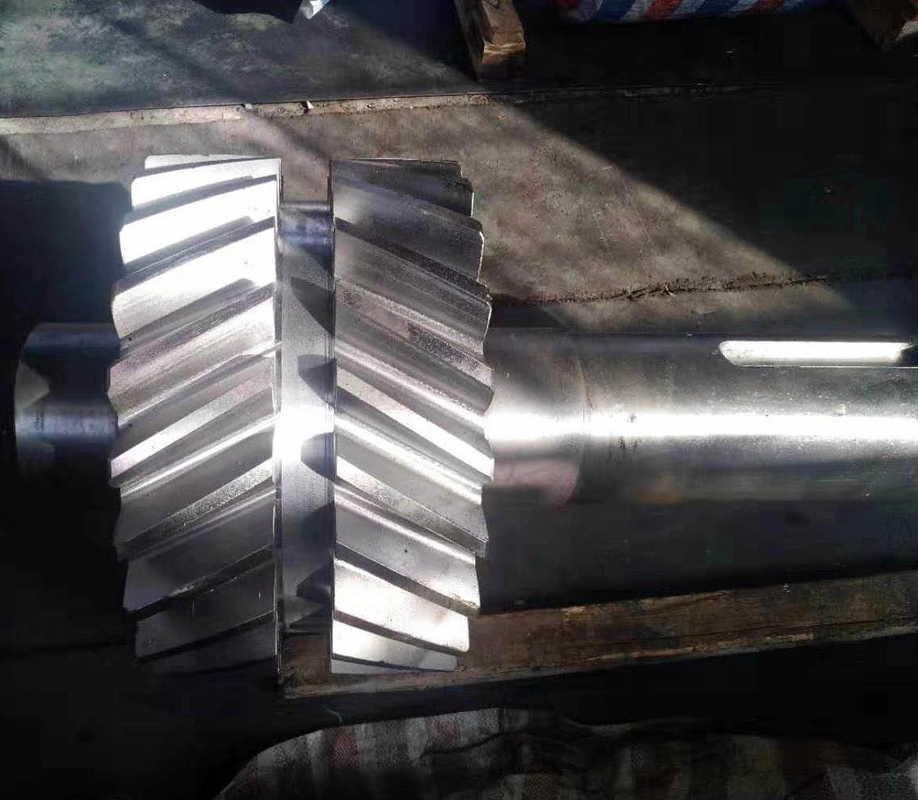

Arbre d'engrenage hélicoïdal double en acier forgé personnalisé

1) Description de l'arbre d'engrenage hélicoïdal double

L'arbre d'engrenage hélicoïdal double est un composant de transmission conçu en intégrant des engrenages hélicoïdaux doubles et des arbres,

qui présente les avantages de transmission des engrenages hélicoïdaux doubles et la fonction de support des pièces d'arbre,

et est largement utilisé dans les systèmes de transmission industriels de haute précision et à forte charge.

2) Principe de fonctionnement de l'arbre d'engrenage hélicoïdal double

L'arbre d'engrenage hélicoïdal double transmet le mouvement et la puissance par l'engrènement des surfaces de dents : lors de l'engrènement avec un engrenage apparié,

les dents hélicoïdales gauche et droite sont en contact avec la surface de dent hélicoïdale correspondante de l'engrenage apparié respectivement pour

transmettre le couple ; En raison de la rotation opposée des dents hélicoïdales gauche et droite, la force axiale générée par un seul engrenage hélicoïdal

lors du fonctionnement sera compensée par la force axiale dans l'autre direction, réalisant un équilibre des forces axiales sans avoir besoin de

paliers de butée supplémentaires pour supporter les charges axiales.

3) Caractéristique de l'arbre d'engrenage hélicoïdal double

a) Absence de force axiale : La structure à double hélice compense la poussée axiale de l'engrenage hélicoïdal unilatéral, réduisant la charge sur le palier

et prolongeant la durée de vie du système de transmission, particulièrement adapté aux scénarios de fonctionnement à grande vitesse.
b) Capacité de charge élevée : La ligne de contact de la surface des dents est longue et uniformément répartie, et le nombre de dents en prise est plus important,

ce qui peut transmettre un couple et une puissance plus importants, ce qui est supérieur de plus de 30 % à la capacité de charge des paliers d'engrenages droits.
c) Bonne stabilité : Les caractéristiques d'engrènement progressif des engrenages hélicoïdaux réduisent les chocs et les vibrations, couplées à la conception symétrique

de la double hélice, le bruit de transmission est plus faible, le fonctionnement est plus fluide et il convient aux équipements de haute précision.
d) Structure compacte : La conception intégrée des engrenages et des arbres réduit le nombre de pièces, économise l'espace d'installation,

et améliore la rigidité globale, ce qui le rend adapté aux systèmes de transmission qui nécessitent une rigidité élevée.

4) Application de l'arbre d'engrenage hélicoïdal double

a) Machines lourdes : le système de transmission principal des laminoirs et des concasseurs de mines doit transmettre un couple excessif

et éviter d'endommager l'équipement par la force axiale.
b) Équipement de puissance : augmentation ou diminution de la transmission des turbines à vapeur et des turbines à gaz, adapté aux scénarios à grande vitesse et à forte puissance.
c) Machines-outils de précision : système de transmission de broche, qui doit assurer de faibles vibrations et une grande précision de transmission pour

améliorer la qualité de surface de la pièce usinée.
d) Navires et aviation : Les arbres de propulsion des navires et les accessoires de moteurs d'avion sont entraînés pour obtenir une transmission de puissance efficace dans des espaces limités.
