| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 20 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Angle de pression: | 20° | fabrication: | Fraisage de vitesse |
|---|---|---|---|
| Diamètre d'astuce: | 410 | Largeur: | 200 mm |
| Direction: | La main gauche | Matériel: | Acier |
| Grade de qualité: | Catégorie d'OIN 6 | ||
| Mettre en évidence: | Arbre à engrenages à transmission haute précision,Arbre d'engrenage à transmission CNC |
||
(1)Descriptions de l'arbre de transmission
L'arbre de transmission est un composant de transmission de puissance qui intègre des engrenages et des arbres.
Il est principalement utilisé pour transférer le mouvement de rotation et réguler la vitesse de rotation et le couple.
Il est couramment utilisé dans les équipements mécaniques, les systèmes de transmission automobile et d'autres domaines,
présentant une efficacité, une compacité et une durabilité élevées.
(2) Caractéristiques de l'arbre de transmission
a) Les produitsTransmission à haut rendement: en adoptant une conception de maillage précise, le rendement de transmission est ≥ 95%,
une réduction significative des pertes de consommation d'énergie.
b) LesStructure compacte: moulage intégré de l'arbre et de l'engrenage, augmentation de l'utilisation de l'espace de 30%,
répondre à la demande d'assemblage à haute densité.
c) LesDiversité de vitesse variable: Prend en charge la correspondance du rapport de vitesse à plusieurs niveaux, avec une plage de réglage du rapport de vitesse de 1:5 à 1:100.
d) LesStabilité de fonctionnement: précision d'usinage de niveau ISO 6, bruit des engrenages hélicoïdaux contrôlé sous 65 dB.
(3)Avantages de l'arbre de transmission
a) Les produitsDurabilité supérieure: Fabriqué en acier allié 20CrMnTi, il est soumis à la carburation, à l'assouplissement et au traitement thermique.

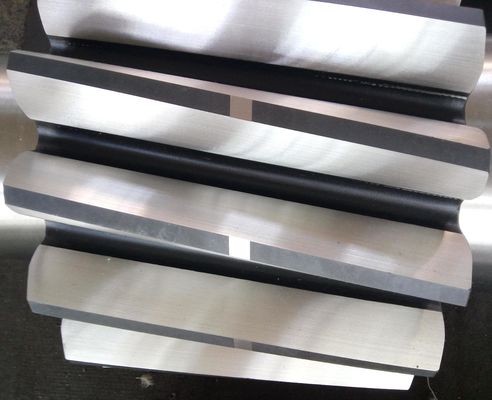

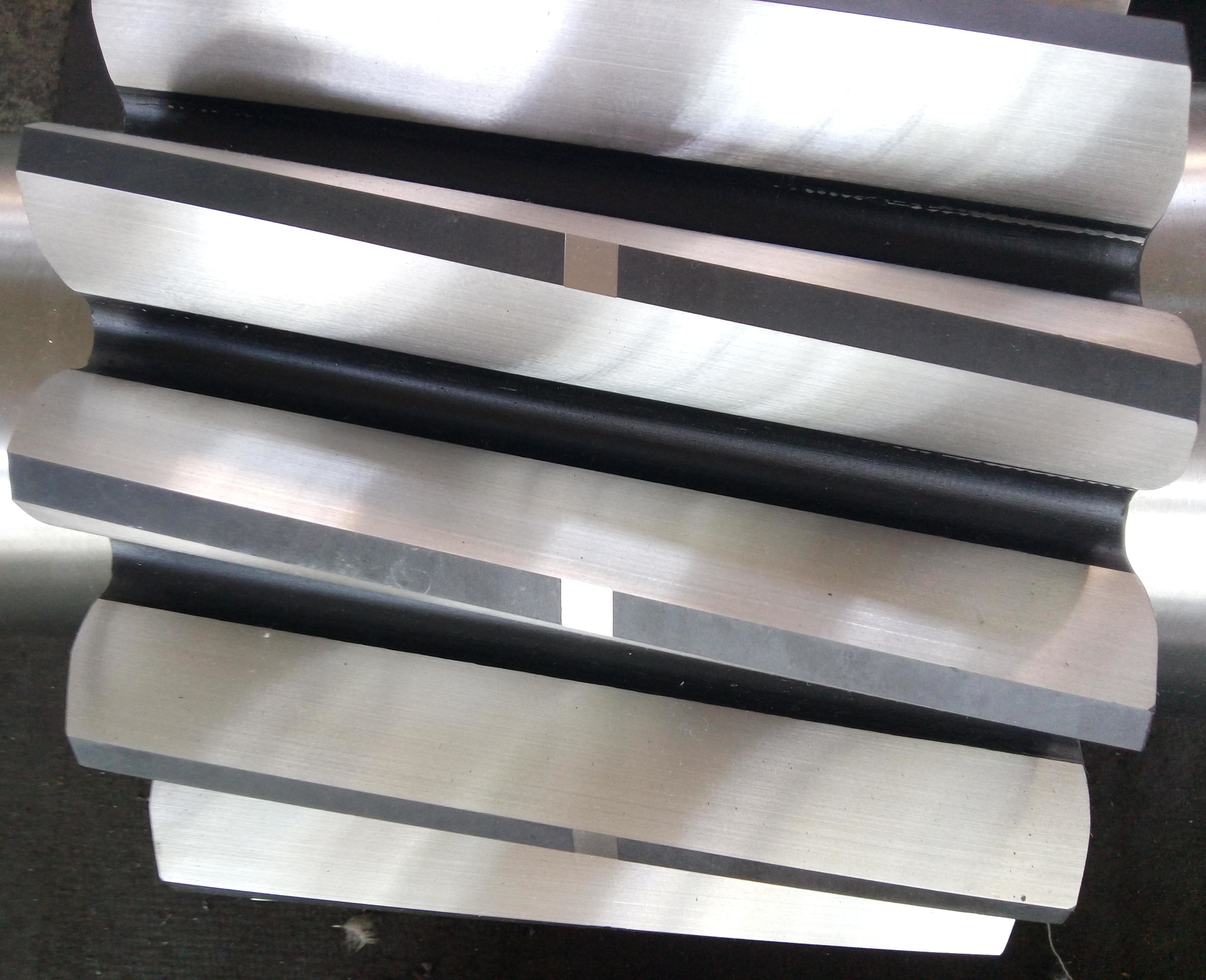

b) LesPrécision au niveau du micron: utilisation de la technologie de meulage des engrenages à commande numérique CNC,
la précision du profil des dents d'engrenage atteint le niveau ISO 5 et l'erreur de transmission est ≤ 0,01 mm.
c) LesFacilité d'entretien: conception standard modulaire, temps de remplacement réduit de 50%,
prend en charge les systèmes de double lubrification du bain de graisse/huile
d) LesCompatibilité large: parfaitement compatible avec diverses configurations de transmission telles que les axes parallèles (± 0,1 mm),
les axes transversaux (15-90°) et les axes échelonnés.

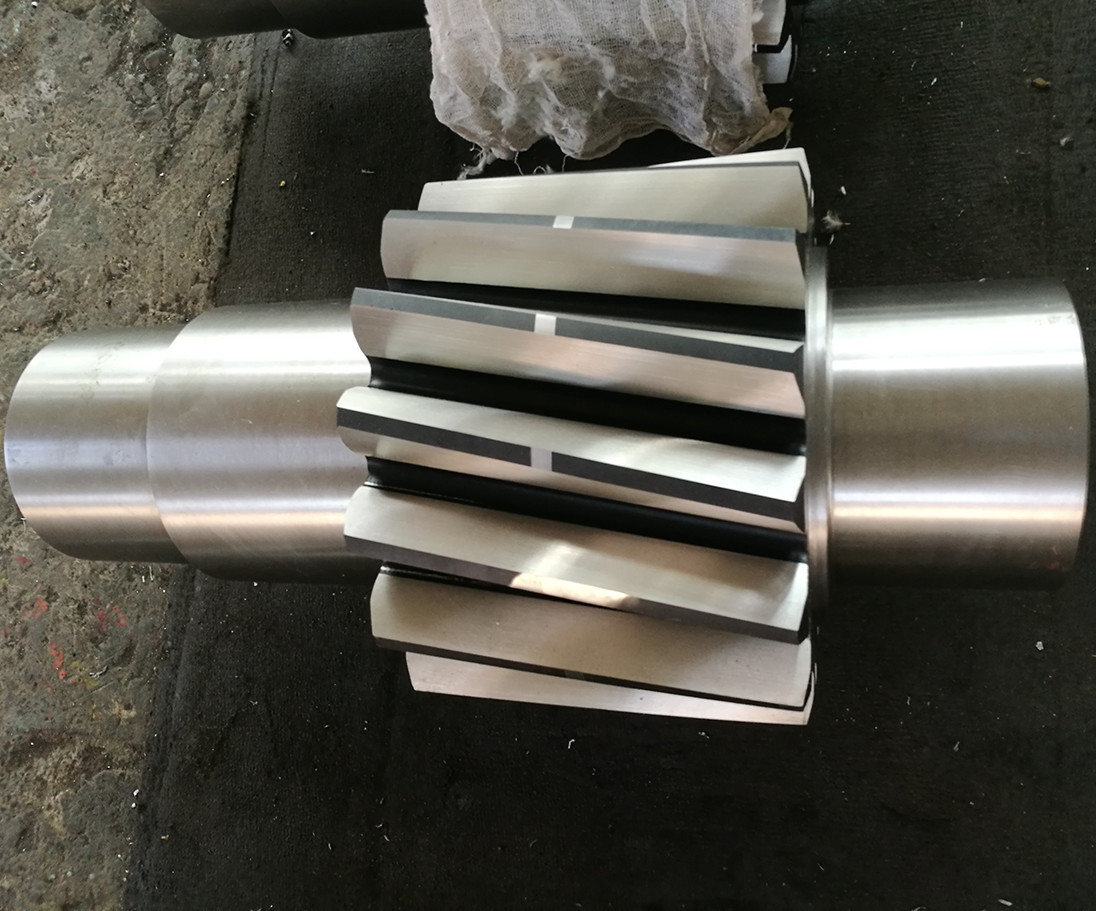

| Produits | Arbre des engrenages |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 6 |
| Nombre de dents (Z) | 21 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
