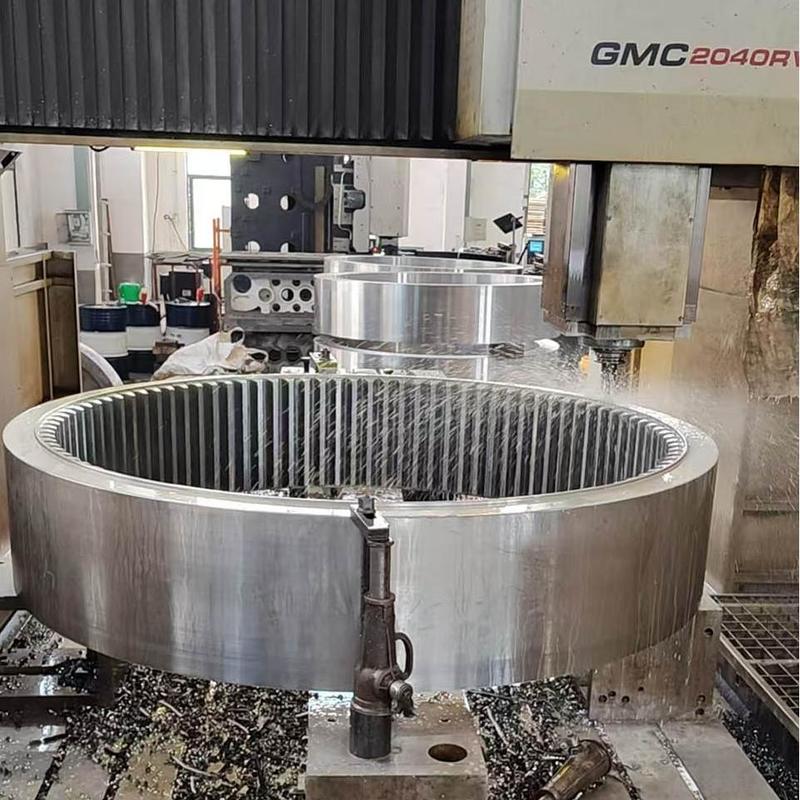

Pièces de précision personnalisées pour l'usinage de l'engrenage d'entraînement interne pour la transmission de puissance

1) Description de l'engrenage droit interne

Les engrenages droits internes sont des engrenages spécialisés conçus pour réaliser une conversion de mouvement et une intégration fonctionnelle spécifiques. Ils servent non seulement de composants de transmission, mais aussi, dans certaines applications, de supports structurels ou de contrôleurs de trajectoire de mouvement.

2) Principe de fonctionnement

Au-delà de la transmission de mouvement rotatif conventionnelle, les engrenages droits internes peuvent atteindre des rapports de réduction de vitesse substantiels au sein de mécanismes spécifiques, tels que les trains épicycloïdaux avec un petit nombre de dents. Leur principe de fonctionnement repose sur la différence du nombre de dents entre l'engrenage planétaire et la couronne dentée interne, ce qui permet d'obtenir un rapport de réduction important grâce à une infime différence de dents.

3) Caractéristiques de l'engrenage droit interne

• Intégration fonctionnelle : Souvent conçus pour servir simultanément de logement de palier, de carter ou d'élément de tambour, réalisant une unification fonctionnelle.
• Conception de la différence de dents : Dans les entraînements harmoniques et les entraînements cycloïdaux, le profil de l'engrenage interne peut ne pas être une courbe en développante, mais une forme de dent spécialisée.
• Méthodes de montage variables : Les engrenages internes peuvent être fixes (tels que les couronnes dentées fixes dans les mécanismes planétaires) ou mobiles.

4) Avantages de l'engrenage droit interne

• Capable d'atteindre des rapports de transmission exceptionnellement élevés : Dans les engrenages sous-coupés, un seul étage peut atteindre des rapports de réduction supérieurs à cent, ce qui se traduit par une structure extrêmement compacte.
• Haute intégration fonctionnelle : Réduit le nombre de composants, simplifiant la structure globale.
• Configurations de mouvement polyvalentes : En fixant l'engrenage interne ou externe, une grande variété de configurations de sortie de mouvement distinctes peuvent être dérivées.

5) Application

Principalement utilisé pour réaliser des fonctions de mouvement spécialisées et des rapports d'engrenage exceptionnellement élevés :

• Réducteur à roue à aubes cycloïdale : L'engrenage interne fonctionne comme la ‘roue à aubes’, s'engrenant avec la roue cycloïdale pour fournir des rapports de réduction élevés et une rigidité exceptionnelle.
• Réducteurs harmoniques : L'engrènement de l'engrenage flexible avec l'engrenage rigide (engrenage interne) est essentiel pour obtenir un mouvement de précision.
• Mécanismes d'indexation pour machines-outils spécialisées : Servant de composants de transmission et de support principaux pour les grandes tables rotatives.
• Débitmètres : Utilisés dans des équipements de mesure spécialisés tels que les débitmètres à engrenages ovales.
