| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG220803101 |
| Quantité de commande min: | 1 morceau |
| Prix: | $30.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | AISI 4140 | Avec: | 25 |
|---|---|---|---|
| Traitement thermique: | Extinction et gâchage | Grade de précision: | Catégorie d'OIN 8-9 |
| Profil: | Rings de vitesses intérieurs | DP: | 12.7 |
| Mettre en évidence: | Engrenage droit externe avec bague interne,couronne dentée interne 12,7 DP |
||

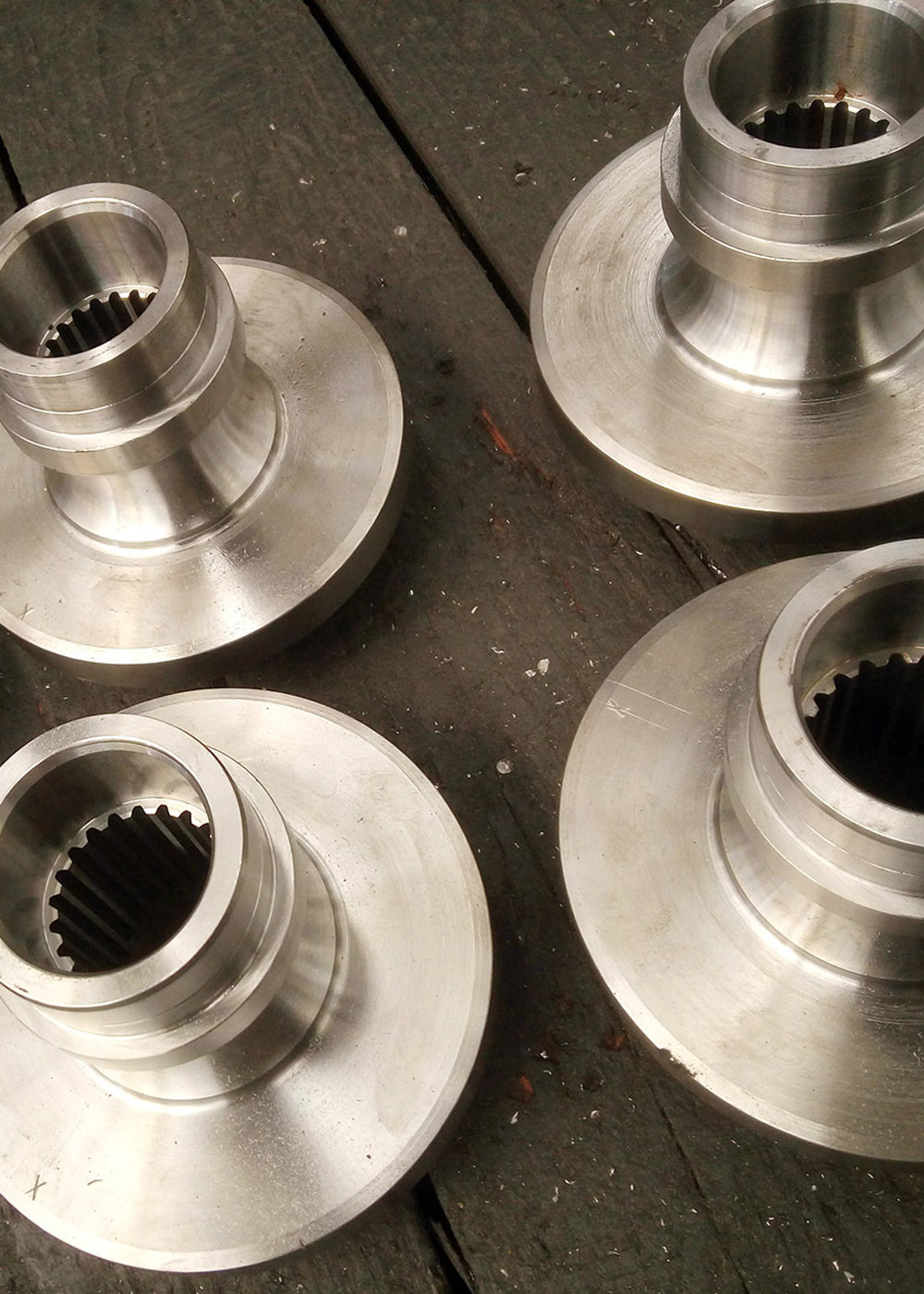

Les engrenages de transmission AISI 4140 engrenages à traction externe avec engrenage à anneau interne
1) Décrit du matériel à anneau interne
Les engrenages internes sont utilisés dans les applications de boîtes de vitesses planétaires,
Les avantages de l'utilisation d'un train d'engrenages planétaire sont les faibles vibrations,
La réduction de la vitesse est élevée et le coût est faible pour l'ensemble de la disposition du train.
Les engrenages à molette interne sont préférés dans les applications où l'espace est une contrainte.
2) Applications des engrenages à anneaux internes
Les utilisations courantes des transmissions planétaires sont les bras robotiques, les transmissions de puissance des véhicules hybrides et les générateurs de turbines.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | * Si nécessaire |
| Module (M) | 2 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
