| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG220802703 |
| Quantité de commande min: | 1 morceau |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 42CrMo | Avec: | 30 mm |
|---|---|---|---|
| Traitement thermique: | Extinction et gâchage | Grade de qualité: | Catégorie d'OIN 8-9 |
| Profil: | Rings de vitesses intérieurs | Module: | 2 |
| Mettre en évidence: | Vitesses coupées hélicoïdales avec les cannelures spirales,Vitesses coupées hélicoïdales externes,La coupe hélicoïdale embraye avec la vitesse interne |
||

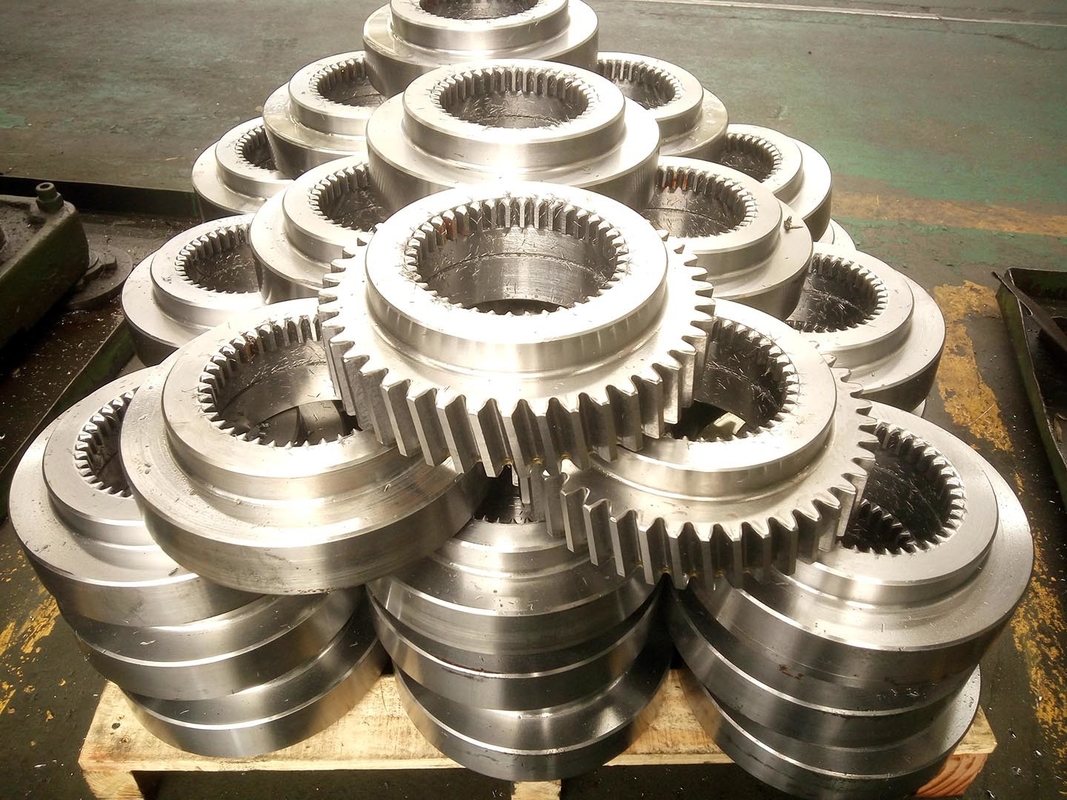

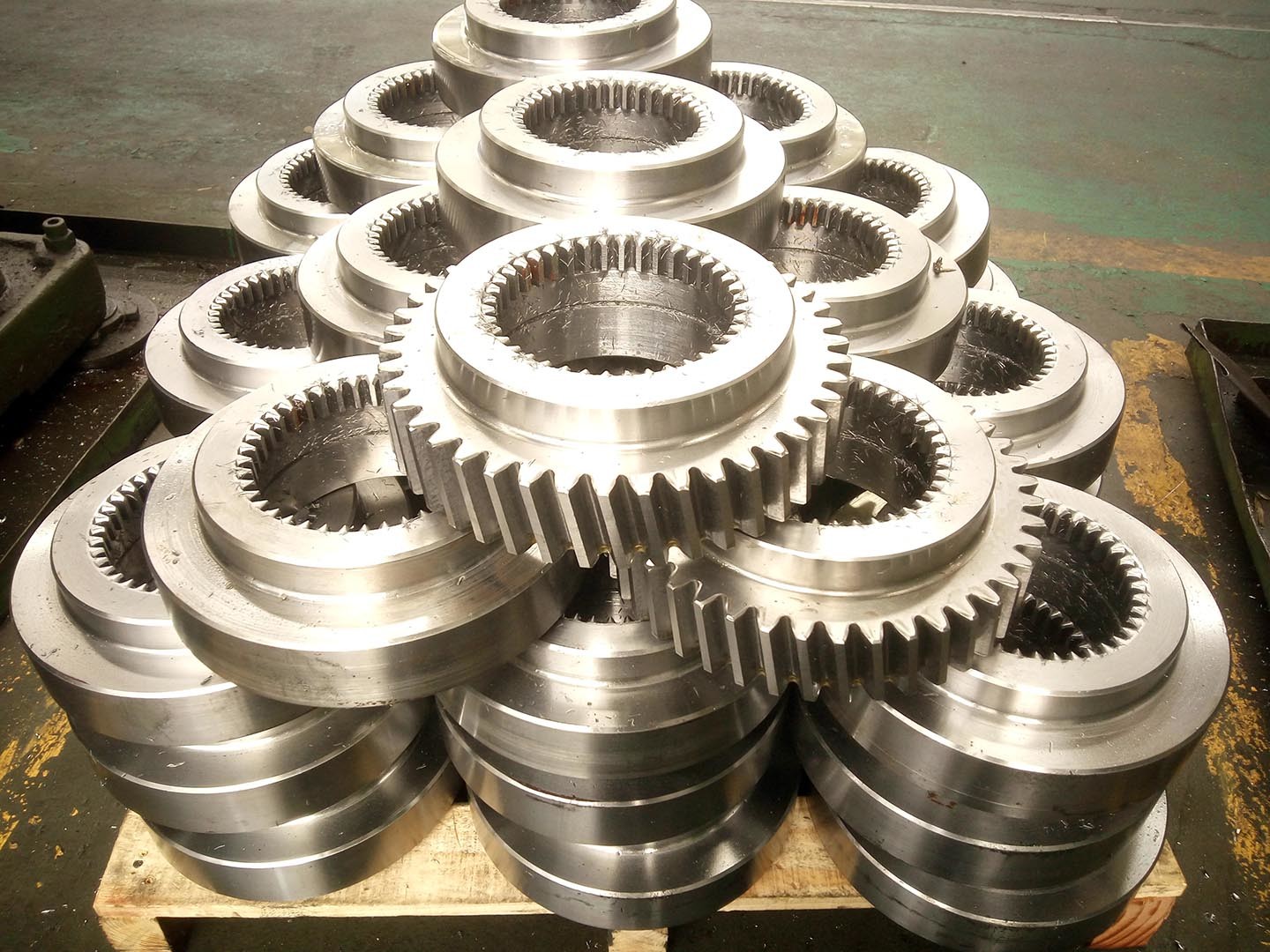

Description des engrenages internes
Les engrenages internes sont des dents générées dans le diamètre interne d'un cylindre tandis que les engrenages externes ont
Les dents de vitesses générées sur le diamètre extérieur du composant.
Parmi les engrenages, seuls deux peuvent être fabriqués à la fois comme engrenages internes et externes, les engrenages spiraux et hélicoïdaux.
Bien que les engrenages internes soient idéaux pour les applications de transmission de haute puissance dans de petites dimensions globales,
il existe des contraintes de conception qui doivent être prises en compte pour obtenir les avantages offerts par les engrenages internes.
Les engrenages internes sont utilisés dans les applications de boîtes de vitesses planétaires,
Les avantages de l'utilisation d'un train d'engrenages planétaire sont les faibles vibrations,
La réduction de la vitesse est élevée et le coût est faible pour l'ensemble de la disposition du train.
Les engrenages à molette interne sont préférés dans les applications où l'espace est une contrainte.
Certaines des utilisations courantes des transmissions planétaires sont les bras robotiques, les transmissions de puissance des véhicules hybrides
Les engrenages internes peuvent également être coupés dans des engrenages hélicoïdaux, tout comme les engrenages externes peuvent être coupés dans des engrenages hélicoïdaux.
Ces types d'engrenages internes peuvent être trouvés dans certains entraînements internes, les paires simples, les entraînements différentiels internes et
JeDes boîtiers spéciaux doivent être conçus pour accueillir l'engrenage interne.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 4 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
