| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG23010101 |
| Quantité de commande min: | 1 morceau |
| Prix: | $300.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | AISI4140/42CrMo | Traitement thermique: | Extinction et gâchage |
|---|---|---|---|
| Dureté: | 230-260 HB | Grade de qualité: | Catégorie d'OIN 8-9 |
| Type de profil: | Vitesse interne | Module: | 2 |
| Mettre en évidence: | Engrenages de transmission internes de dent forgés,Engrenages de transmission de dent d'AISI 4140,260 engrenages de transmission de dent de HB |
||

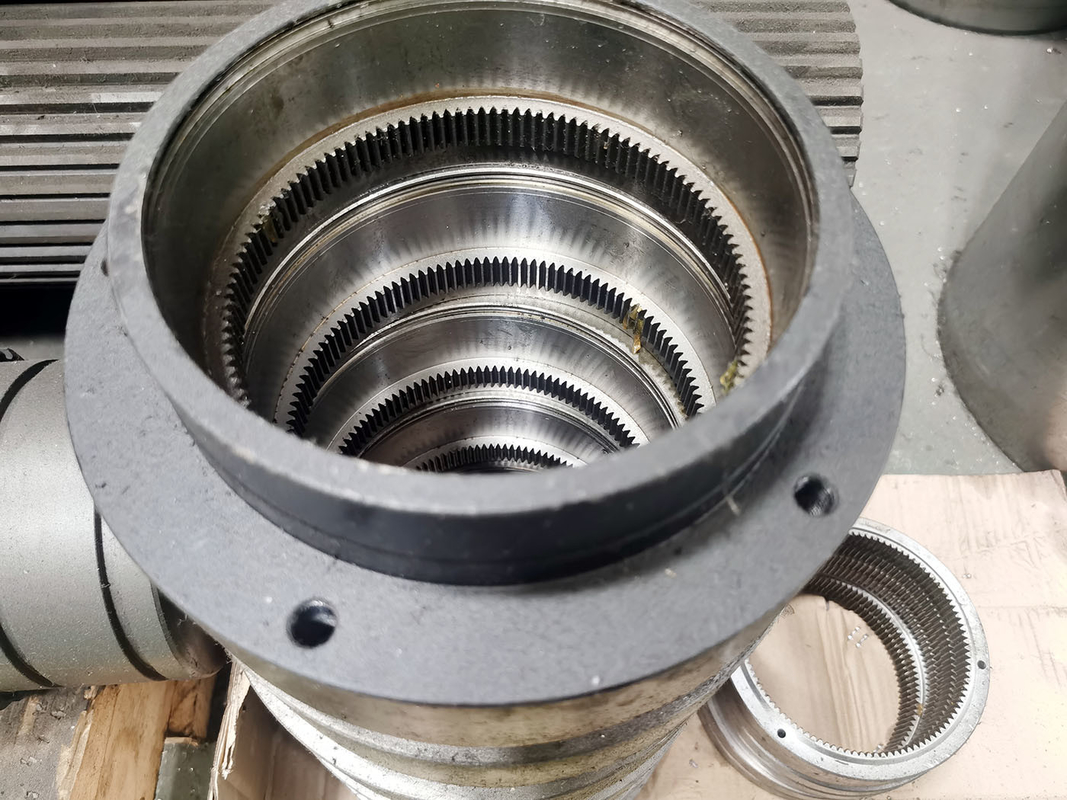

AISI 4140 Forgeage des engrenages, engrenages à entraînement interne, engrenages de transmission
1) Description de l'engrenage intérieur
engrenage interne/engrenage annulaire ayant des dents sur la surface interne de son bord.
L'engrenage interne est toujours en rapport avec l'engrenage externe.
2) Caractéristiques de l'engrenage intérieur
a) Dans les engrenages extérieurs, la rotation se fait dans des directions opposées.
Lorsqu'un engrenage interne est relié à un engrenage externe, la rotation se fait dans la même direction.
b) Les engrenages internes sont actionnés par de petits engrenages externes.
c) Permet une conception compacte du système de la machine.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | * Si nécessaire |
| Module (M) | 2 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
