Les engrenages de transmission, les engrenages à freinage interne de qualité ISO 8 et les engrenages en forme

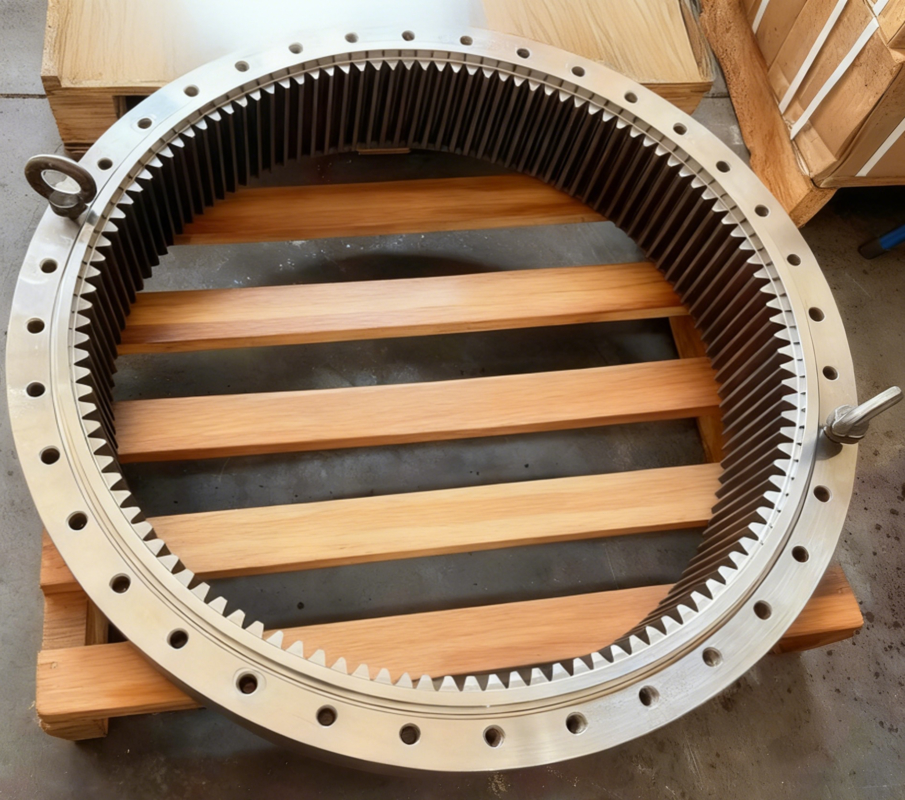

1) Description de l'engrenage droit interne

Du point de vue de la transmission, les engrenages droits internes constituent des composants de transmission très efficaces, capables d'obtenir un engagement simultané de plusieurs dents et possédant une capacité de charge robuste. En enfermant la zone d'engrènement à l'intérieur de l'engrenage, ils optimisent le trajet de transmission de la force.

2) Principe de fonctionnement

Pendant l'engrènement, la ligne de contact des paires d'engrenages internes est plus longue, tandis que le nombre de paires de dents engagées est généralement supérieur à celui de l'engrènement externe. Lorsque la force est transmise du pignon à la couronne, la direction de la force appliquée est plus propice à la réduction de la charge radiale sur les roulements, minimisant ainsi les pertes par frottement.

3) Caractéristiques de l'engrenage droit interne

• Engrènement multi-dents : En raison de leur relation de courbure, le rapport de recouvrement est généralement élevé, ce qui se traduit par une transmission plus fluide.
• Flux de puissance enfermé : La force de transmission circule en interne, offrant une rigidité structurelle supérieure.
• Exigences de haute précision d'usinage : L'usinage et l'inspection des engrenages internes sont plus difficiles que ceux des engrenages externes, nécessitant le brochage, le taillage à la fraise-mère ou des équipements d'usinage spécialisés.

4) Avantages de l'engrenage droit interne

• Haut rendement de transmission : Grâce aux faibles taux de glissement et à l'engrènement multi-dents, le rendement est généralement supérieur à celui des engrenages à engrènement externe de spécifications équivalentes.
• Capacité de charge élevée : Les lignes de contact étendues et la répartition de la charge sur plusieurs dents permettent la transmission d'un couple plus important.
• Fonctionnement en douceur et faible bruit : Un recouvrement élevé réduit les chocs et les vibrations.
• Réduction des forces radiales : L'amélioration des conditions de charge des roulements prolonge la durée de vie des roulements.

5) Application

Convient aux applications exigeant un rendement de transmission élevé, un fonctionnement en douceur et une capacité de charge :

• Systèmes de transmission à grande vitesse : Tels que les unités d'augmentation de vitesse pour les turbines à gaz et les compresseurs centrifuges.
• Mécanismes de répartition de puissance à couple élevé : Servant de composants de transmission centraux dans les systèmes de répartition de puissance pour les machines lourdes.
• Systèmes servo de haute précision : Nécessitant des boîtes de vitesses de précision avec un faible jeu et une grande rigidité.
