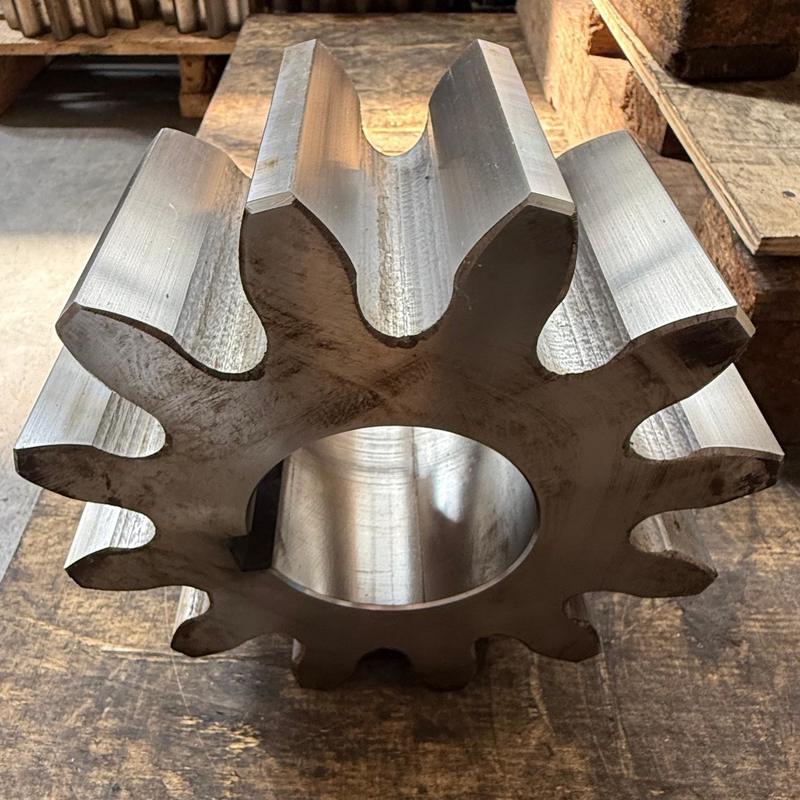

Des engrenages de traction de précision pour une longue durée de vie
  • Des engrenages de traction de précision pour une longue durée de vie

Des engrenages de traction de précision pour une longue durée de vie

Lieu d'origine CHINE
Nom de marque YIZGEAR
Détails du produit
Pignon:
Dentissage à l'équipement
Type de profil:
Supporter
Freins:
Automatique et manuel actionnés
Application:
Automatisation industrielle
Type d'équipement:
Spirer
Emballage:
Contreplaqué
Mettre en évidence:

engrenages à éperons de transmission de haute précision

,

engrenages de transmission à longue durée de vie pour le meulage

,

engrenages à éperons résistants pour transmission

Conditions de paiement et d'expédition
Quantité de commande min
20 sets
Détails d'emballage
Caisse en contreplaqué
Délai de livraison
35 jours
Conditions de paiement
L / C, T / T
Capacité d'approvisionnement
500 ensembles / mois
Description du produit

1.Description des engins de traction

Dans le domaine de la miniaturisation, les engrenages à éperons sont des composants de base de la micro-transmission caractérisés

par leurs dimensions minuscules (généralement avec des modules allant de 0,1 à 1 mm) et leurs exigences de précision,

trouver une large application dans les micro-appareils de précision.

2. Caractéristiques clés

Ces engrenages, caractérisés par leurs dimensions compactes et leur construction légère, permettent d'obtenir une précision du profil dentaire

Leurs avantages incluent la vitesse de transmission précise

et la transmission du couple dans des espaces confinés, offrant des temps de réponse rapides et une faible dissipation d'énergie.

Ils démontrent une forte compatibilité avec des composants tels que des moteurs et des roulements miniatures,

faciliter l'intégration de systèmes de micro-transmission compacts.

3Principe de fonctionnement

Les techniques d'usinage de précision (par exemple, coupe de fil, engrenage de précision, gravure laser) assurent la précision du profil dentaire

Lorsqu'il est relié à des micro-actionneurs (par exemple, à des micro-moules), le dégagement de contact minimal entre les dents est réduit à un minimum.

et l'engagement de profil dentaire de haute précision permettent une transmission de puissance à faible bruit et vibration, pour répondre aux micro-appareils"

les exigences en matière de précision de transmission et de compacité spatiale.

4.Applications

Systèmes d'entraînement de mise au point dans les caméras des smartphones, engrenages d'entraînement conjoints pour les microrobots, mécanismes de transmission à réglage fin

dans les cardans de drones, les engrenages de micro-transmission dans les endoscopes médicaux et les engrenages de comptage/réglage dans les instruments de précision.

Spécifications techniques

Produits Traction à traction
Fabriqué sur mesure
Type de profil d'engrenage engrenages cylindriques
Fabrication de dents d'engrenage Le broyage des engins
Dentissage à l'équipement
Module (M) La coutume
Nombre de dents (Z) La coutume
Angle de pression (α) La coutume
Angle de la hélice (β)
Grade de précision des dents Niveau ISO 6 à 7
Traitement thermique Carburation
Dureté de surface 58 à 62 HRC

Comparaison des catégories de codes de l'acier

Comparaison des codes de qualité de l'acier
Chine/Royaume-Uni ISO (en anglais) Le GOST Pour l'ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 Pour les appareils à commande numérique 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 La SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 La SNCM420



Des engrenages de traction de précision pour une longue durée de vie 0
