| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | RG22081002 |
| Quantité de commande min: | 50 PCs |
| Prix: | $20/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 45 jours |
| Conditions de paiement: | L/C, T/T, D/P, Western Union |
| Capacité d'approvisionnement: | 2000 ensembles/mois |
| Matériel: | 40Cr | Couleur: | Noir |
|---|---|---|---|
| Longueur: | 1550 MM | Largeur: | 25 mm |
| Module: | 0.5 à 10 modules | Angle de pression: | 20° |
| Mettre en évidence: | Supports et pignons de pignons droits,supports 40Cr et pignons droits en acier,Supports et pignons automatiques de porte |
||

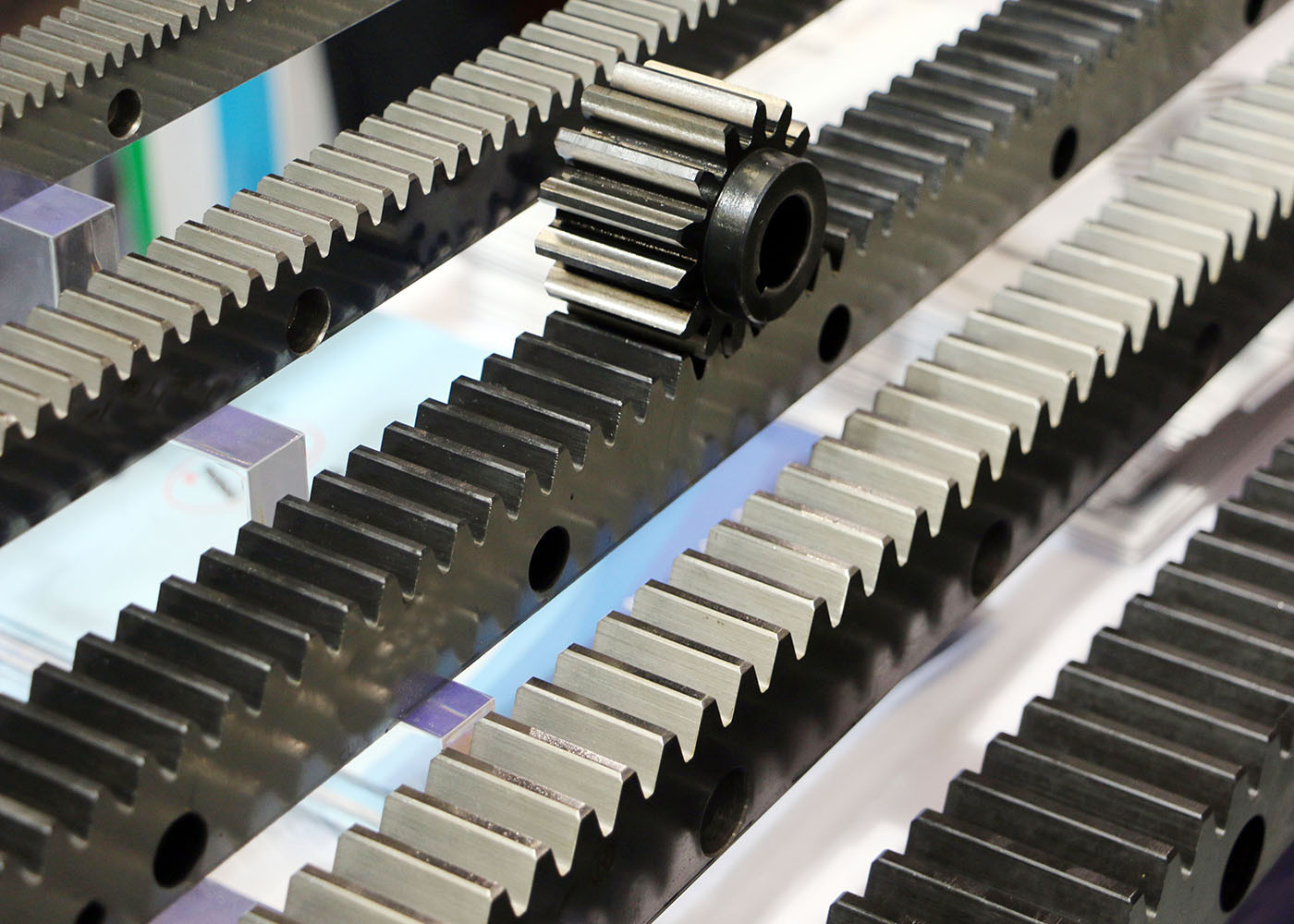

1) Description du matériel de support et du pignon
Le rack and pinion est un type d'actionneur linéaire composé d'un engrenage / pinion circulaire engageant un
Les engrenages (le rack), qui fonctionnent pour traduire le mouvement rotatif en mouvement linéaire.
La rotation provoque une conduite linéaire du support.
Une traction rack et pinion peut utiliser à la fois des engrenages droits et des engrenages hélicoïdaux.
2) Caractéristiques des engrenages de support et des épingles
Le support transporte directement la pleine charge de l'actionneur et donc le pignon motopropulseur est généralement petit,
Cette force, donc le couple, peut encore être substantiel
et donc il est courant qu'il y ait un engrenage de réduction immédiatement avant cela par un engrenage ou
Les engrenages rack ont un rapport plus élevé et nécessitent donc un couple de conduite plus élevé que les actionneurs à vis.
| Produits | Les engrenages et les épingles |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Les engrenages de support |
| Produits manufacturés | Traction des engins |
| Le grincement des dents | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision | Niveau ISO 8 à 9 |
| Traitement thermique | Durcissement par induction |
| Dureté de surface | 200 à 230HB/ 40 à 45 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
