| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Compatibility: | Universal | Steel Type: | Forging Steel |
|---|---|---|---|
| Heat Treatment: | Carburizing | Manufacturing Method: | Milling |
| Internal Type: | Spline | Tooth Number: | Custom |
| Mettre en évidence: | Les engrenages à entraînement à vitesse constante,Les engrenages de freinage de décélération,Les engrenages à entraînement d'accélération |
||

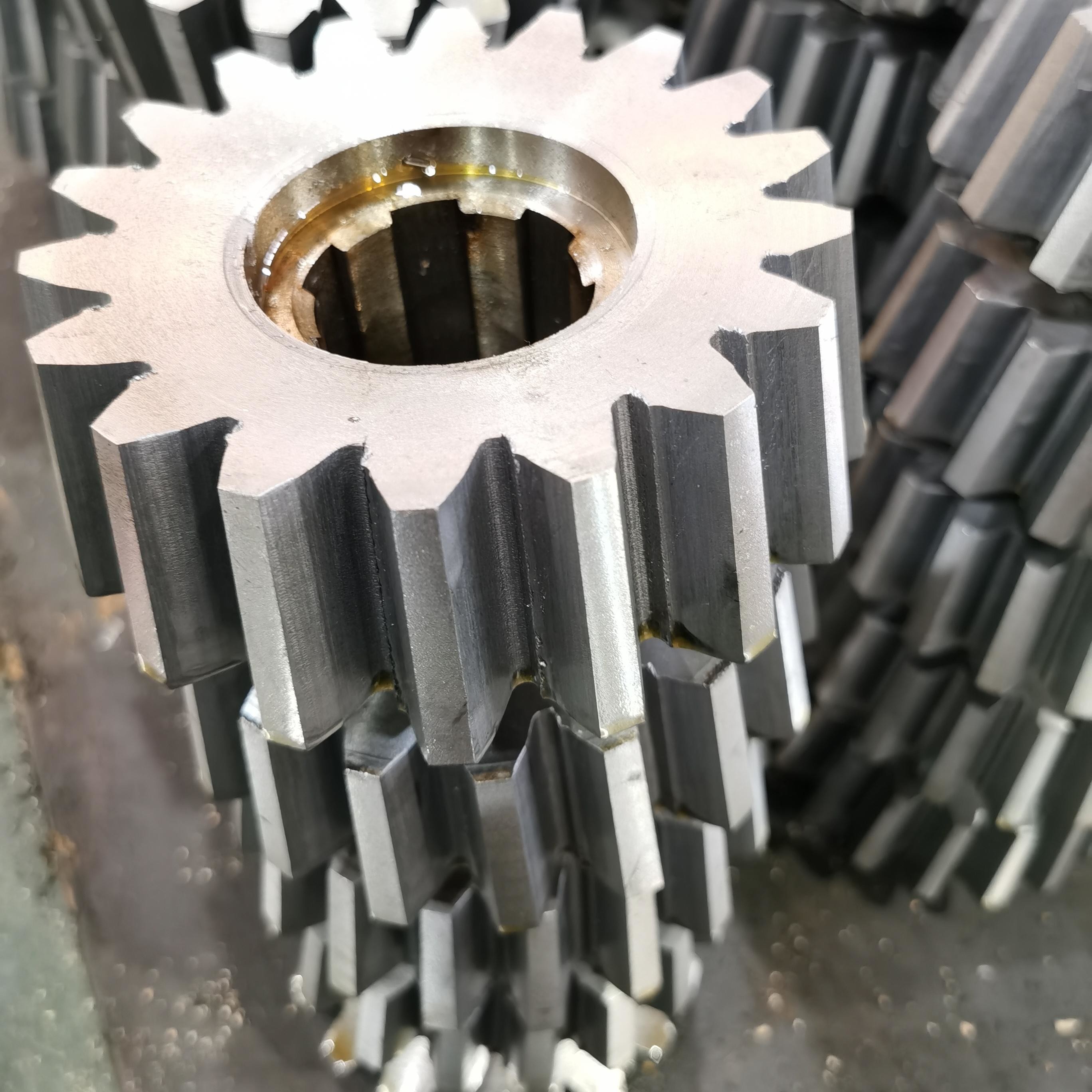

1) Description de l'engrenage à entraînement
Les engrenages droits sont des composants fondamentaux largement utilisés dans les équipements mécaniques pour la transmission d'énergie.
Ils permettent de transférer le couple et la vitesse de rotation par le biais du maillage des dents.
2) Caractéristique du train d'entraînement
a) Convient pour les scénarios nécessitant une transmission parallèle par arbre.
b) Peut réaliser une décélération, une accélération ou une transmission à vitesse constante.
c) Capables de résister à de grandes charges radiales.
3) Avantages du train d'entraînement
a) Il est largement utilisé dans les équipements d'automatisation industrielle et présente une fiabilité élevée.
b) Le bruit et les vibrations sont relativement faibles, ce qui le rend approprié pour les scénarios où un fonctionnement en douceur est requis.
c) La structure est simple et facile à personnaliser en fonction des différentes conditions de travail.
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 1.5 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
