| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| À engrenages: | Pignon droit | Type de cannelure: | Splende à face droite |
|---|---|---|---|
| Type de profil: | Rings extérieurs | Hradness (légèreté): | 220-260 HB |
| Pignon: | Dentissage à l'équipement | Les dents numérotent: | La coutume |
| Mettre en évidence: | engrenages de transmission cylindriques,Les engrenages de transmission de catégorie ISO 6-7,Les engrenages de transmission à transfert de mouvement lisse |
||

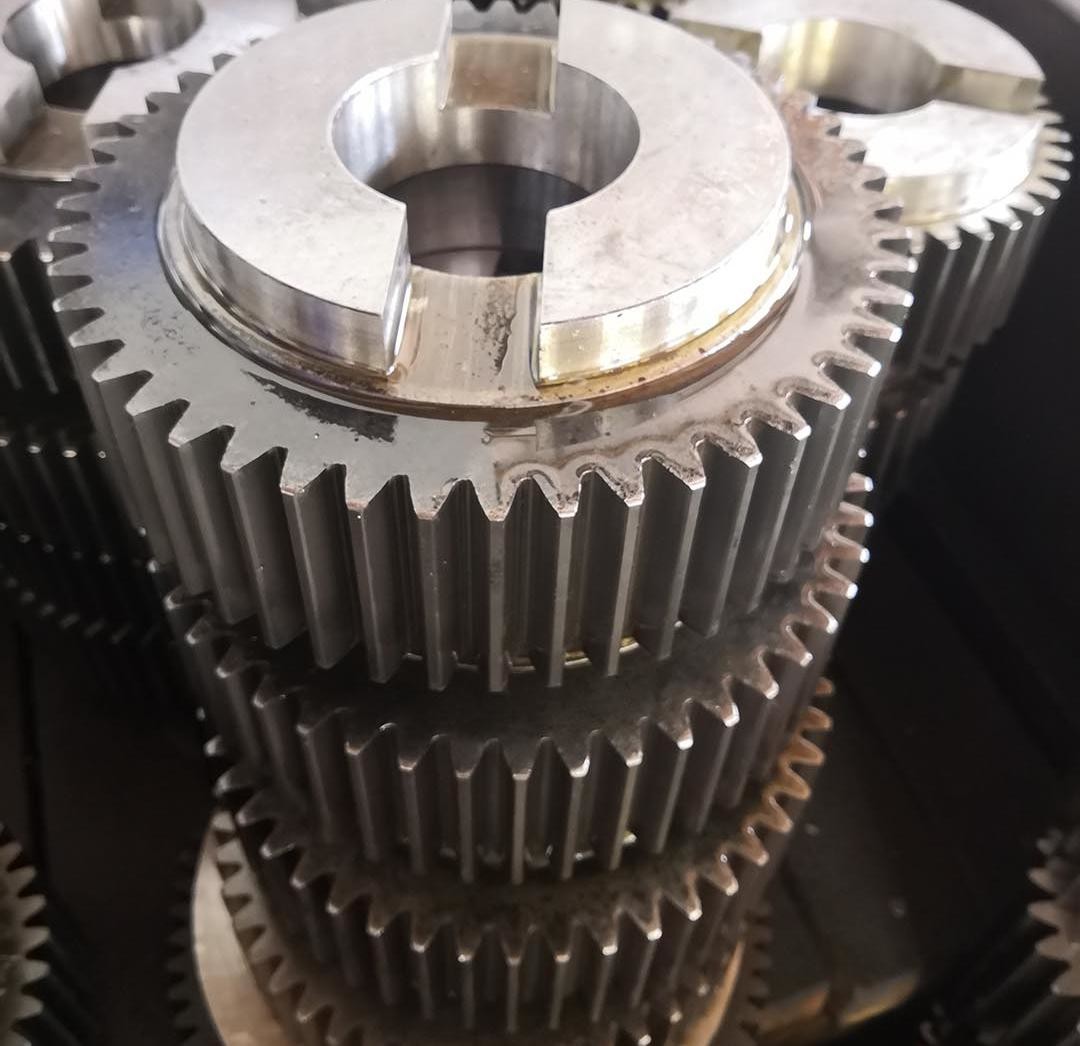

1) Description de l'engrenage à entraînement
Un engrenage à éperons est un engrenage cylindrique dont la ligne dentée est parallèle à l'axe de l'engrenage.
Il transmet la puissance et le mouvement par l'engagement des dents et est le type d'engrenage le plus basique.
2) Caractéristique du train d'entraînement
a) La direction des dents est parallèle à l'axe et le processus de mise en maille est simple et direct.
b) Pendant la transmission, les deux arbres doivent être strictement parallèles.
c) Le rapport de transmission instantanée est constant et le transfert de mouvement est lisse.
3) Avantages du train d'entraînement
a) Le processus de conception et de fabrication est mature et à faible coût.
b) L'efficacité de transmission est élevée, atteignant généralement plus de 98%.
c) Il est facile à installer et à entretenir et a des exigences relativement faibles en matière de précision d'assemblage.
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 1.5 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
