| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 20 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Compte de cannelure d'entrée: | 10 | Type de fabrication: | Meulage de vitesse |
|---|---|---|---|
| Largeur de vitesse: | 22 mm | Nombre de dent: | 32 |
| Largeur de dents: | 90 | Matériel: | Acier |
| Mettre en évidence: | Les engins de traction pour charges lourdes,Appareil d'entraînement de traitement thermique par carburation,Les engins à traction de catégorie ISO 6-7 |
||

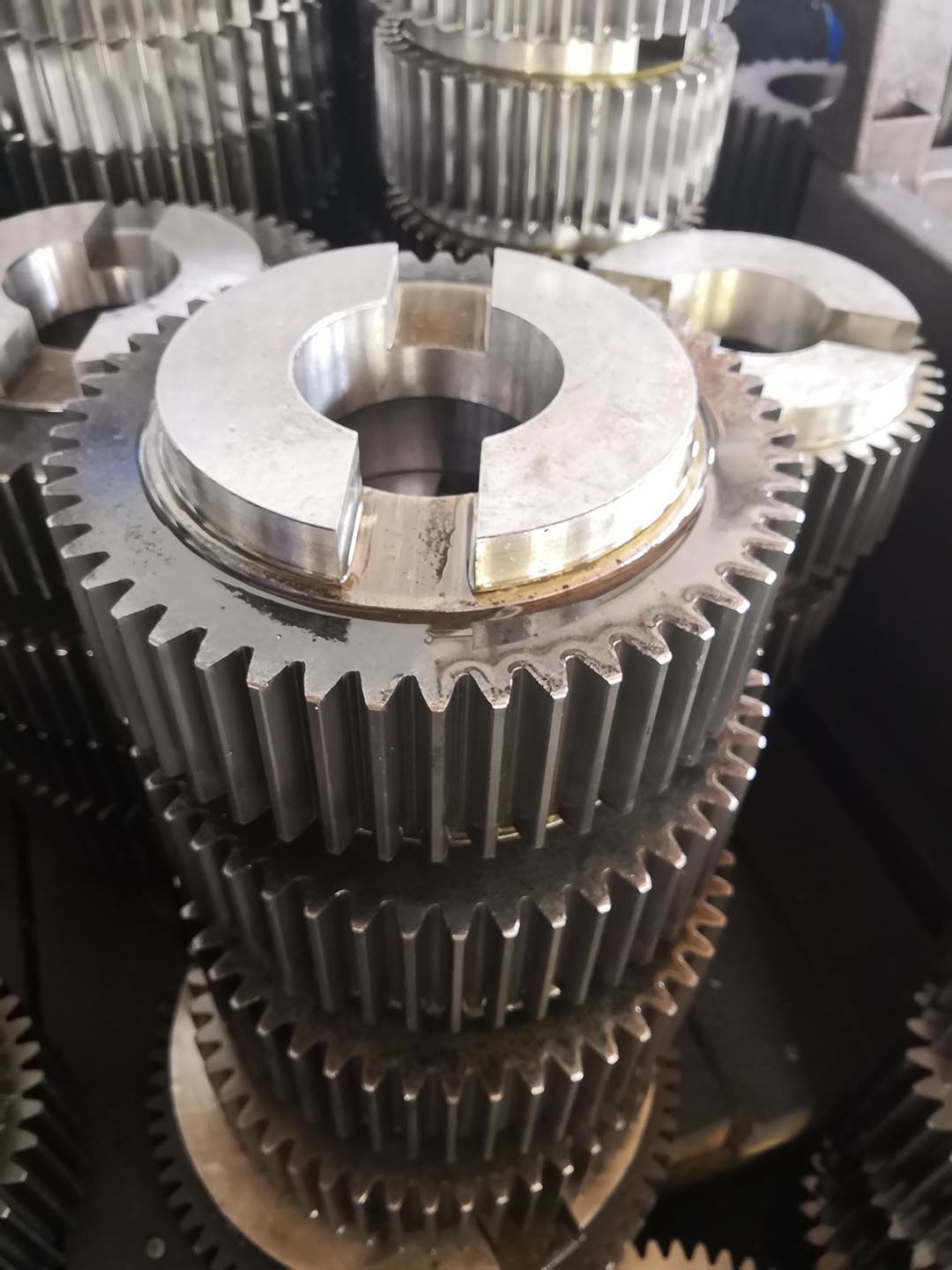

1) Description de l'engrenage à entraînement
Les engrenages droits sont le type d'engrenages le plus largement utilisé dans la transmission industrielle,
et sont particulièrement adaptés aux applications nécessitant des vitesses modérées et des exigences de faible bruit,
et pas besoin d'un contrôle strict du bruit.
2) Caractéristique du train d'entraînement
a) Les produitsIl y aura des chocs et des bruits importants pendant le maillage.
b) La capacité de charge est relativement faible.
c) La plage applicable de vitesse de rotation et de puissance est relativement étroite.
3) Avantages du train d'entraînement
a) Les produitsHaute fiabilité à basse vitesse et sous lourde charge
b) Compact, avec peu d'espace occupé
c) Un degré élevé de normalisation et une bonne interchangeabilité
d) Convient pour les systèmes de transmission de différentes tailles
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 1.5 |
| Nombre de dents (Z) | 32 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
