| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Méthode de fabrication: | Fraisage de vitesse | Largeur de vitesse: | 22 mm |
|---|---|---|---|
| Code en acier: | 20CrMnTi | Taille: | Disponible en différentes tailles |
| Pignon: | Dentissage à l'équipement | Traitement thermique: | Extinction et gâchage |
| Mettre en évidence: | Les engrenages de transmission à profil dentaire,engrenages de transmission à maillage lisse,Les engrenages de transmission à profil dentaire inclusif droit |
||

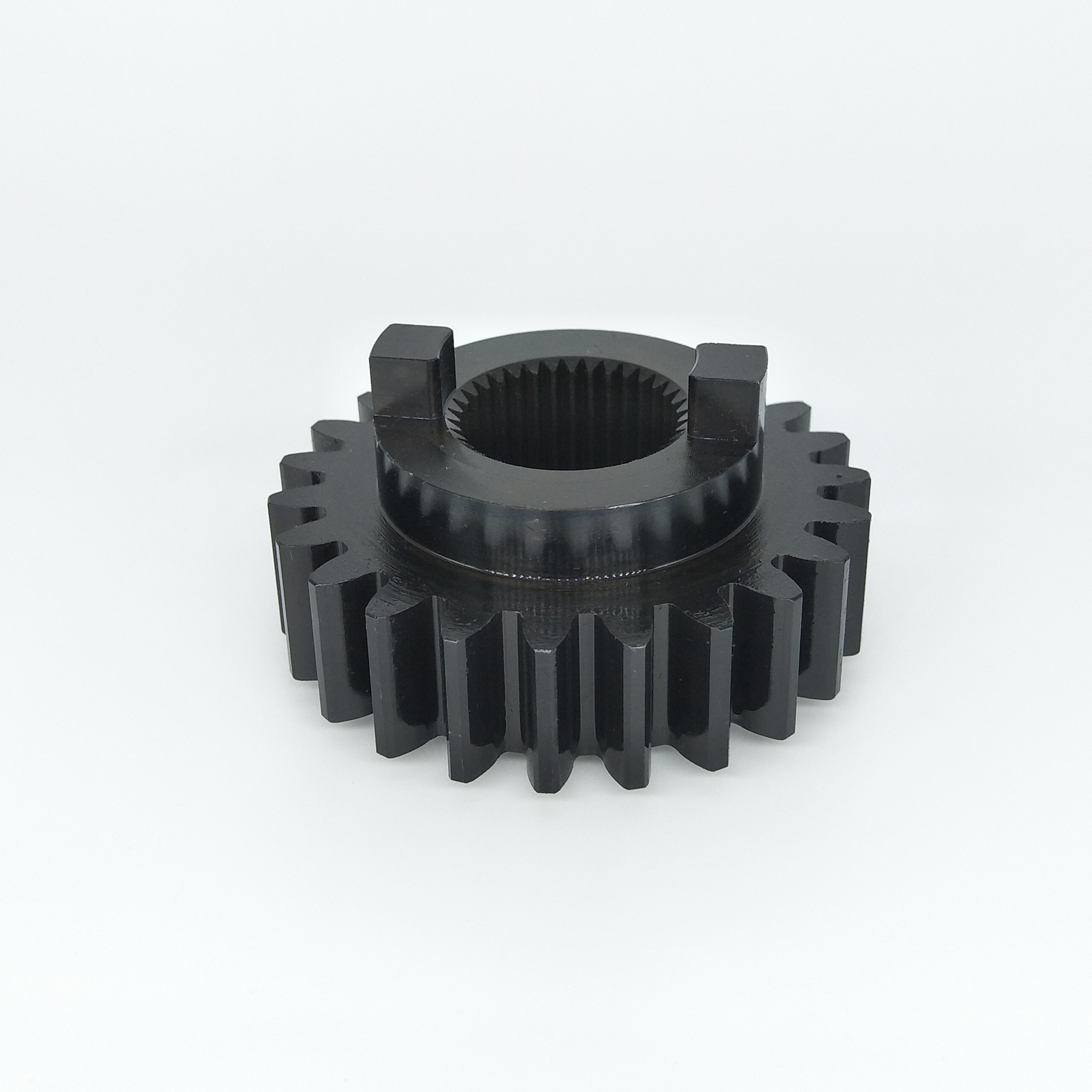

1) Description de l'engrenage à entraînement
L'engrenage à éperons est le type le plus basique d'engrenage cylindrique.
Sa ligne de dent est parallèle à l'axe des engrenages,et son profil dentaire est une courbe involute droite.
2) Caractéristique du train d'entraînement
a) Le profil de la dent est de forme involute simple en ligne droite.
b) Pendant le maillage, toute la largeur de la dent entre en contact simultanément.
c) Ne peut être utilisé que pour la transmission entre arbres parallèles.
3) Avantages du train d'entraînement
a) La structure est la plus simple et le coût de fabrication le plus bas.
b) L'efficacité de transmission est aussi élevée que 9899%
c) Aucune force axiale n'est générée et la conception du roulement est simple.
d) Facile à traiter et à entretenir.
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | 1.5 |
| Nombre de dents (Z) | 12 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
