| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Méthode de fabrication: | Usinage/formation de vitesse | À engrenages: | Vitesse interne |
|---|---|---|---|
| Grade de précision: | Catégorie d'OIN 8-9 | Nombre de dents: | 15 |
| Grade de qualité: | Catégorie d'OIN 8-9 | Application du projet: | Boîte de vitesses interne |
| Temps de production: | 35 jours | ||
| Mettre en évidence: | Maintien simple du train d'entraînement,Dispositif d'entraînement interne sur mesure,Le train de roulement à traction interne cylindrique |
||

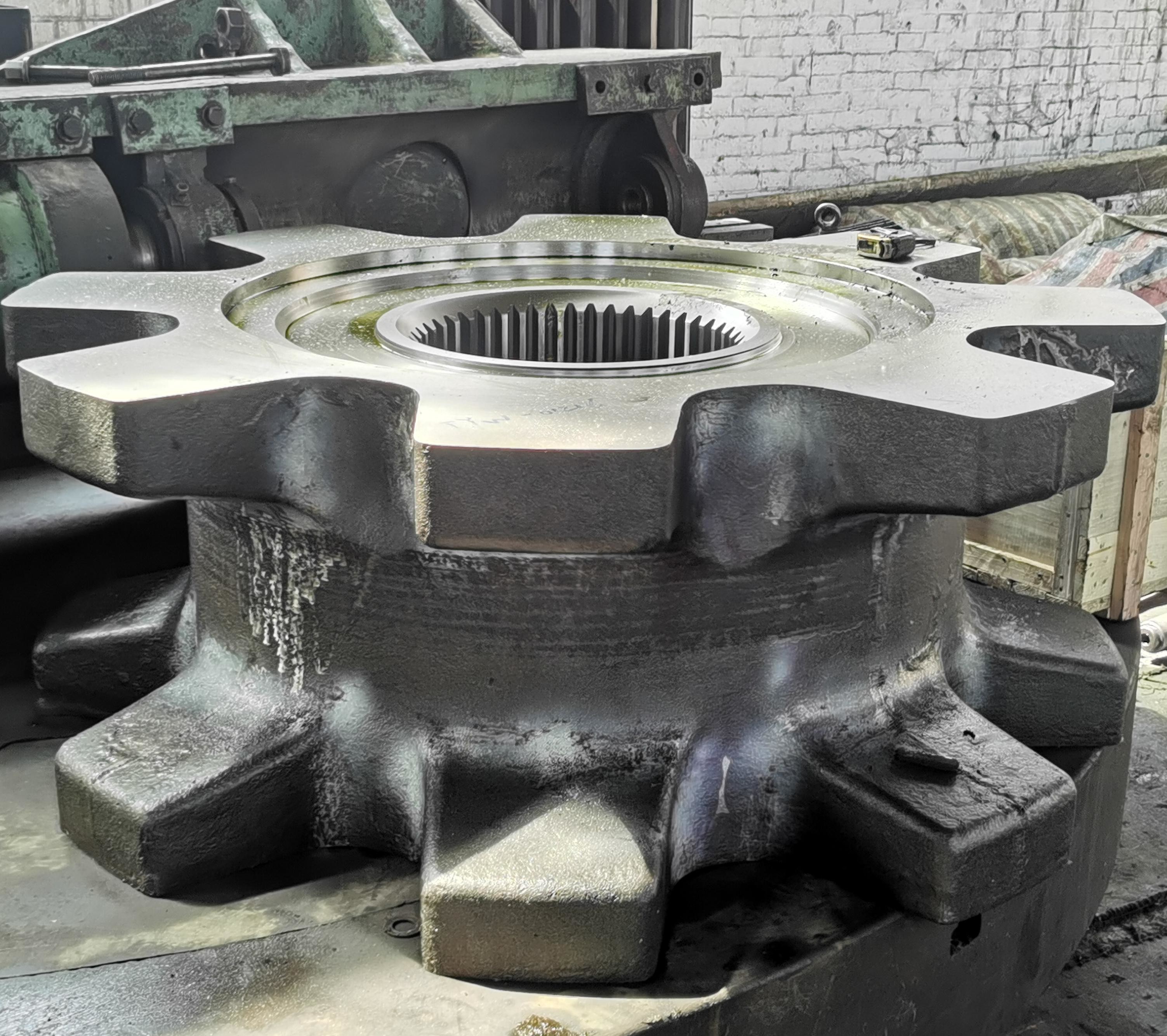

1)Descriptions du matériel interne
La dent droite interne est une forme de base d'un engrenage interne, et il a des caractéristiques uniques par rapport aux types
tels que les dents en forme de cône interne et les dents internes de l'os de harengue.
2) Caractéristiques du train intérieur
a) Les produitsLes dents droites n'ont pas de force axiale, ce qui simplifie la conception du roulement, tandis que les dents bissules vers l'intérieur génèrent une poussée axiale.
b) Le coût de traitement est inférieur à celui de l'engrenage bisculaire interne, mais sa capacité de charge et ses performances de réduction du bruit sont légèrement inférieures.
3)Avantages du matériel interne
a) Les produits Économique: faible coût de traitement, adapté aux scénarios de charge moyenne et faible avec des contraintes budgétaires.
b) L'entretien est simple: il n'y a pas de problème de déplacement axial, et l'assemblage et le débogage sont plus faciles.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 0.5 à 25 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
