| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Grade de qualité: | Catégorie d'OIN 8-9 | Profil de dent: | La norme |
|---|---|---|---|
| Matériel: | Acier | Profil de l'engrenage: | Vitesse interne |
| Profil: | Rings de vitesses intérieurs | Module: | 4 |
| Mettre en évidence: | 25 Réglage interne du module,Équipement équipement interne,Machines équipements internes |
||

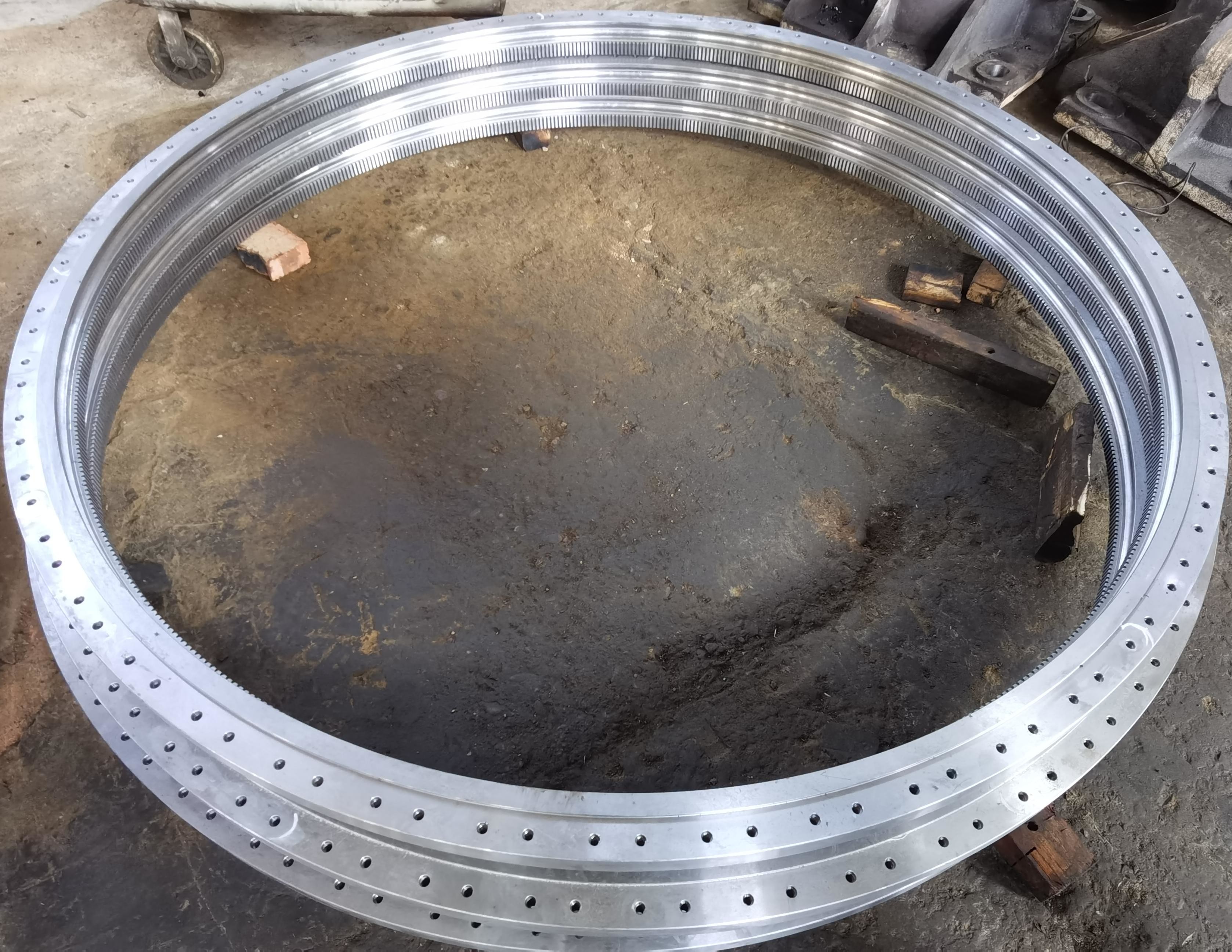

1)Descriptions du matériel interne
Les engrenages d'entraînement internes sont largement utilisés comme composants de transmission dans des dispositifs tels que les réducteurs, les boîtes de vitesses planétaires et les roulements tournants.
2) Caractéristiques du train intérieur
a) Les produits Le traitement des engrenages internes est plus difficile que celui des engrenages externes. Des outils spéciaux sont nécessaires pour éviter les interférences.
b) La dureté et la précision sont généralement améliorées par des procédés tels que l'éteinte et le broyage des engrenages.
3)Avantages du matériel interne
a) Les produits Intégration multifonctionnelle: Capable d'exécuter simultanément les fonctions de transmission et de support.
b) Adapté à des dispositions complexes: le maillage interne permet une conception coaxiale pour l'entrée/sortie de puissance, simplifiant la structure du système.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 0.5 à 25 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
