| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Grade de qualité: | Catégorie d'OIN 8-9 | Méthode de fabrication: | Usinage/formation de vitesse |
|---|---|---|---|
| Angle de pression: | 20 degrés | Profil de dent: | Dent |
| Module: | 10 | À engrenages: | Vitesse interne |
| Mettre en évidence: | Résistance élevée à l'usure,Les engrenages à forme d'entraînement |
||

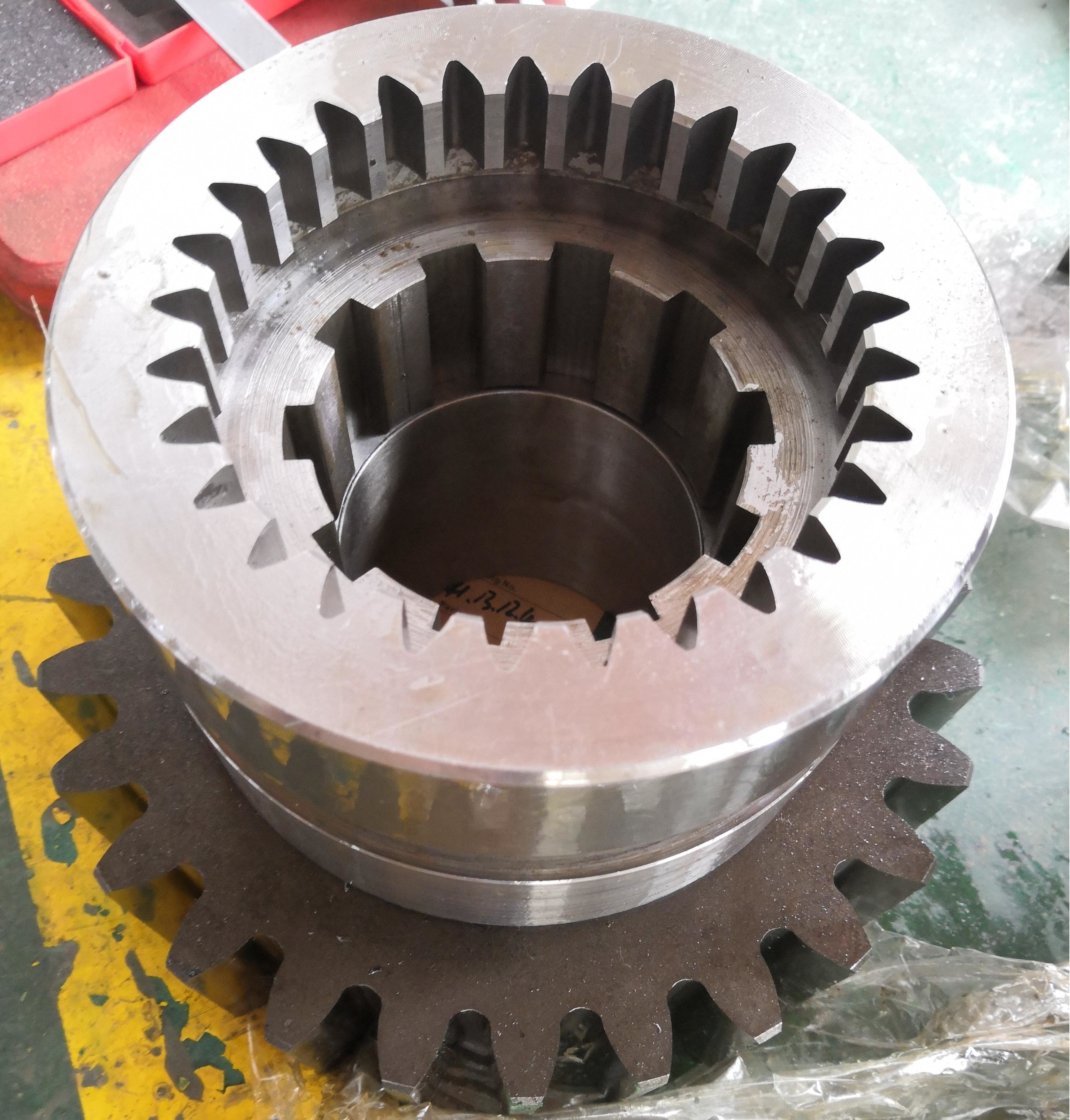

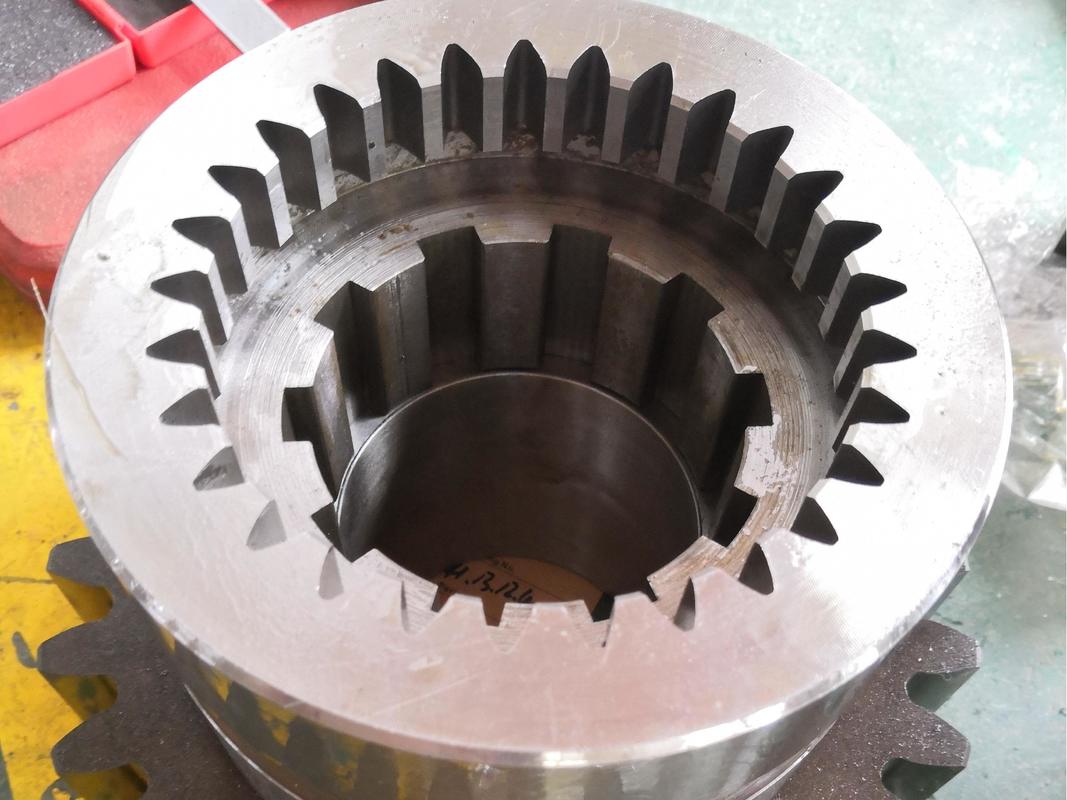

1)Descriptions du matériel interne
Les engrenages internes sont des engrenages internes qui doivent être traités par des méthodes telles que le dépôt, le brochage ou la coupe de fil.
Elles exigent une grande précision tant des outils que des machines-outils.
2) Caractéristiques du train intérieur
a) Les produits Le traitement des engrenages internes est plus difficile que celui des engrenages externes. Des outils spéciaux sont nécessaires pour éviter les interférences.
b) La dureté et la précision sont généralement améliorées par des procédés tels que l'éteinte et le broyage des engrenages.
3)Avantages du matériel interne
a) Les produits Option haute précision: grâce à la technologie de broyage des engrenages, il peut atteindre le niveau de précision IT5-IT6, répondant aux exigences de transmission précise.
b) Taux élevé d'utilisation des matériaux: la structure interne des engrenages permet de réduire les déchets de matériaux et convient à la production de masse.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 0.5 à 25 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
