| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| fabrication: | Formation des engrenages | Module: | 1.5 |
|---|---|---|---|
| Profil de l'engrenage: | Vitesse interne | Angle de pression: | 20 degrés |
| Grade de précision: | Catégorie d'OIN 8-9 | Traitement thermique: | D'autres produits |
| Mettre en évidence: | Économies d'espace du train d'entraînement interne,Le train de traction interne à traction précise,Dispositif d'entraînement interne sur mesure |
||

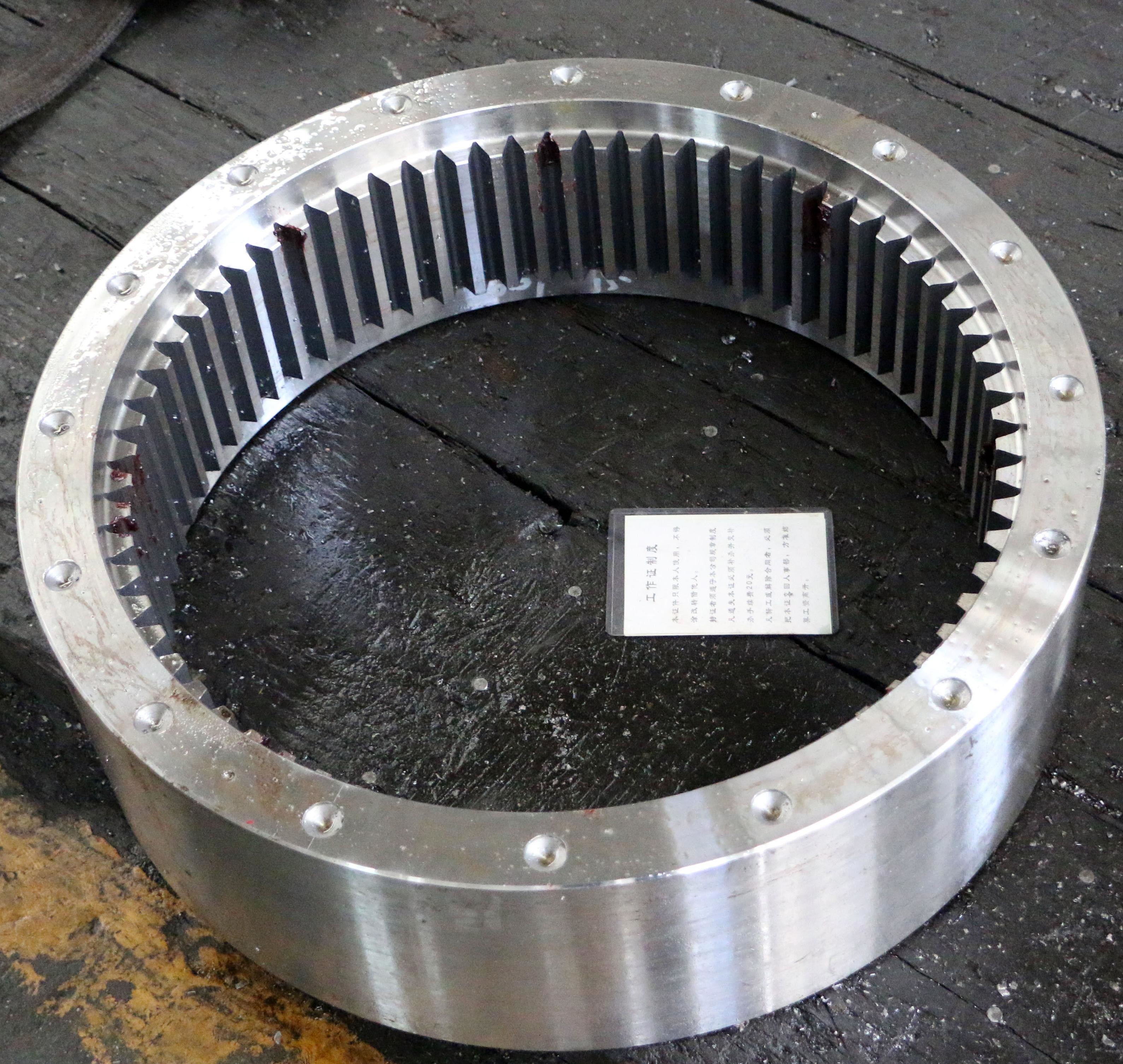

1)Descriptions du matériel interne
Les engrenages à éperons internes désignent les engrenages dont les dents sont réparties sur la surface interne d'un cylindre ou d'un cône (c'est-à-dire les engrenages internes),
avec un profil dentaire droit (parallèle à l'axe), et ils sont généralement engagés dans la transmission avec des engrenages externes.
2) Caractéristiques du train intérieur
a) Les produits La rainure de la dent est sur le côté intérieur, et la pointe de la dent pointe vers le centre.
b) La conception des dents droites rend le traitement relativement simple et convient à une production standardisée.
3)Avantages du matériel interne
a) Les produits Structure compacte: le maillage interne permet d'économiser de l'espace et convient aux applications nécessitant une transmission de petite taille.
b) Efficacité de transmission élevée: la perte de frottement dans le maillage des engrenages droits est faible et l'efficacité peut atteindre plus de 95%.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 0.5 à 25 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
