| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG23032601 |
| Quantité de commande min: | 1 morceau |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 1045 | Traitement thermique: | Extinction et gâchage |
|---|---|---|---|
| Méthode de fabrication: | Usinage/formation de vitesse | Grade de qualité: | Catégorie d'OIN 8-9 |
| Type de profil: | Vitesse interne | Définition: | Couvercle d'extrémité |
| Mettre en évidence: | Pignon droit interne de transmission,Pignon droit interne de couvercle d'embout,Pignon droit 1045 interne |
||

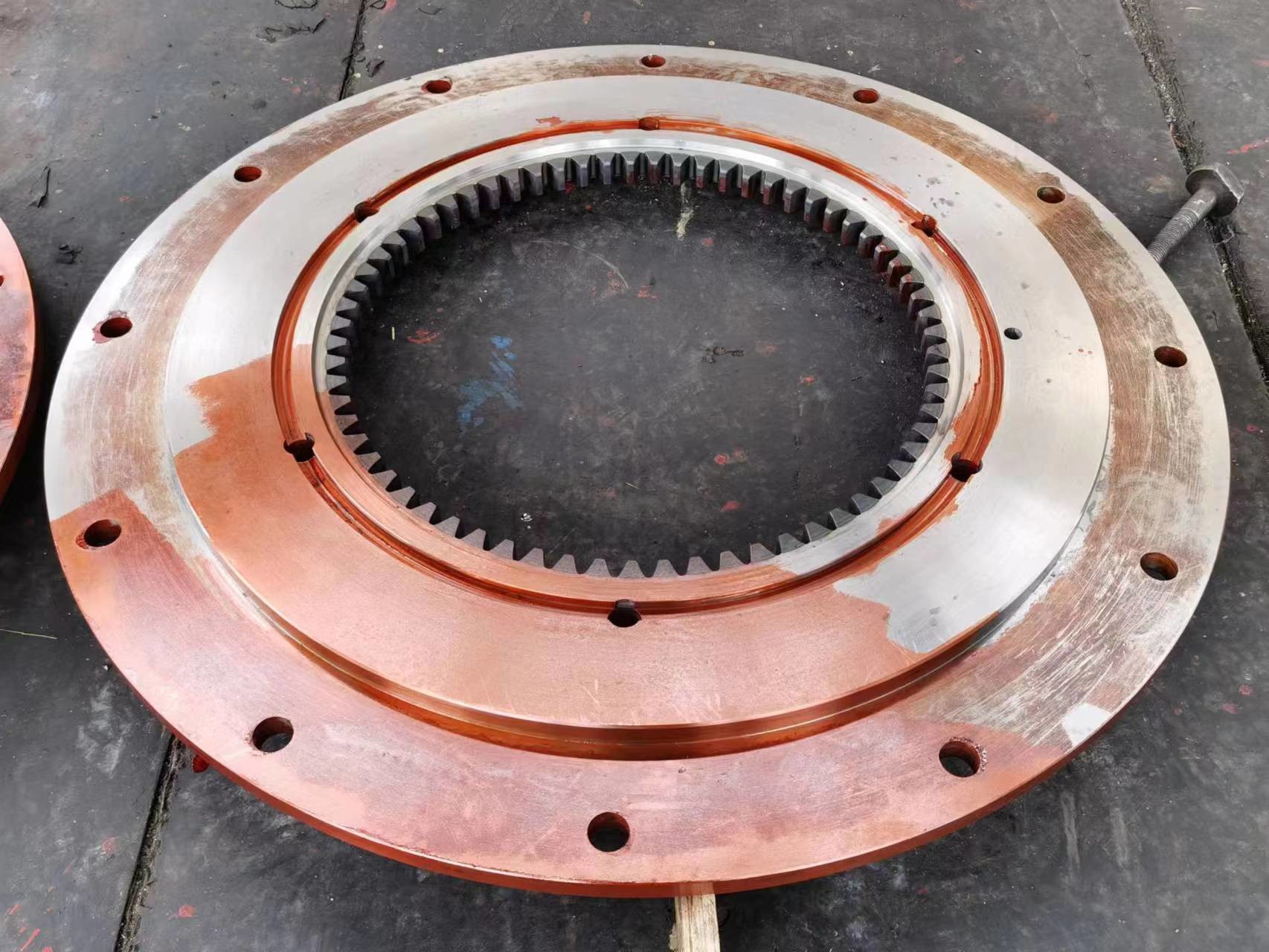

Couvercle d'extrémité de transmission sur mesure avec engrenage à traction interne
Diamètre extérieur: 1050 mm
Module d'engrenage interne: 8
Dents internes de l'engrenage Nombre: 76
Largeur du flanc: 50 mm
Forages: 12 pièces
1) Description du matériel interne
Un engrenage interne ou un engrenage annulaire ayant des dents sur la surface interne de sa jante.
Les engrenages internes doivent être en maille avec les engrenages externes.
L'engrenage interne permet une conception compacte de la machine.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
