| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS23032501 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $150.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Type de profil: | Cannelure spirale | Dureté: | 50-55 HRC |
|---|---|---|---|
| Diamètre extérieur: | 207,2 | Lancement de diamètre: | 200 |
| Diamètre mineur: | 191,2 | Diamètre de racine: | 118,98 |
| Mettre en évidence: | Axe de vitesse spiral de haute résistance de cannelure,Axe de vitesse spiral de cannelure DIN 5480,Axe de vitesse spiral de la cannelure 30° |
||

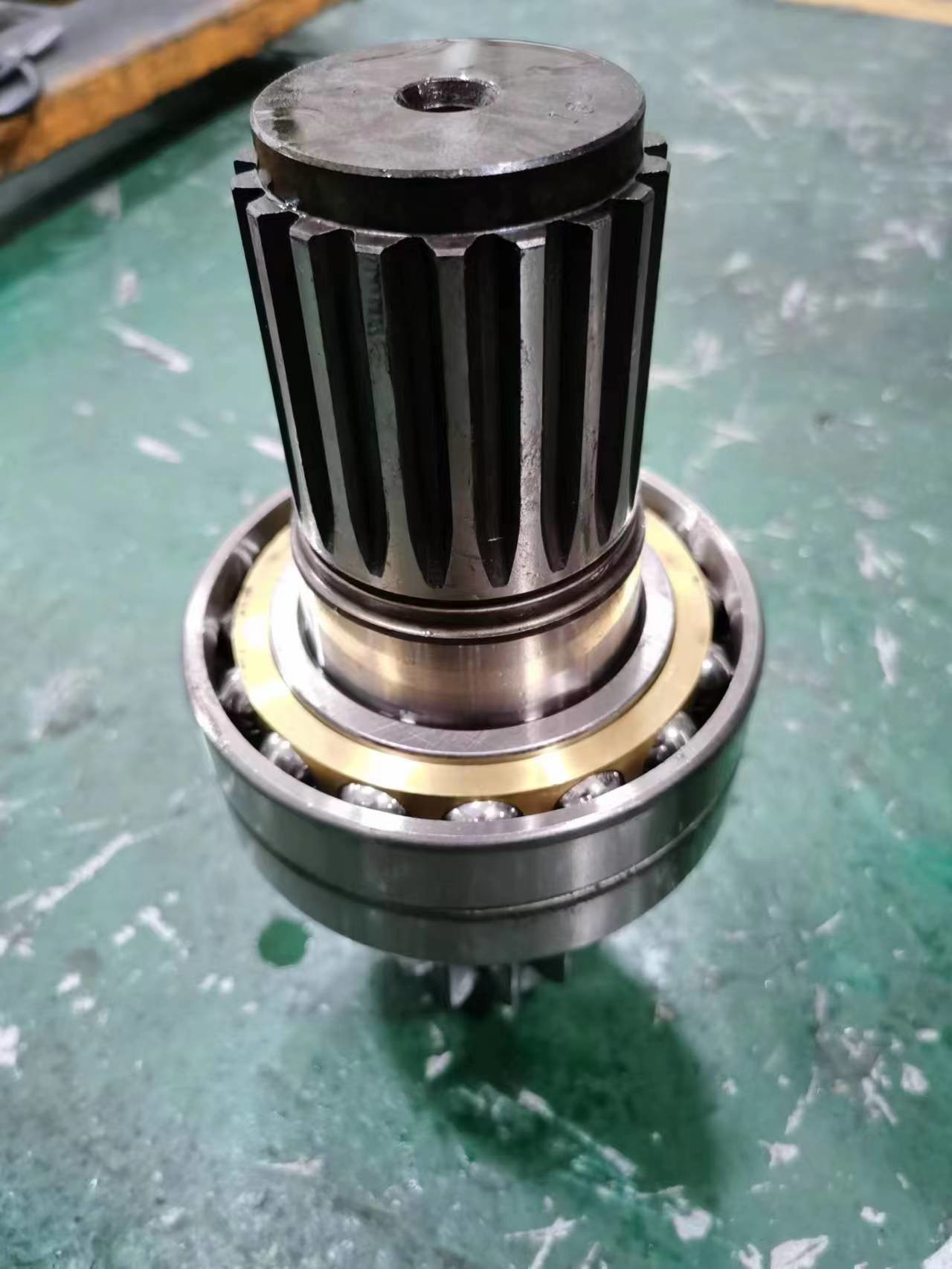

Arbre cannelé involute haute résistance pour système d'engrenage planétaire
Addendum : 3,6 mm
Dedendum : 4,4 mm
Norme : DIN 5480
Nombre de dents : 25
Angle de pression : 30°
1) Types d'arbres cannelés
a) Cannelures à clavette parallèle (Interne & Externe)
b) Cannelures involutes (Interne & Externe)
c) Cannelures bombées (Interne & Externe)
d) Dentelures (Interne & Externe)
2) Description de l'arbre cannelé
Les arbres cannelés sont des éléments d'une configuration mécanique, destinés à transmettre le couple.
Un arbre cannelé réalise la transmission du couple en s'accouplant avec un alésage cannelé femelle,
ou une autre forme de composant d'accouplement agissant pour empêcher le mouvement dans les directions extérieures
en dehors du trajet linéaire de la configuration.
| Produits | Arbre cannelé involute |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Cannelure |
| Fabrication des dents d'engrenage | Fraisage de cannelures / Rectification de cannelures |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | 30° |
| Angle d'hélice (β) | Personnalisé |
| Classe de précision des dents | Grade ISO 6-7 |
| Traitement thermique | Arbre cannelé involute |
| Dureté de surface | 50-55 HRC |
| COMPARAISON DES QUALITÉS DE CODE D'ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
