| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS22090302 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $300.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Largeur de la ligne: | 16 | Une profondeur durcie: | 1.1 à 1.5 mm |
|---|---|---|---|
| type: | Légère parallèle | Processus de fabrication: | Cannelez le meulage |
| Dureté: | 58-62 HRC | Major Diameter: | 112 |
| Mettre en évidence: | Axe de vitesse parallèle rectangulaire de cannelure,Axe de meulage de cannelure de transmission de cannelure,Pièces de transmission d'axe de vitesse de cannelure |
||

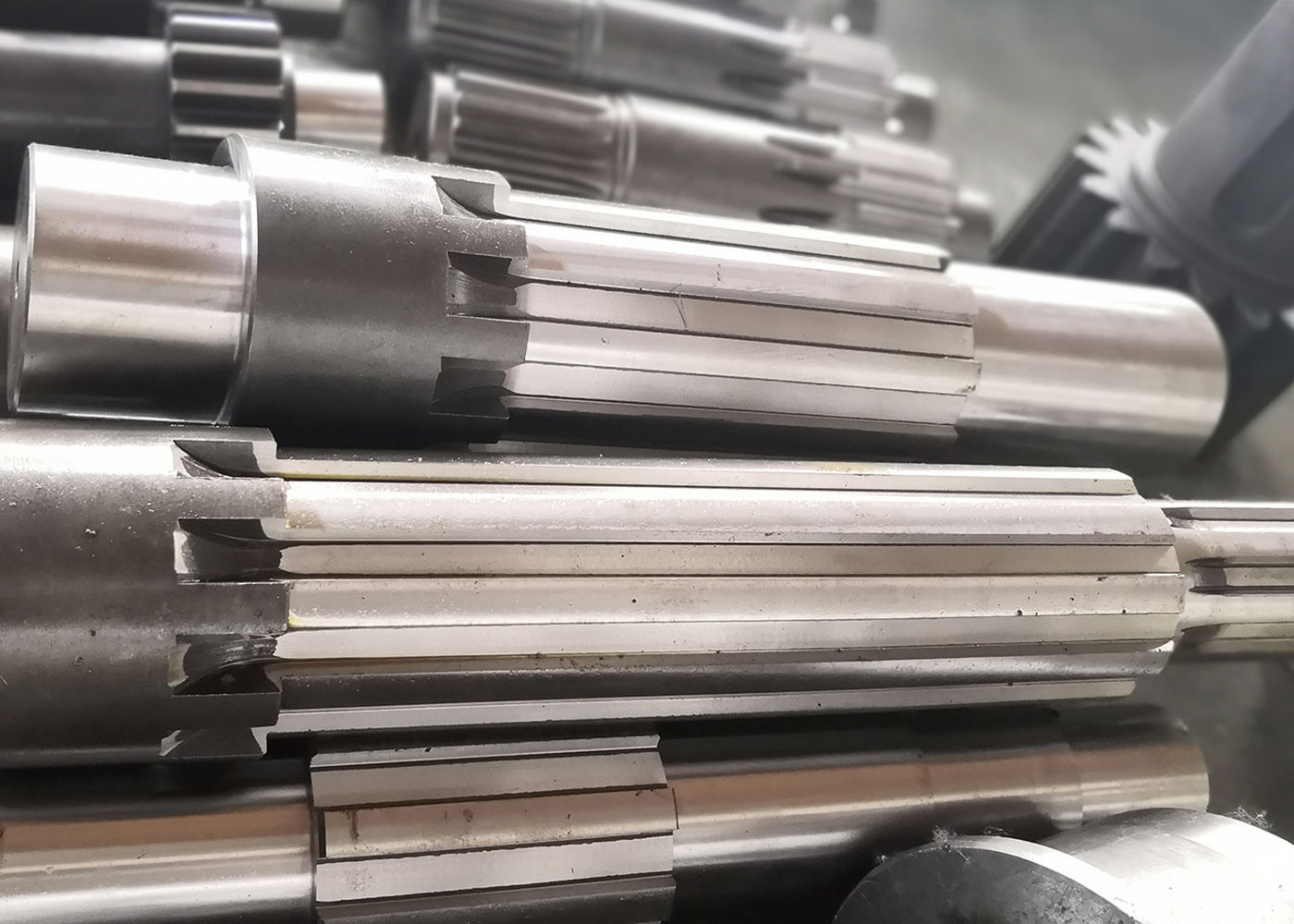

Parties de transmission ligne de meulage des arbres de ligne rectangulaires parallèles
1) Méthode de fabrication de l'arbre de fente
La découpe par spline est le procédé d'usinage des splines internes ou externes sur des arbres, engrenages et
autres composants de transmission mécanique de puissance,
qui se maillonnent avec des rainures dans une pièce d'accouplement permettant la transmission d'une puissance à l'autre.
Les épines sont généralement fabriquées en utilisant des engrenages ou des découpes de forme pour les dents externes de l'épine et
par la mise en forme ou l'élargissement des dents internes.
YIZHI MACHINERY fabrique des splines de précision à l'intérieur comme à l'extérieur.
Nous avons un personnel dédié qui fabrique et inspecte vos projets de spline.
| Produits | Des puits de fentes rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Splines |
| Fabrication de dents d'engrenage | Fraisage à la ligne |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 30° |
| Angle de la hélice (β) | |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
