| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS220080701 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $50.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 20CrMnTi | Processus de fabrication: | Cannelez le meulage |
|---|---|---|---|
| Dureté: | 58-62 HRC | Largeur de la ligne: | 10 |
| Diamètre d'astuce: | 85 | Diamètre mineur: | 78 |
| Mettre en évidence: | Allié l'axe de vitesse de la cannelure 20CrMnTi d'acier,Axe de vitesse rectangulaire de cannelure,Allié l'arbre d'entraînement de la vitesse 20CrMnTi d'acier |
||

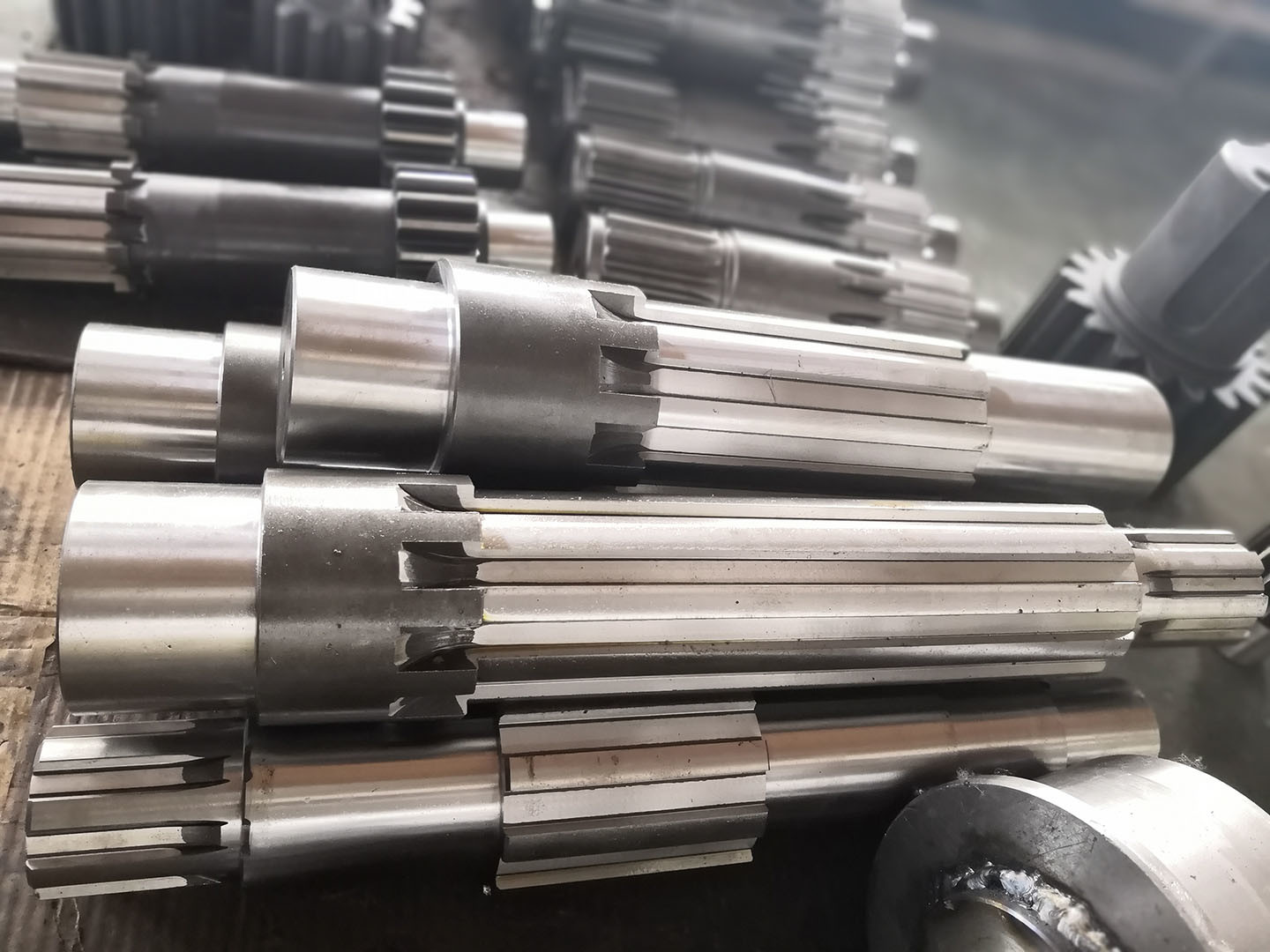

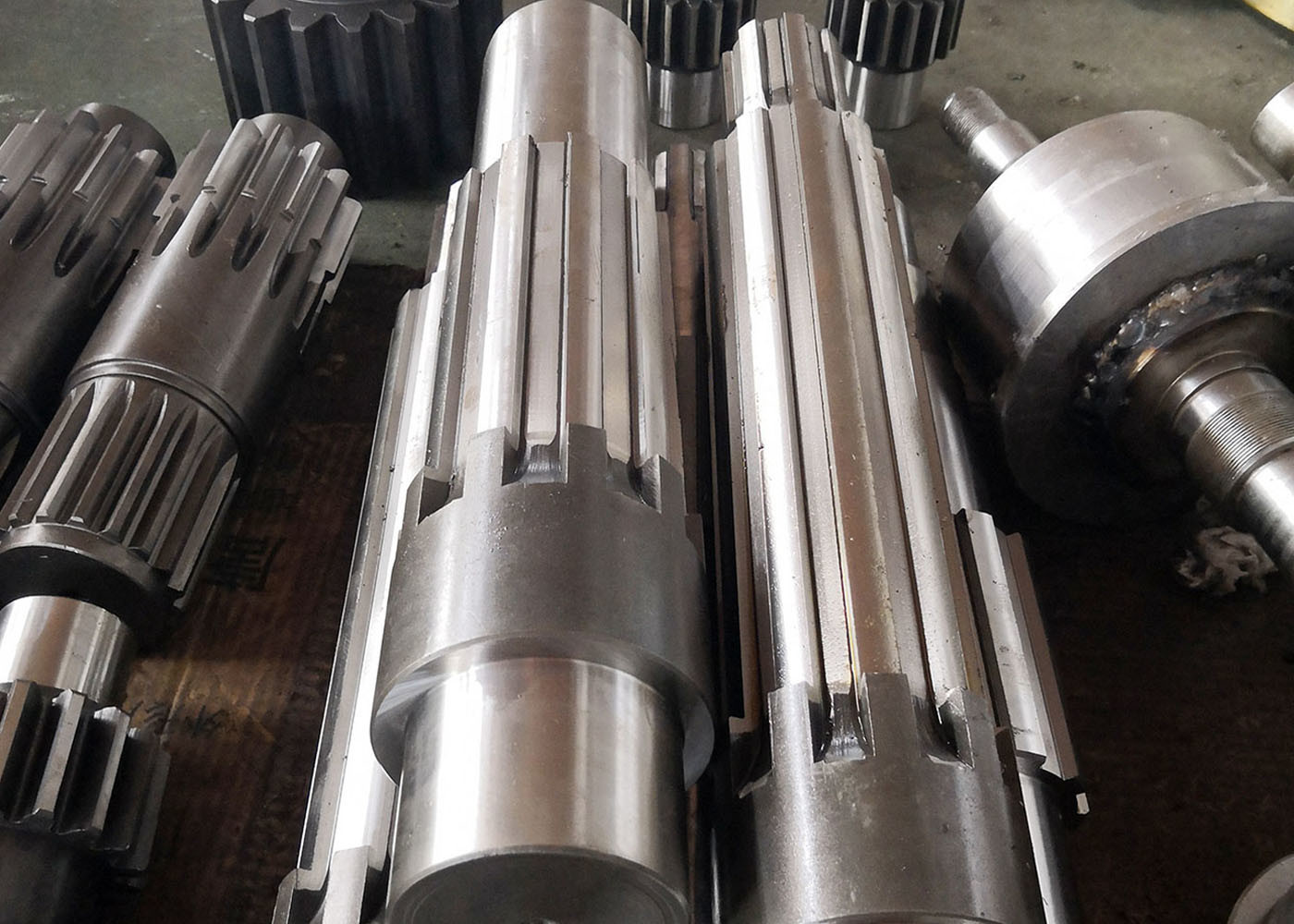

Acier d'alliage 20CrMnTi à fente de broyage parallèle
1) Processus de fabrication de l'arbre à ligne
Il existe deux types complémentaires de splines, interne et externe.
(par exemple sur une machine à moulage d'engrenages), fraisés, pétillés, laminés, moulus ou extrudés.
2) Types de broches
a) Envelopper le spline
b) Spline à face parallèle ou droite
c) Serrage.
3) Applications de l'arbre de la ligne
a) Les arbres d'entraînement des véhicules et les prises de puissance utilisent des splines pour transmettre le couple et la rotation et permettre des changements de longueur
b) LesLes ailerons sont utilisés à plusieurs endroits sur les vélos.
c) Les moteurs d'aéronefs peuvent avoir une rampe sur laquelle s'accroche l'hélice.
| Produits | Des puits de fentes rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Splines |
| Fabrication de dents d'engrenage | Le moulinage à la broche |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 30° |
| Angle de la hélice (β) | |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
