| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS22090304 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $50.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 42CrMo | Produits manufacturés: | Spline Hobbing (en anglais) |
|---|---|---|---|
| Dureté: | 45-50 HRC | Lancement de diamètre: | 220 |
| Major Diameter: | 238 | Diamètre de racine: | 215.3 |
| Mettre en évidence: | 42CrMo a forgé l'axe spiral en acier de cannelure,axe spiral pour l'équipement minier,Fraisage spiral de cannelure d'axe de cannelure |
||

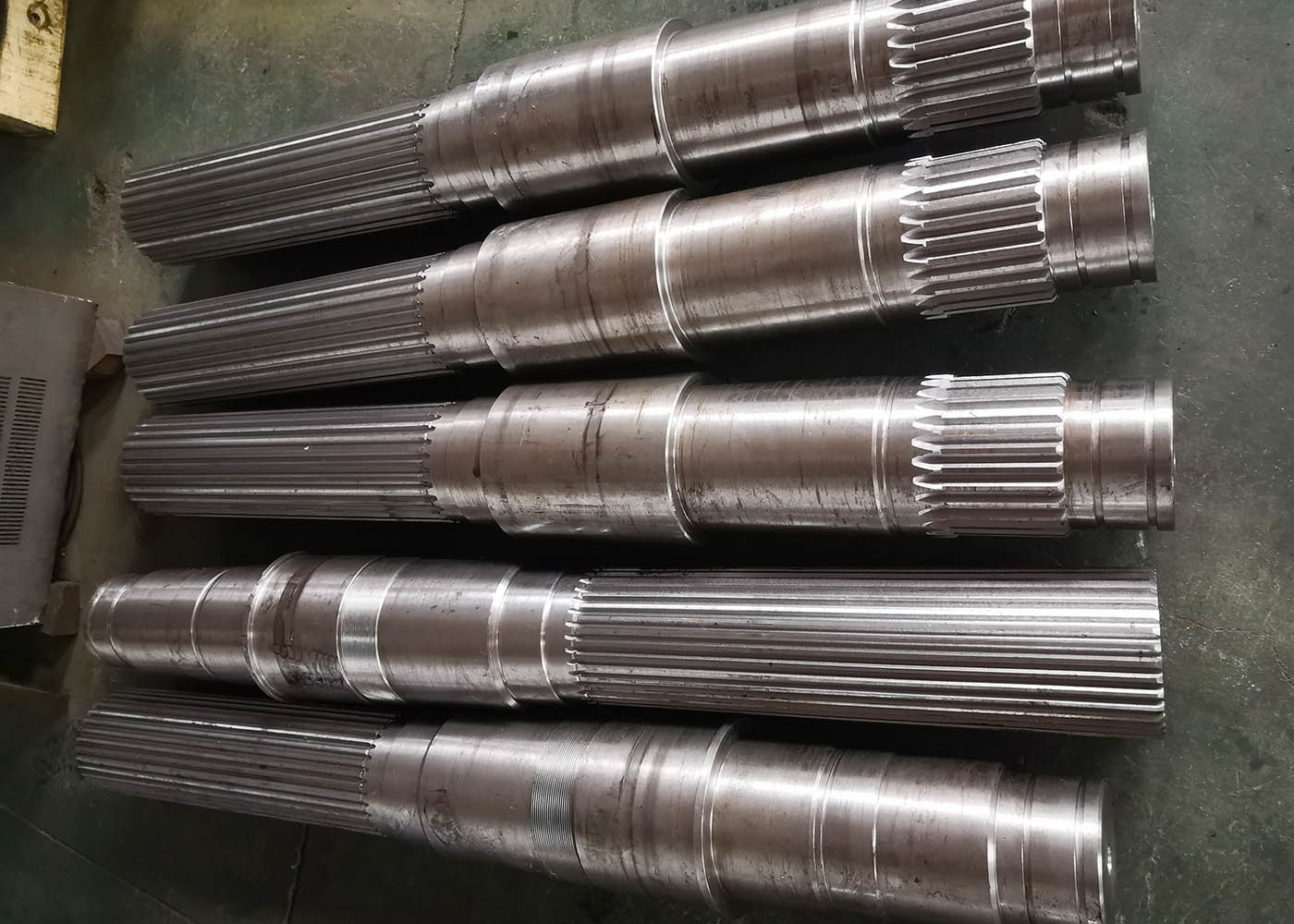

Sphère de fente en acier 42CrMo forgée pour les équipements miniers de charbon
1) Description de la ligne d'intervention
Un spline est un ensemble d'étreintes générées longitudinalement autour de la circonférence d'un arbre ou de rainures générées sur le trou intérieur d'une pièce.
L'arbre à spline extérieure se marie avec une spline interne qui forme des fentes ou des espaces à l'arrière des dents de l'arbre.
Ces clés sont mises en œuvre dans une conception pour empêcher le mouvement entre deux pièces, en particulier lors de la transmission du couple.
Les splines transférent le mouvement rotatif d'une entrée vers une sortie par une connexion mécanique, ou arbre à splines.
Les épines qui ne sont pas une forme de dent involute sont appelées serrations.
Les splines ont plusieurs types d'applications.
Les splines sont utilisées lors de l'assemblage des arbres d'accouplement lorsque des couple relativement lourds doivent être transmis par glissement,
les engrenages flottants ou fixés en permanence et les pièces d'accouplement qui peuvent nécessiter un retrait fréquent pour l'indexation ou le changement de position angulaire.
Les splines externes et internes sont très largement utilisées dans l'automobile, les machines-outils et d'autres industries.
| Produits | Des puits de fentes rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Splines |
| Fabrication de dents d'engrenage | Le moulinage à la broche ou le broyage à la broche |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| La coutume | 30° |
| Angle de la hélice (β) | |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
