| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SPG23010101 |
| Quantité de commande min: | 5 pièces |
| Prix: | $10/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | Dryas 50 |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 1500 morceaux/mois |
| Matériel: | 40Cr | le module: | 2 |
|---|---|---|---|
| Processus de fabrication: | Dents d'engrenage fraisant | Largeur: | 25 |
| Type de profil: | Pignon droit | Grade de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | Pignon droit de pignon de transmission de 2 modules,pignon droit en acier de pignon de la transmission 40Cr,Pignon droit forgé de pignon de transmission d'alliage |
||

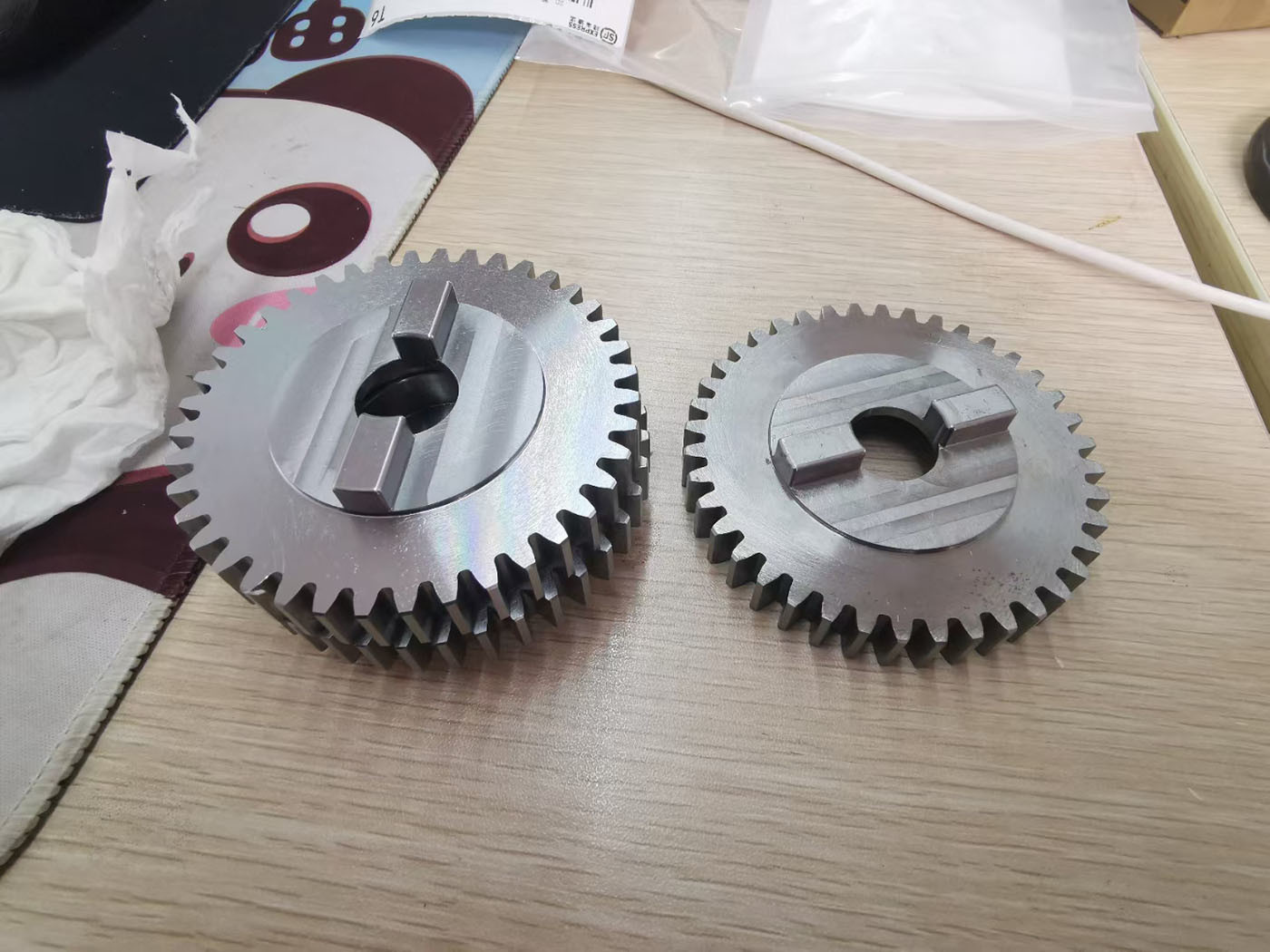

L'acier allié forgé à 40Cr 2 module de transmission
Comme les engrenages rectangulaires sont un type d'engrenages cylindriques, avec des axes parallèles et coplanares,
Ils sont sans doute le type d'équipement le plus simple et le plus répandu.
Facile à fabriquer et adapté à un large éventail d'applications.
Les dents d'une roue à engrenages ont un profil involontaire et se déplacent une dent à la fois.
Une forme enveloppante signifie que les engrenages à dents rétos ne produisent que des forces radiales (pas axiales),
Mais cette méthode d'engrenage des dents provoque une tension élevée dans les dents de l'engrenage et une production de bruit élevée.
Pour cette raison, comme les engrenages rectangles sont généralement utilisés pour les applications à basse vitesse,
Bien qu'ils puissent être utilisés à presque n'importe quelle vitesse.
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Travaux d'engrenage |
| Dentissage à l'équipement | √ |
| Module (M) | 2 |
| Nombre de dents (Z) | 14 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Q&T |
| Dureté de surface | 220 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
