| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22112602 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Modèle: | 7 | Direction: | Droit |
|---|---|---|---|
| Angle de la hélice: | 35° | Dureté: | 58-62 HRC |
| Traitement thermique: | Carburation | Grade de qualité: | Grade 6 selon la norme ISO AGMA 11 selon la norme |
| Réactions négatives: | 0.18~0.22 | ||
| Mettre en évidence: | Carburation des engrenages de Transmission de précision,engrenages de Transmission 62 HRC,arbre d'engrenage conique en spirale de meulage |
||

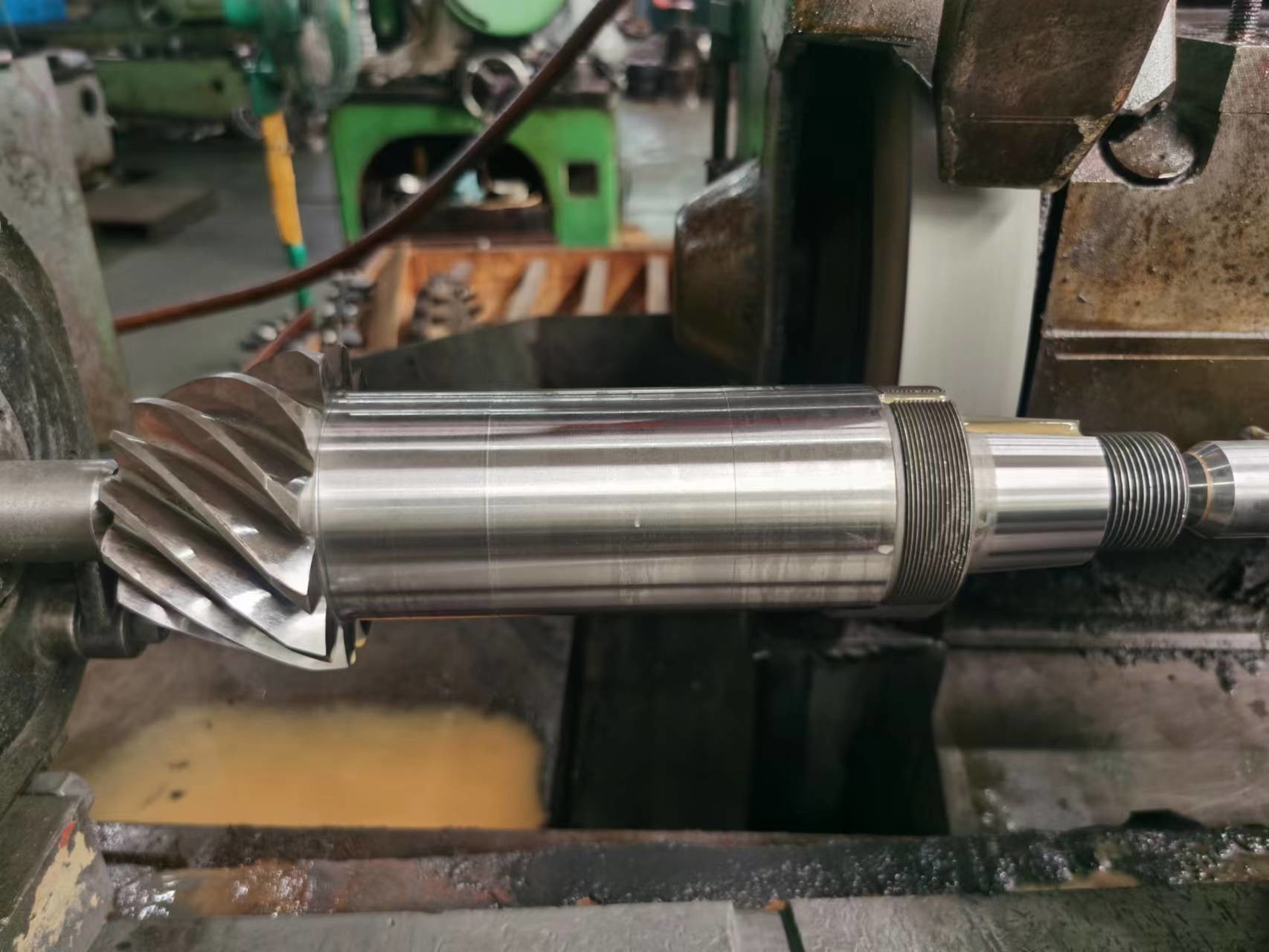

Transmission de précision engrenages engrenages de meulage en spirale arbre d'engrenage à bille
1) Description de l'engrenage en spirale en forme de cône
Les engrenages en forme de spirale sont utilisés dans les situations où l'axe de rotation d'un arbre doit changer de direction.
Un exemple de ceci est un différentiel de voiture où l'arbre d'axe rotatif est tourné de 90° pour entraîner les roues.
2) Types d'engrenages à béton
engrenage à béquille droit
Les engrenages à béquille en spirale
Appareils à béquille hypoïdes
3) Caractéristiques de l'engrenage en spirale
Les engrenages en spirale doivent être remplacés par paires.
remplacés ensemble.
| Produits | L'axe d'engrenage de la béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | SAE 4320/ 20CrNi2MoA |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 7 |
| Nombre de dents (Z) | 12 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
