| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IHG221201 |
| Quantité de commande min: | 50 pièces |
| Prix: | $150/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 45 jours |
| Conditions de paiement: | LC, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 morceaux/mois |
| Le type: | engrenages hélicoïdaux internes | Type de profil: | Vitesse hélicoïdale |
|---|---|---|---|
| le module: | 2 | Processus de fabrication: | Écoulement de puissance |
| Grade de qualité: | Niveau ISO 7 à 8 | Largeur de visage: | 35 |
| Mettre en évidence: | Engrenages hélicoïdaux internes de skiving,engrenages de transmission en acier allié 40Cr,engrenages de transmission à angle d'hélice 45 ° |
||

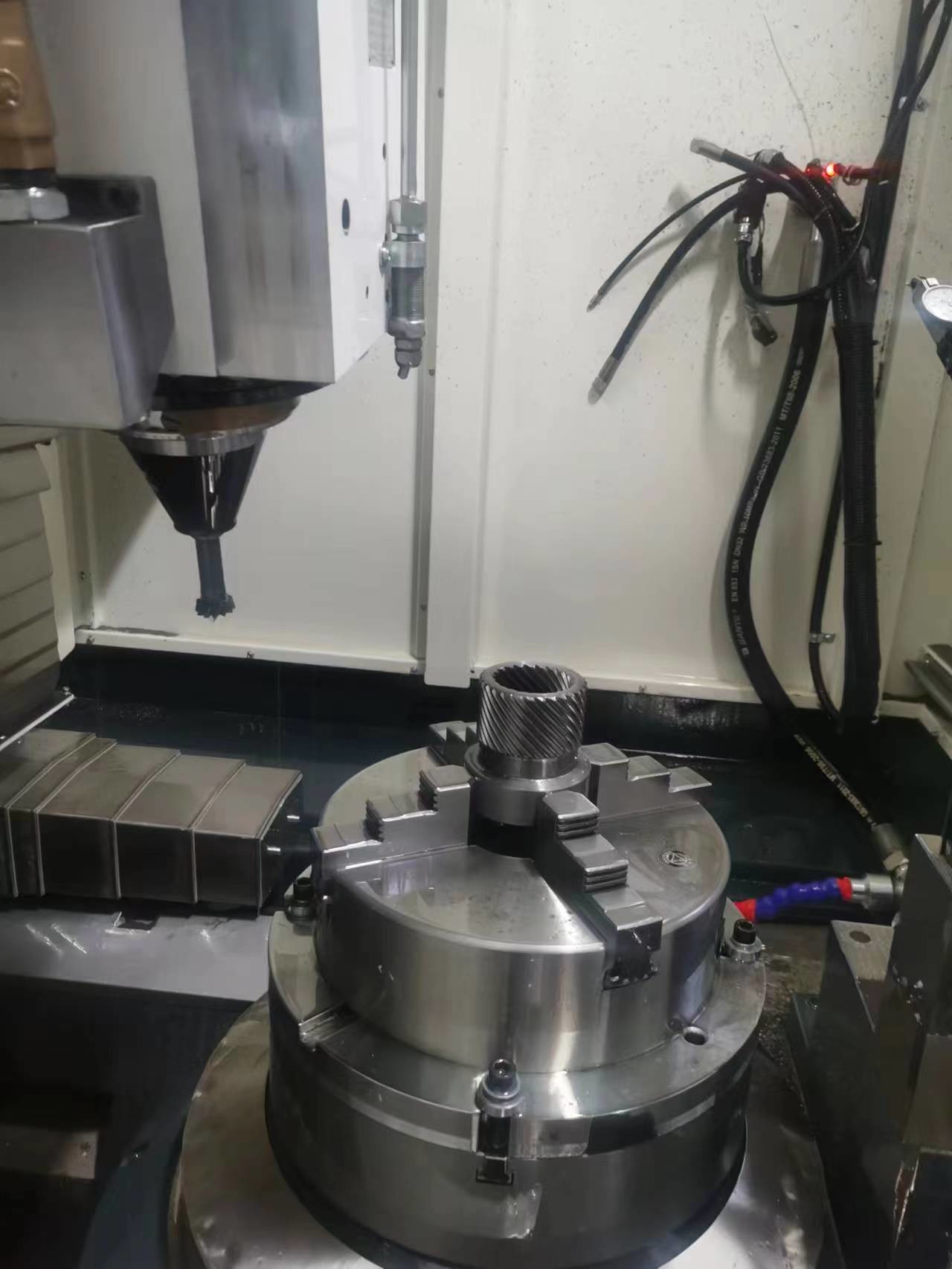

40Cr alliage d'acier de puissance Skiving engrenages hélicoïdaux internes angle d'hélice 45°
1) Description des engins hélicoïdaux internes
Un engrenage hélicoïdal interne est un engrenage avec un angle hélicoïdal interne.
Un engrenage de protection interne doit fonctionner avec un engrenage de protection externe d'accouplement
2) Capacité de production des engins hélicoïdaux internes
Module: 0,5 - 4 Module
Dureté: 220 à 260 HB
Traitement thermique: éteindre et tempérer
| Produits | engrenages hélicoïdaux internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Appareils internes |
| Fabrication de dents d'engrenage | Écoulement de puissance |
| Dentissage à l'équipement | |
| Module (M) | 2 |
| Nombre de dents (Z) | 28 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 45° |
| Grade de précision des dents | Niveau ISO 7 à 8 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 220 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
