| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG22083101 |
| Quantité de commande min: | 1 morceau |
| Prix: | $2000.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 42CrMo/AISI 4140 | Nombre de dent: | 157 |
|---|---|---|---|
| Angle de pression: | 20° | Précision: | Catégorie d'OIN 8-9 |
| Module: | 10 | Le poids: | 380KG |
| Mettre en évidence: | Vitesse annulaire de 10 modules,Vitesse spirale interne 42CrMo,Vitesse spirale interne annulaire |
||

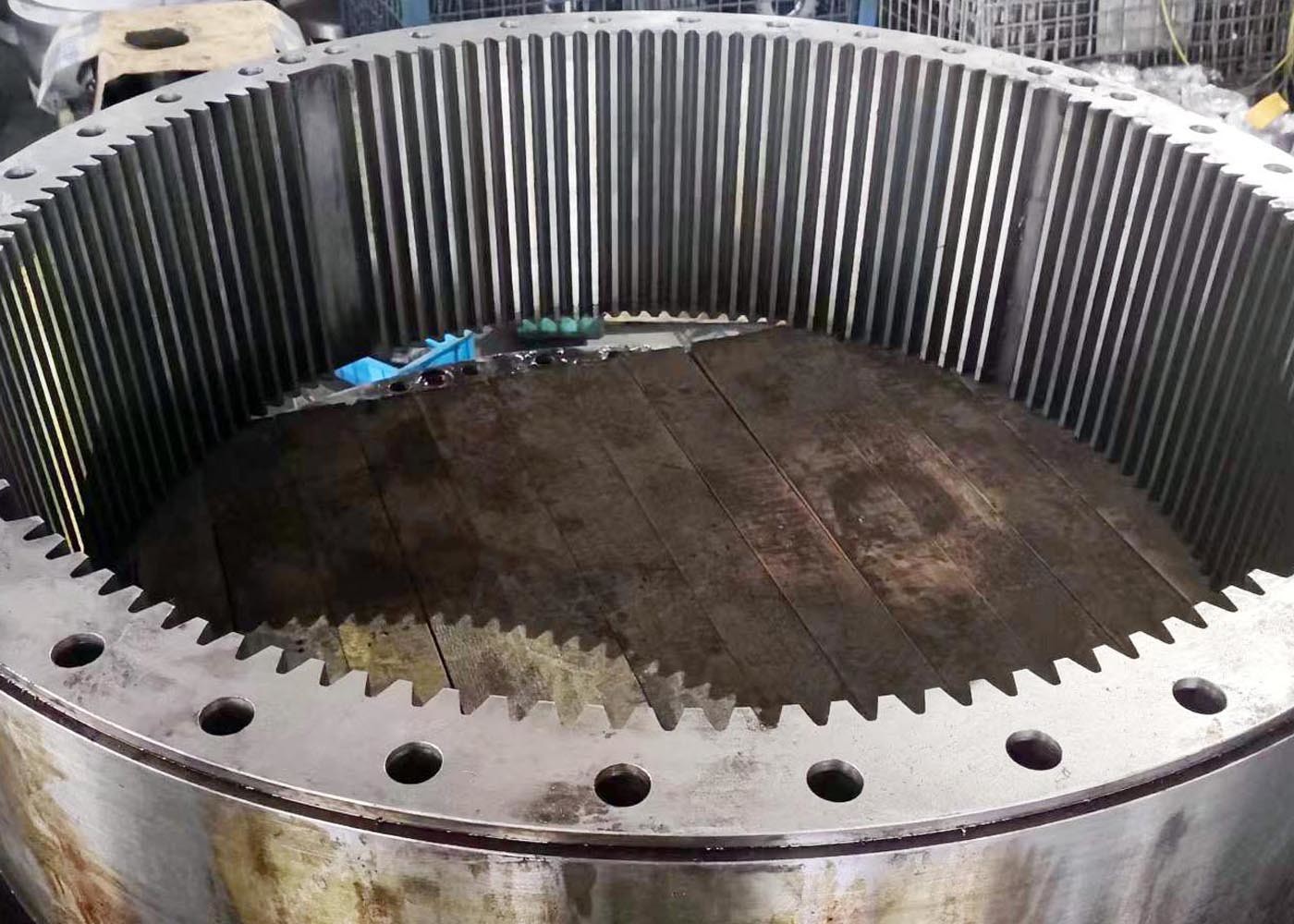

Les engrenages de transmission 10 modules d'engrenage à anneau interne engrenages annulaires pour le système d'engrenages planétaires
1) Applications des engins internes
L'application la plus populaire pour les engrenages internes est l'utilisation pour les trains d'engrenages planétaires ou les réducteurs d'engrenages composés d'un support,
Plusieurs engrenages, appelés engrenages planétaires et un engrenage solaire au centre, tournant à l'intérieur d'un engrenage interne.
2) Description du matériel interne
Les engrenages internes sont des dents d'engrenages générées dans le diamètre interne d'un cylindre tandis que les engrenages externes
les dents des engrenages sont générées sur le diamètre extérieur du composant.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
