| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG22082801 |
| Quantité de commande min: | 1 morceau |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 42CrMo/AISI 4140 | Traitement thermique: | Extinction et gâchage |
|---|---|---|---|
| Dureté: | 230-260 HB | Précision: | Catégorie d'OIN 8-9 |
| type: | engrenages annulaires | Module: | Module 1 à 25 |
| Mettre en évidence: | Pignon droit interne en acier d'AISI 4140,Vitesse annulaire de transmission,Vitesse annulaire en acier d'AISI 4140 |
||

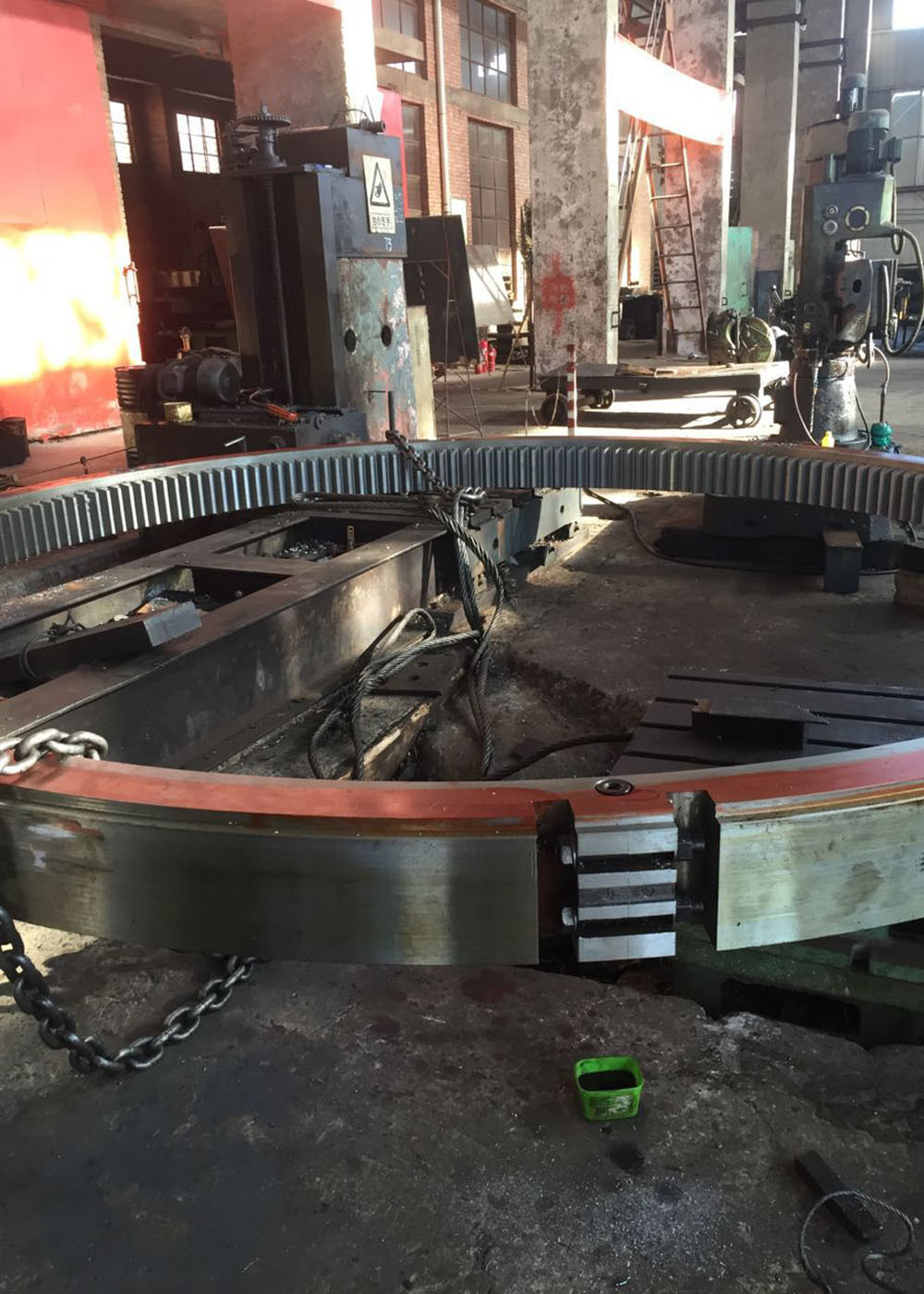

Les engrenages de transmission personnalisés AISI 4140 en acier
1) La différence entre les engins internes et les engins externes
La principale différence entre un engrenage interne et un engrenage externe est celle de l'endroit où les dents sont générées sur la pièce.
Par exemple, lors du maillage d'une paire d'engrenages externes, leur rotation se fera dans des directions opposées;
Dans le maillage d'un engrenage externe et interne, leur rotation va dans le même sens.
Une autre différence majeure entre les deux types d'engrenages est qu'une faible réduction du ratio est inadéquate
dans le cas d'un engrenage interne et d'un engrenage externe, mais est tout à fait acceptable dans le maillage d'un engrenage externe et d'un autre engrenage externe.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
