Lieu d'origine: | La Chine |
---|---|
Nom de marque: | YIZGEAR |
Numéro de modèle: | SPG22082701 |
Quantité de commande min: | 5 morceaux |
Prix: | $10/Piece |
Détails d'emballage: | Caisse de contreplaqué |
Délai de livraison: | Dryas 50 |
Conditions de paiement: | L/C, D/P, T/T, Western Union |
Capacité d'approvisionnement: | 1500 morceaux/mois |
Matériel: | 40Cr | Module: | 2 |
---|---|---|---|
Processus de fabrication: | Dents d'engrenage fraisant | Largeur: | 25 |
Type de profil: | Pignon droit | Grade de qualité: | Niveau ISO 6 à 7 |
Mettre en évidence: | pignon droit de pignon de la transmission 40Cr,40Cr forgés allié des engrenages de transmission d'acier,Pignon droit de pignon de 2 modules |

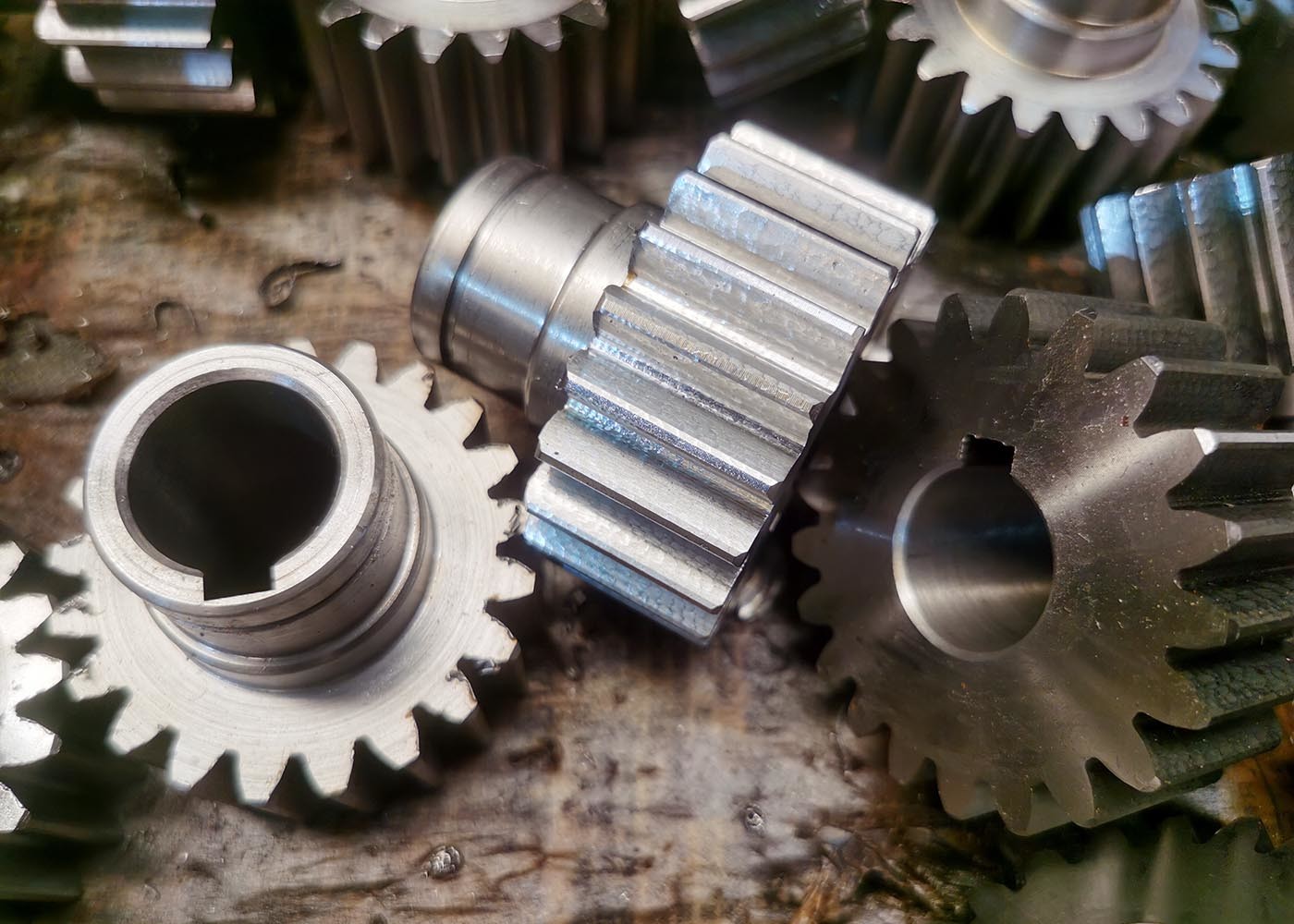

1) Description de l'engrenage à entraînement
Les engrenages droits sont un type d'engrenage cylindrique, avec des bords parallèles et coplanares.
On pourrait dire qu'il s'agit du type d'engrenage le plus simple et le plus courant.
Facile à fabriquer et adapté à un large éventail d'applications.
Les dents d'une engrenage droite ont un profil involontaire et engrenent une dent à la fois.
La forme impliquée signifie que les engrenages à dents droites ne produisent que des forces radiales (pas de forces axiales),
Cependant, la méthode d'engrenage des dents provoque une grande tension dans les dents de l'engrenage et une grande production de bruit.
Pour cette raison, les engrenages droits sont généralement utilisés pour des applications à basse vitesse.
Bien qu'ils puissent être utilisés à n'importe quelle vitesse.
Produits | Traction à traction |
Fabriqué sur mesure | √ |
Type de profil d'engrenage | engrenages cylindriques |
Produits manufacturés | Travaux d'engrenage |
Le grincement des dents | √ |
Module (M) | 2 |
Nombre de dents (Z) | 14 |
Angle de pression (α) | 20° |
Angle de la hélice (β) | 0 |
Grade de précision | Niveau ISO 6 à 7 |
Traitement thermique | Durcissement par induction |
Dureté de surface | 40 à 45 HRC |
Comparaison des codes de qualité de l'acier | |||||
Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 |
