| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG22082701 |
| Quantité de commande min: | 1 morceau |
| Prix: | $2000.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 42CrMo/AISI 4140 | Les dents numérotent: | 121 |
|---|---|---|---|
| Largeur: | 105 | Grade de précision: | Catégorie d'OIN 8-9 |
| Module: | 8 | fabrication: | Formation des engrenages |
| Mettre en évidence: | Engrenage droit interne AISI 4140,module d'engrenage droit interne 8,engrenage annulaire AISI 4140 |
||

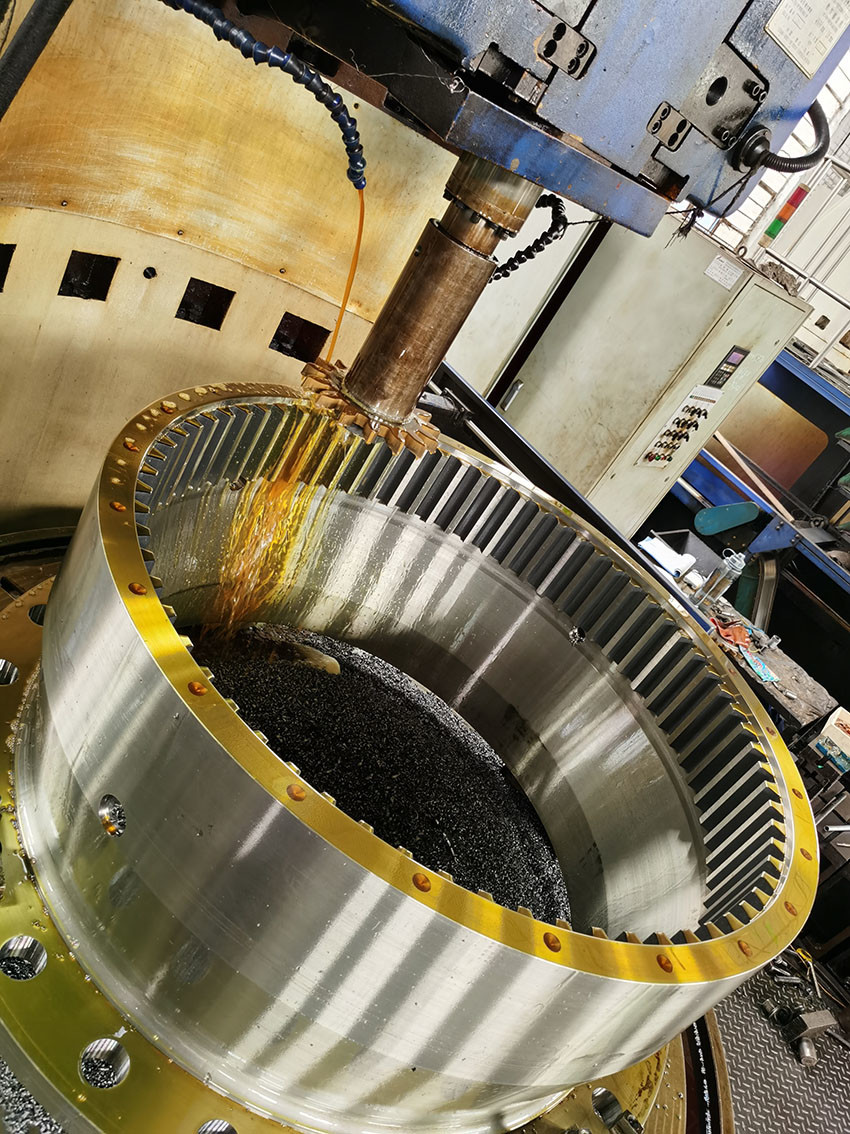

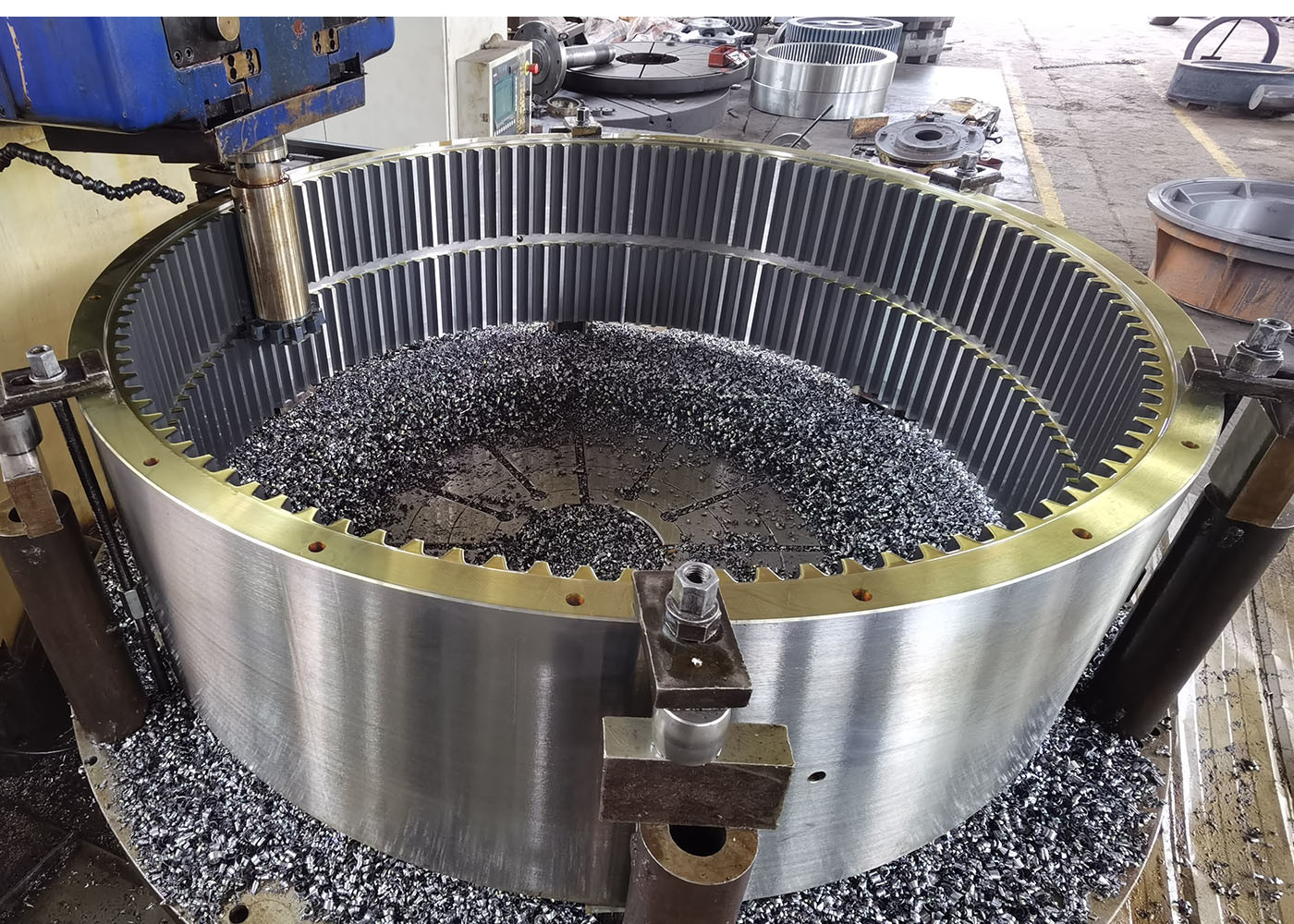

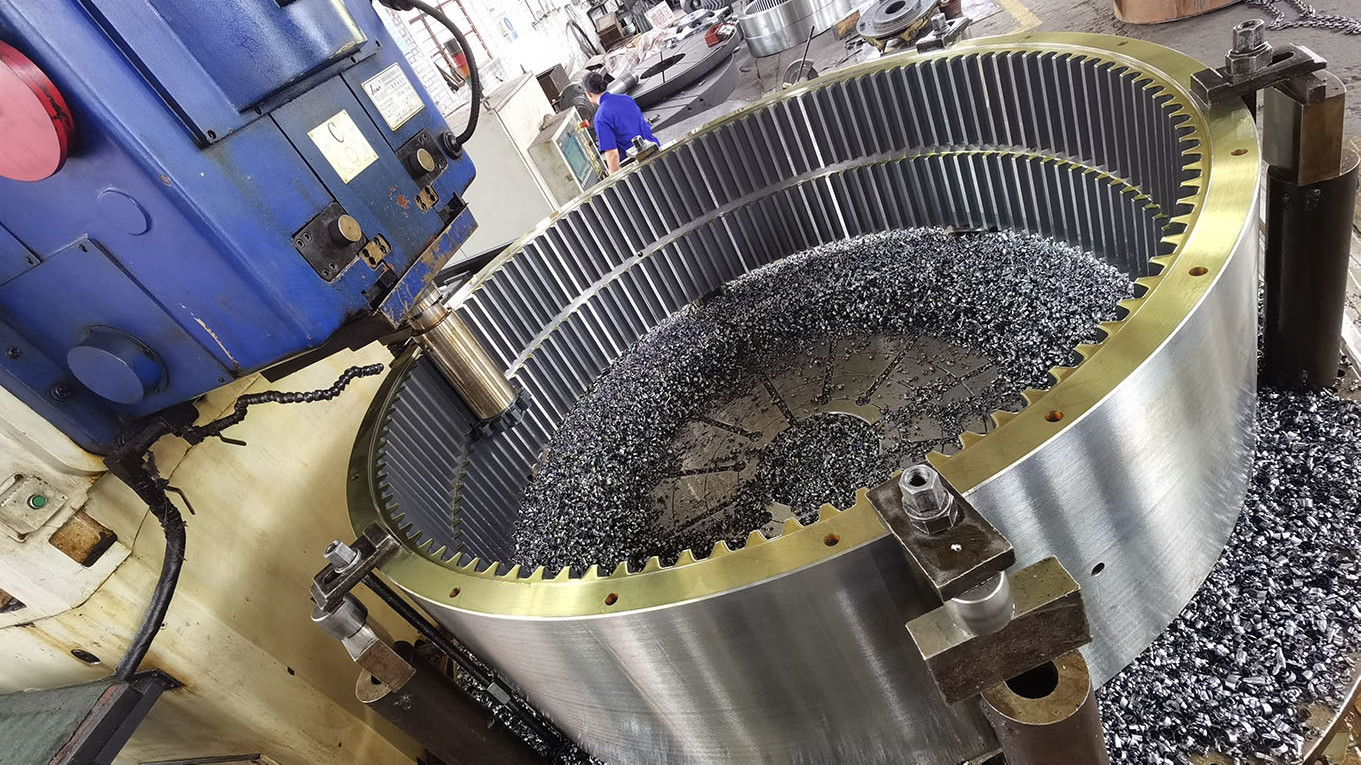

Les engrenages de transmission 8 modules engrenages à traction interne engrenages annulaires engrenages à anneau
1) Applications de engranage interne
a) Système d'engrenages planétaires
b) camions, tracteurs
c) moteurs marins, cortadoras de césped y génération d'énergie.
2) Description de l'engrenage intérieur
Les couronnes dentées internes sont des disques cylindriques qui ont des dents en forme d'enveloppe taillées sur leur face interne.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 8 |
| Nombre de dents (Z) | 121 |
| Angle de pression (α) | 20 |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
