| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS2022082103 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $2/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| le module: | 2 | Type de cannelure: | Cannelure spirale |
|---|---|---|---|
| Angle de pression: | 30° | Matériel: | 20CrMnTi |
| Traitement thermique: | Carburation | Longueur: | 272 |
| Mettre en évidence: | axe spiral en acier de la cannelure 17CrNiMo6,Axe spiral de cannelure de 2 modules,axe 17CrNiMo6 spiral en acier |
||

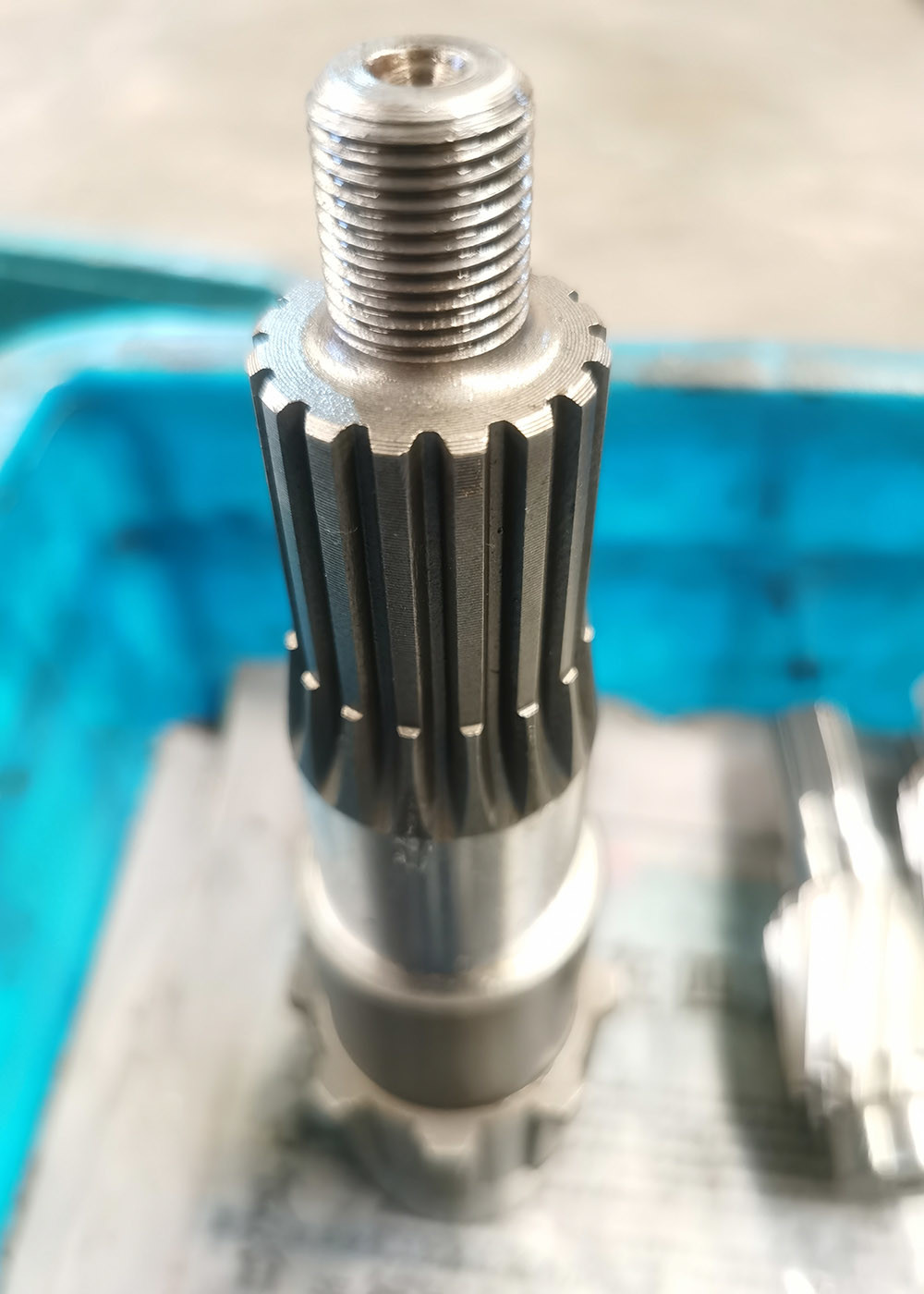

2 Module 17CrNiMo6 Acier enveloppé en fente
1) Applications de l'arbre de dérivation
a) Les éléments de transmission mécanique tels que les engrenages et les poulies peuvent avoir besoin d'être retirés de l'arbre en raison d'une
au système de transmission de puissance.
b) Le mouvement axial relatif du système de transmission est requis pour des raisons fonctionnelles telles que la vitesse
réducteurs et embrayages.
c) Un transfert de couple élevé est requis.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Matériel | 17CrNiMo6 |
| Fabrication de dents d'engrenage | Spline Hobbing (en anglais) |
| Dentissage à l'équipement | √ |
| Module (M) | 2 |
| Nombre de dents (Z) | |
| Angle de pression (α) | 30° |
| Angle de la hélice (β) | 20° |
| Grade de précision des dents | La norme ISO 7 ou AGMA 11 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
