| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | POM2022082101 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $2/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Module: | 1 | Les dents numérotent: | 14 |
|---|---|---|---|
| Angle de la hélice: | 20° | Matériel: | 40Cr |
| Direction: | La main gauche | Taille totale: | 11h25 |
| Mettre en évidence: | pignons 40Cr hélicoïdaux en acier,Engrenages de 1 transmission du module 14T,40Cr engrenages de transmission hélicoïdaux de l'acier 14T |
||

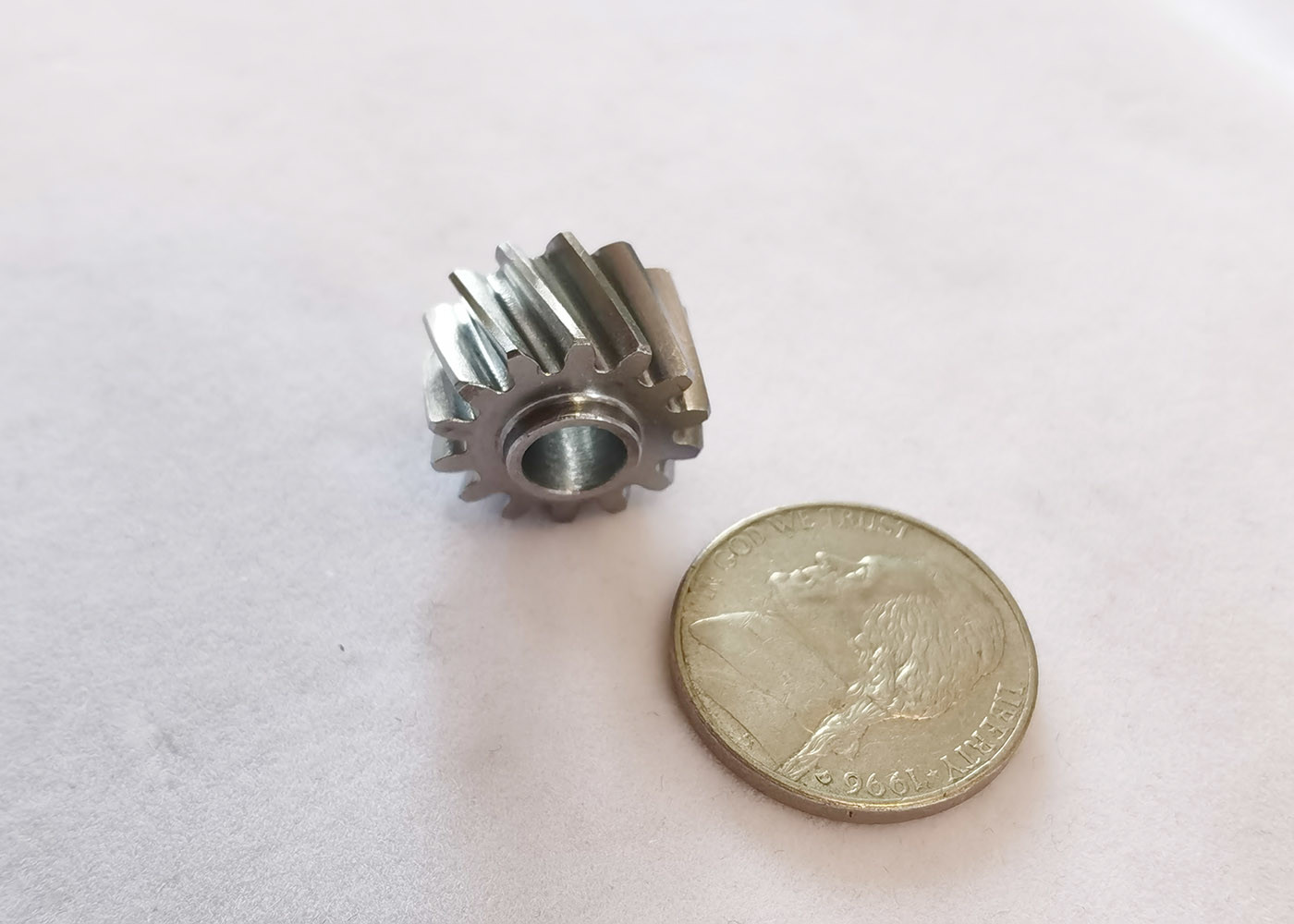

1)Description des engrenages hélicoïdaux
Les dents inclinées s'engagent plus lentement que les dents d'engrenage, ce qui les fait fonctionner plus doucement et plus silencieusement.
Avec des engrenages hélicoïdaux parallèles, chaque paire de dents entre en contact d'abord à un seul point d'un côté de la roue d'engrenage,
une courbe de contact en mouvement se développe ensuite progressivement à travers la face de la dent à un maximum puis se replie jusqu'à ce que les dents
couper le contact à un seul point du côté opposé.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Matériel | 40Cr |
| Fabrication de dents d'engrenage | Travaux d'engrenage |
| Dentissage à l'équipement | |
| Nombre de dents (Z) | 16 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 20° |
| Grade de précision des dents | La norme ISO 7 ou AGMA 11 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
