| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SPG22081103 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $260/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | Dryas 50 |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 1500 morceaux/mois |
| Matériel: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Largeur de visage: | 65 | Les dents numérotent: | 24 |
| Type de profil: | Dents droites | Grade de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | pignons droits 20Cr2Ni4 en acier,Module 24T des pignons droits de précision 10,pignons droits en acier de la précision 20Cr2Ni4 |
||

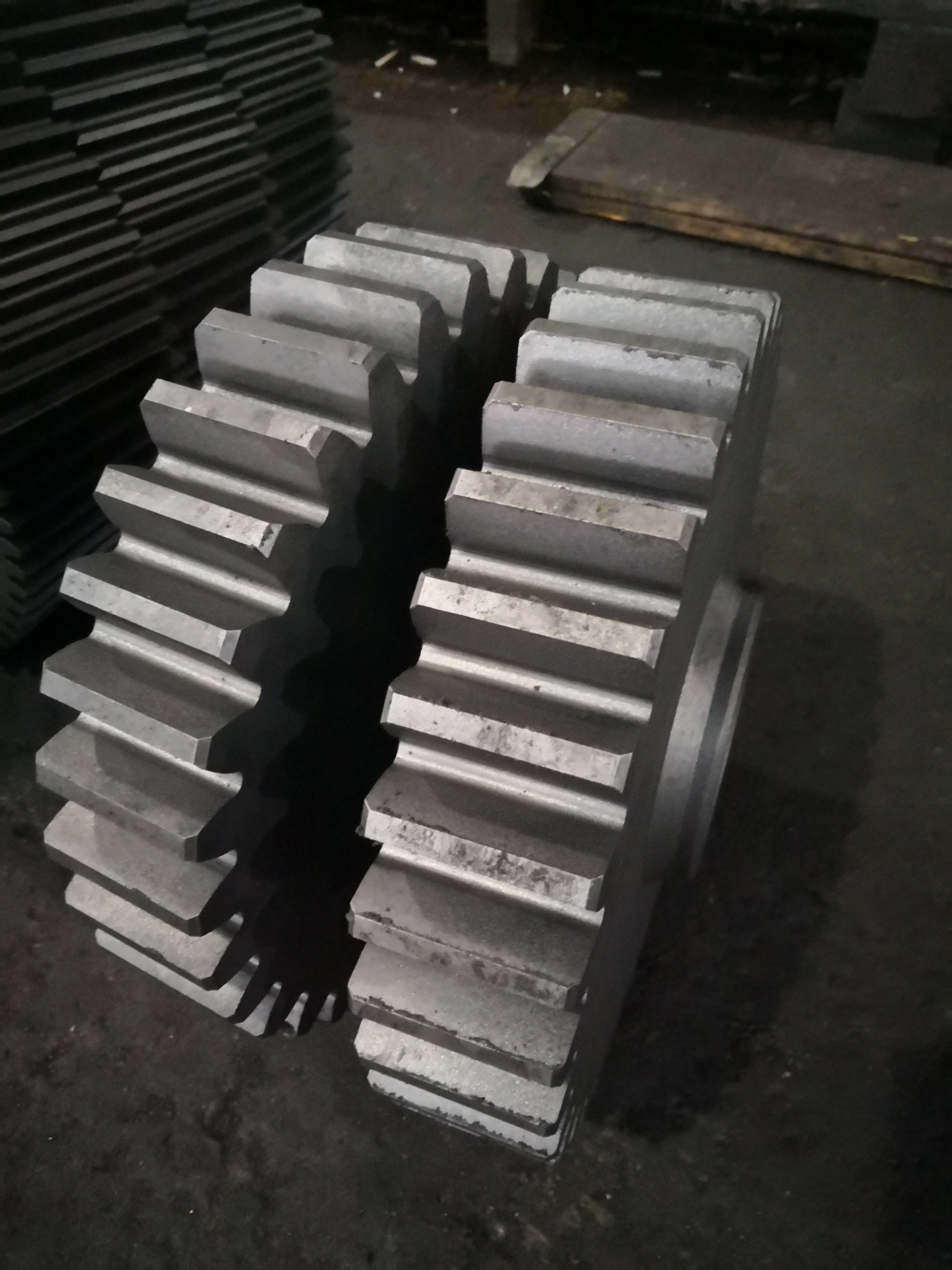

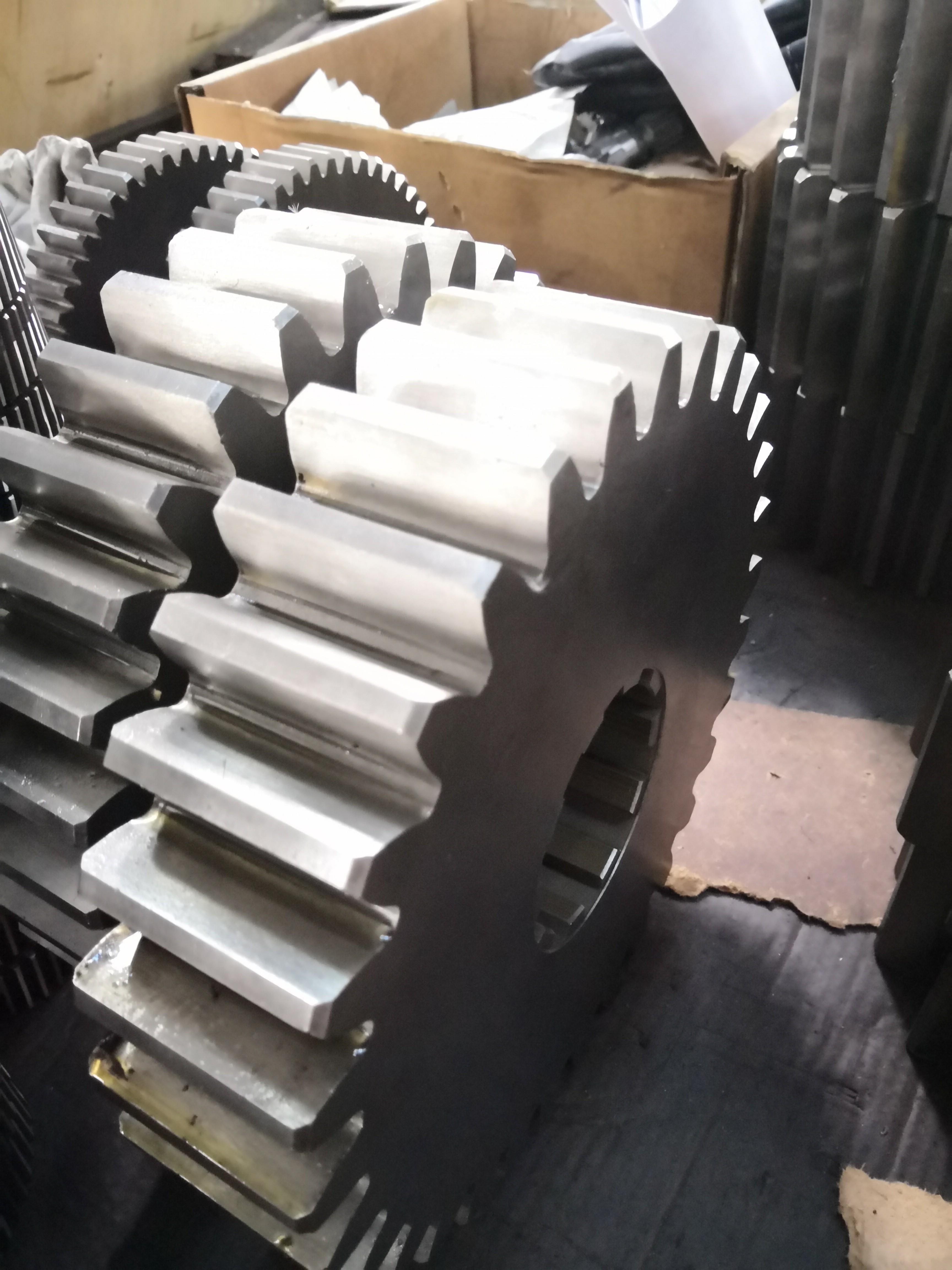

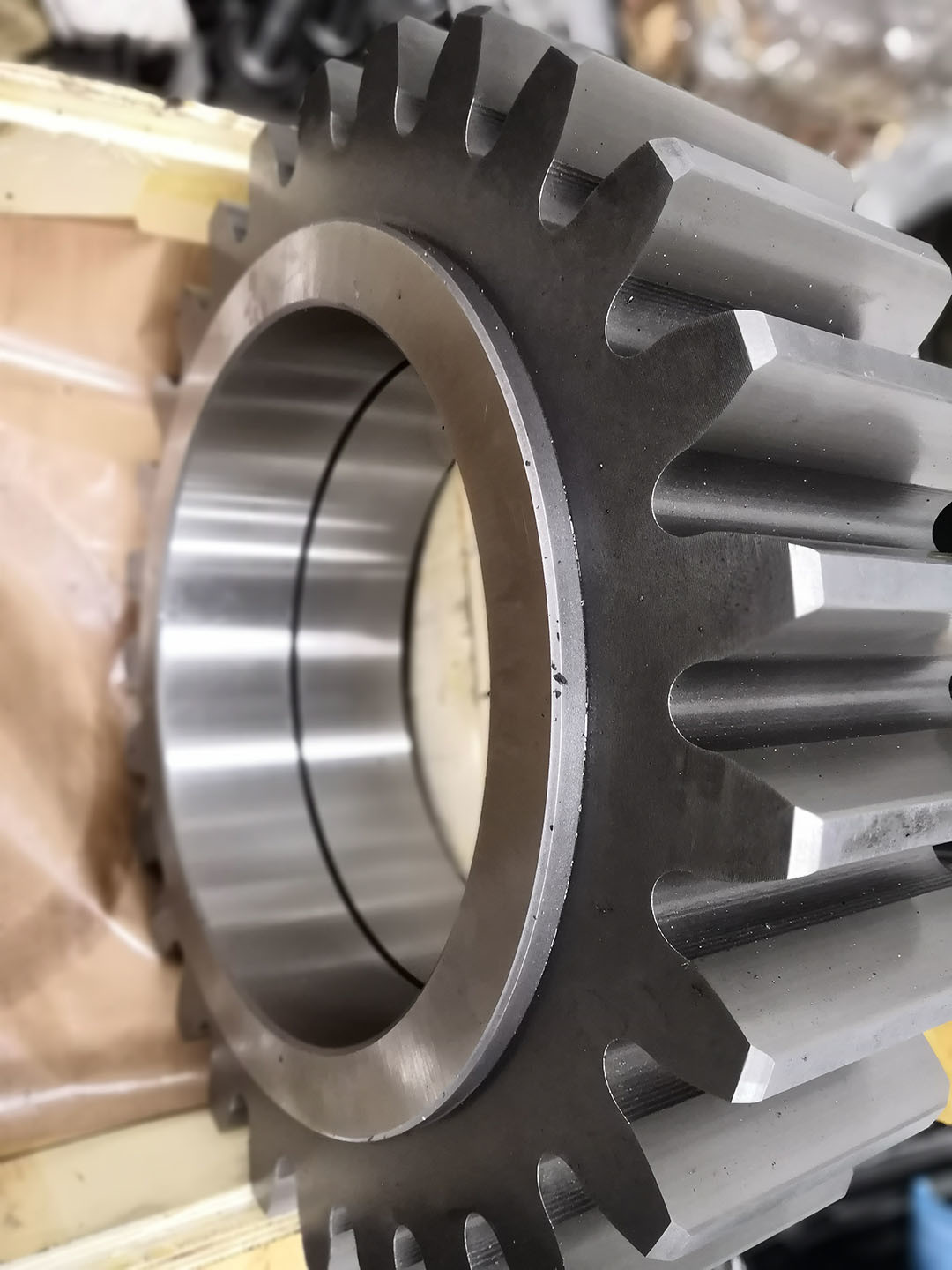

10 Module 24T Grinding des engins planétaires pour réducteurs de vitesse de transmission
1) Types d'engrenages
Il existe deux principaux types de engrenages d'entraînement: externes et internes.
Les engrenages externes ont des dents coupées. sur la surface extérieure du cylindre.
Deux engrenages extérieurs se maillonnent et tournent dans des directions opposées.
Les engrenages internes, en revanche, ont des dents coupées sur la surface intérieure du cylindre.
Un engrenage externe Il se trouve à l'intérieur du train intérieur, et les engrenages tournent dans la même direction.
Parce que les arbres sont positionnés plus rapprochés les uns des autres, les ensembles d'engrenages internes sont plus compacts que les ensembles d'engrenages externes.
engrenages internes sont principalement utilisés pour les entraînements de vitesses planétaires.
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Travaux d'engrenage |
| Dentissage à l'équipement | √ |
| Module (M) | 10 |
| Nombre de dents (Z) | 24 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
